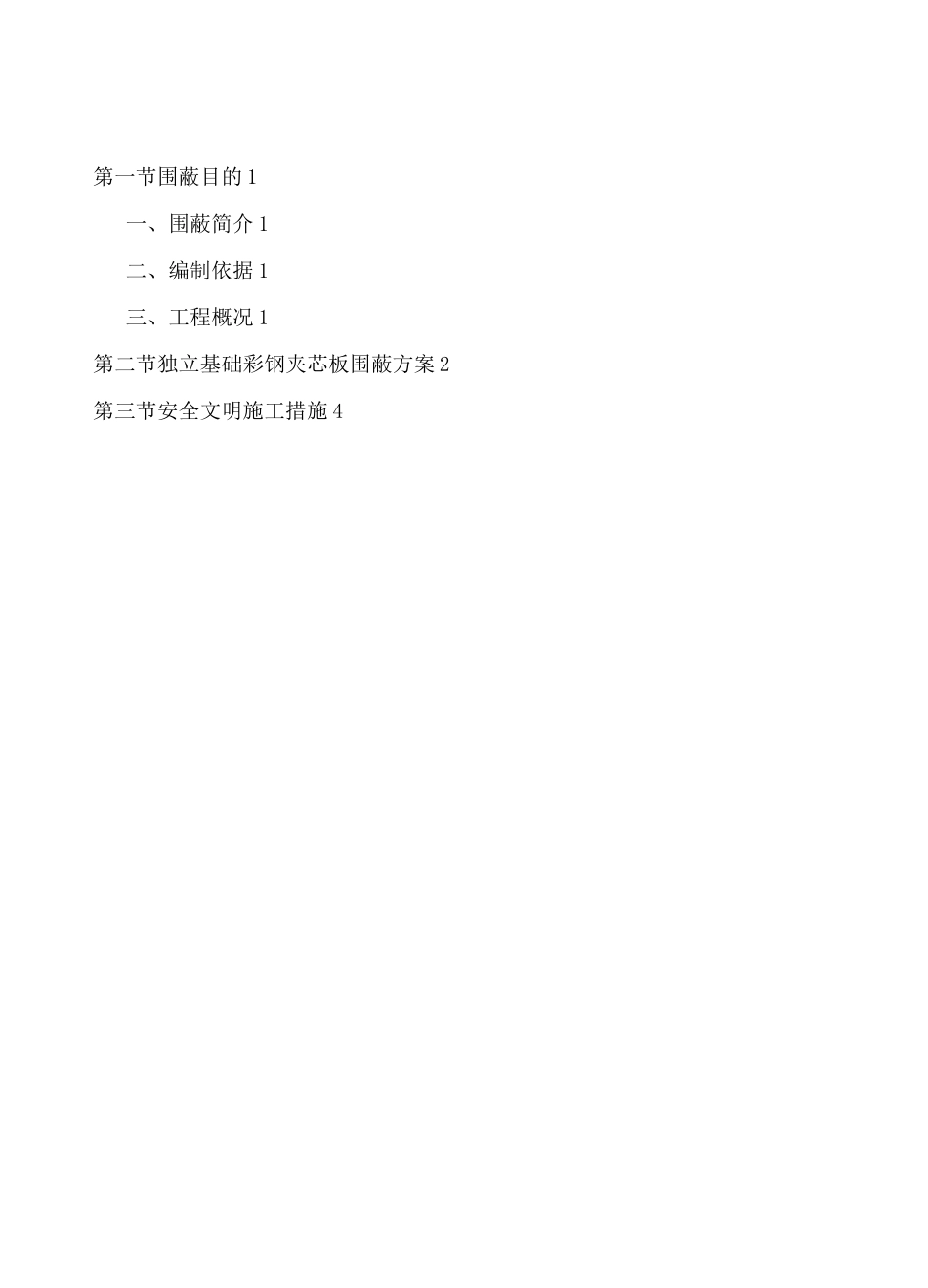

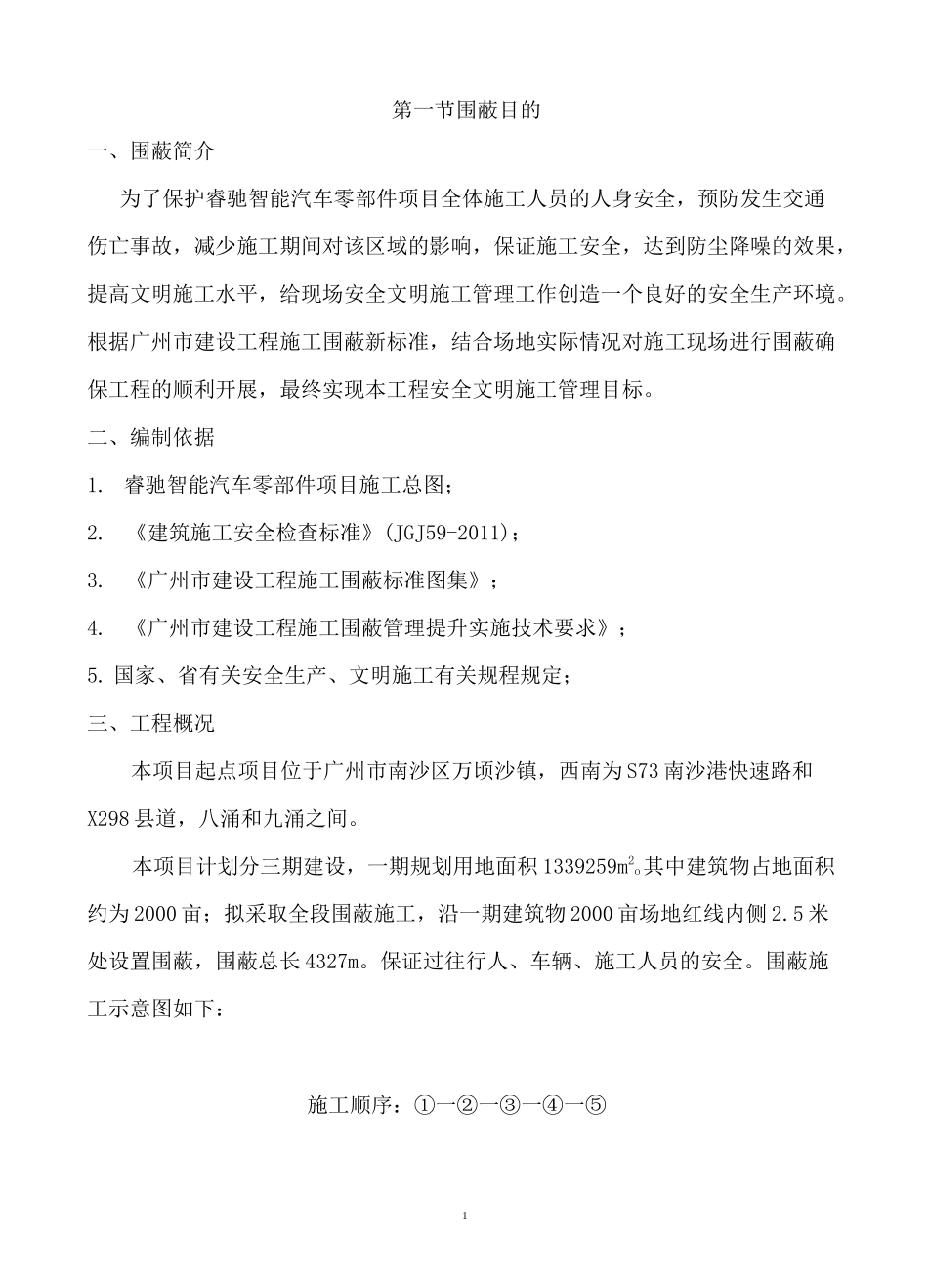

第一节围蔽目的 1一、围蔽简介 1二、编制依据 1三、工程概况 1第二节独立基础彩钢夹芯板围蔽方案 2第三节安全文明施工措施 41第一节围蔽目的一、围蔽简介为了保护睿驰智能汽车零部件项目全体施工人员的人身安全，预防发生交通伤亡事故，减少施工期间对该区域的影响，保证施工安全，达到防尘降噪的效果，提高文明施工水平，给现场安全文明施工管理工作创造一个良好的安全生产环境。根据广州市建设工程施工围蔽新标准，结合场地实际情况对施工现场进行围蔽确保工程的顺利开展，最终实现本工程安全文明施工管理目标。二、编制依据1. 睿驰智能汽车零部件项目施工总图；2.《建筑施工安全检查标准》(JGJ59-2011)；3.《广州市建设工程施工围蔽标准图集》；4.《广州市建设工程施工围蔽管理提升实施技术要求》；5. 国家、省有关安全生产、文明施工有关规程规定；三、工程概况本项目起点项目位于广州市南沙区万顷沙镇，西南为 S73 南沙港快速路和X298 县道，八涌和九涌之间。本项目计划分三期建设，一期规划用地面积 1339259m2o其中建筑物占地面积约为 2000 亩；拟采取全段围蔽施工，沿一期建筑物 2000 亩场地红线内侧 2.5 米处设置围蔽，围蔽总长 4327m。保证过往行人、车辆、施工人员的安全。围蔽施工示意图如下：施工顺序：①一②一③一④一⑤2第二节独立基础彩钢夹芯板围蔽方案1. 施工步骤施工放线一土方开挖 f 打入松木桩 f 独立基础支模 f 浇筑基础一安装立柱和下横梁 f 固定立柱 f 安装斜撑并固定 f 安装彩钢板及上横梁 f 安装公益宣传2.材料准备序号材料名称规格单位1彩钢夹芯板2500mm*2880mm*50mm块2斜撑Z50*50*5 角钢根3地锚2.5m 长©48mm*3.0mm 钢管根4上下卡槽管50mm*100mm根5立柱100mm*100mm*2500mm根6C20 混凝土独立基础500mm*500mm*300mm个7松木桩4 米(尾径±10cm)块8膨胀螺栓M12颗9公益宣传广告张3.施工方法(1) 土方开挖高度必须低于地面以下 300mm，宽度大于 600mm。(2) 围挡基础松木桩及 C20 混凝土独立基础，松木桩打入地面以下 4m,柱顶伸入独立基础 200mm；独立基础长 500mm,宽 500mm,厚 300mm,基础外露 200mm；每根立柱设置一个独立基础,每 10 跨设置一道分隔缝,分隔缝区域设置双立柱立柱间距 100mm。(3) 立柱中心间距 2.88m，柱脚采用膨胀螺栓安装固定于独立基础上。(4) 立柱与上下横梁采用卡口连接。38）围挡上张贴公益宣传广告。匸 ELT288288■W/2500x2880x50mm^M/5 皿...
