水工保护施工方案全解

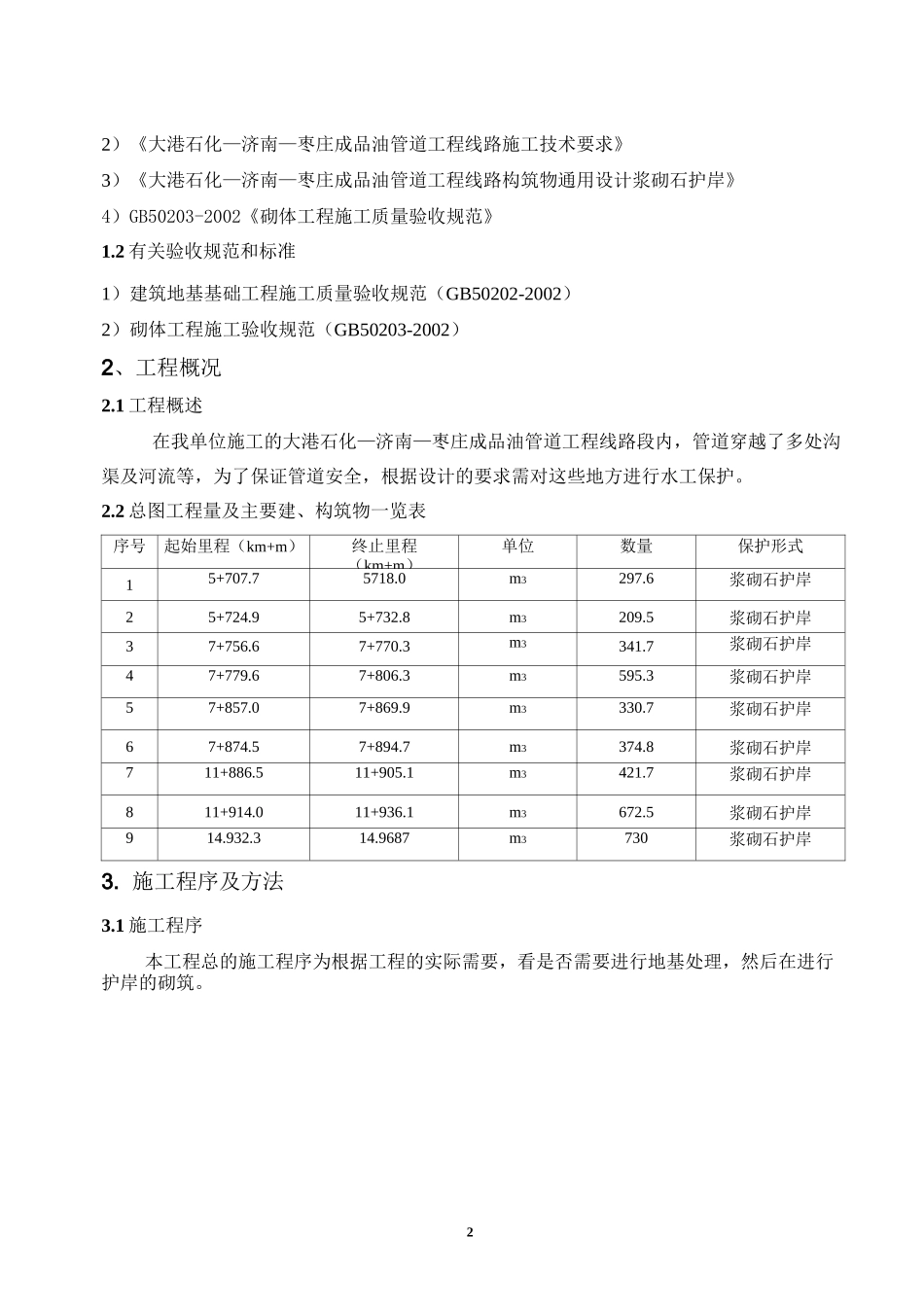

1中 E 港石化—济南一枣庄成品油管道工程水工保护施工方案文件编码：GZ410.01.11.60-0021-A编制：审核：批准：大港油建线路工程一标段项目部2006 年 06 月 03 日1.编制依据1.1 土建工程及相关专业图纸1）大港石化—济南—枣庄成品油管道工程施工组织设计22）《大港石化—济南—枣庄成品油管道工程线路施工技术要求》3）《大港石化—济南—枣庄成品油管道工程线路构筑物通用设计浆砌石护岸》4）GB50203-2002《砌体工程施工质量验收规范》1.2 有关验收规范和标准1）建筑地基基础工程施工质量验收规范（GB50202-2002）2）砌体工程施工验收规范（GB50203-2002）2、工程概况2.1 工程概述在我单位施工的大港石化—济南—枣庄成品油管道工程线路段内，管道穿越了多处沟渠及河流等，为了保证管道安全，根据设计的要求需对这些地方进行水工保护。2.2 总图工程量及主要建、构筑物一览表序号起始里程（km+m）终止里程（km+m）单位数量保护形式15+707.75718.0m3297.6浆砌石护岸25+724.95+732.8m3209.5浆砌石护岸37+756.67+770.3m3341.7浆砌石护岸47+779.67+806.3m3595.3浆砌石护岸57+857.07+869.9m3330.7浆砌石护岸67+874.57+894.7m3374.8浆砌石护岸711+886.511+905.1m3421.7浆砌石护岸811+914.011+936.1m3672.5浆砌石护岸914.932.314.9687m3730浆砌石护岸3. 施工程序及方法3.1 施工程序本工程总的施工程序为根据工程的实际需要，看是否需要进行地基处理，然后在进行护岸的砌筑。33.2 施工方法本工程的浆砌石护岸施工程序相对简单，根据本工程的特点，我们认为本工程的施工重点为地基的处理、浆砌石的砌筑以及泄水孔的施工。3.2.1 地基与基础工程3.2.1.1 地基与基础工程施工顺序3.2.1.2 地基与基础工程施工要点1.基槽开挖⑴ 开挖形式本工程土方采用人工进行基槽开挖，堆积土方距基槽外 lm。基槽底面按设计尺寸周边各留出 300mm 工作面，边坡放坡系数 1:0.5。⑵ 断面形状（见图一）图一：基槽开挖断面及截水、排水示意图⑶ 排水方式① 地面截水由于已到雨季施工阶段，应尽量避免在雨天进行地下工程施工。为防止雨水直接进入基槽，基槽上口筑 300x300x300mm 防护小堤，收集地表水，引出场外（截水示意图见图一）。堆积4② 坑内抽水基槽开挖过程中，若出现地下水及渗流水情况，沿基槽下口边线（垫层以外）挖300x300mm 排水沟，并在排水沟一端开挖一集水坑（集水坑上口 1.5mX.5m 下口0.8mX）.8m 深 1.5m）随时收集表层水以及渗流...
