开关电源常见故障及检修方法梳理

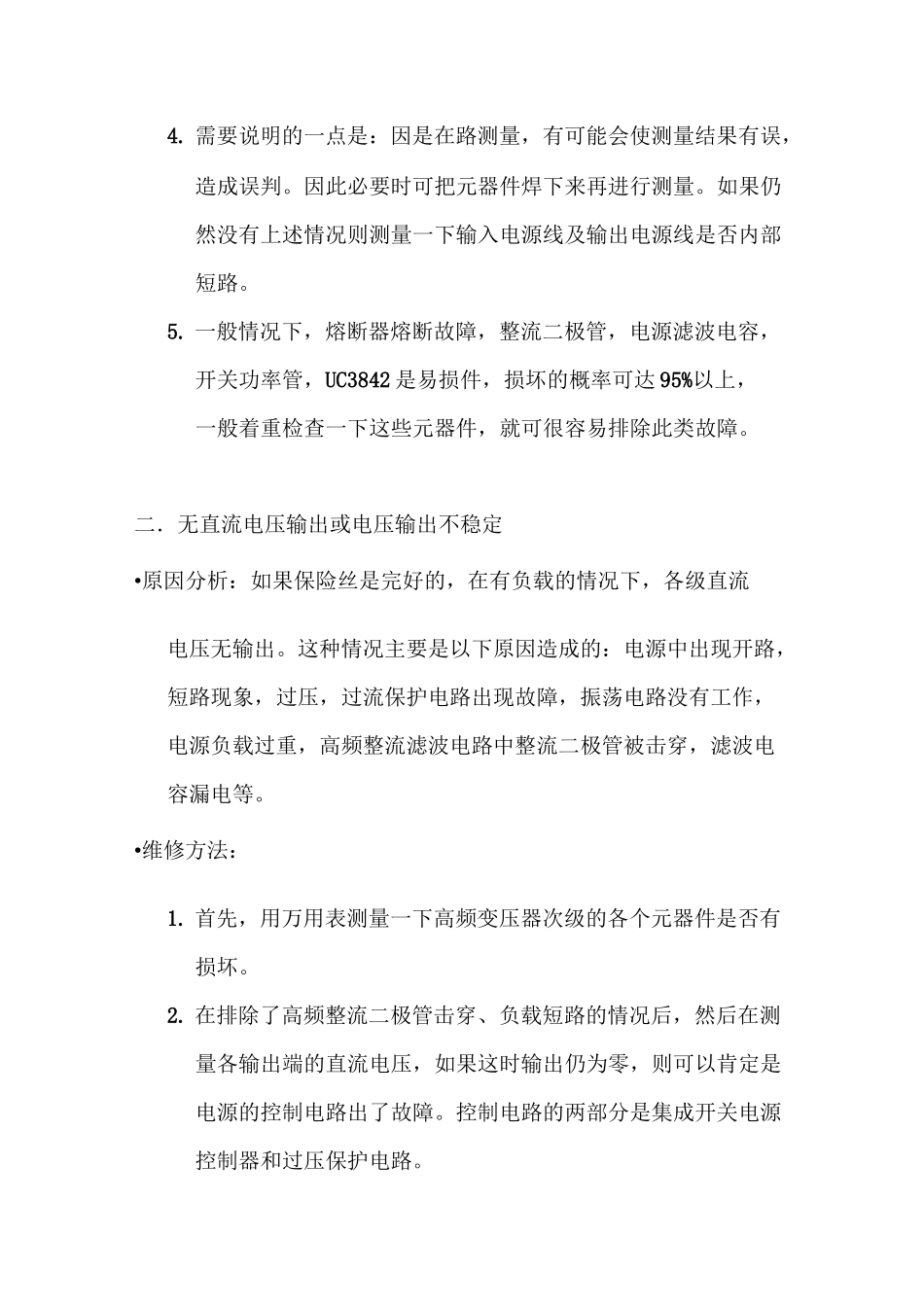

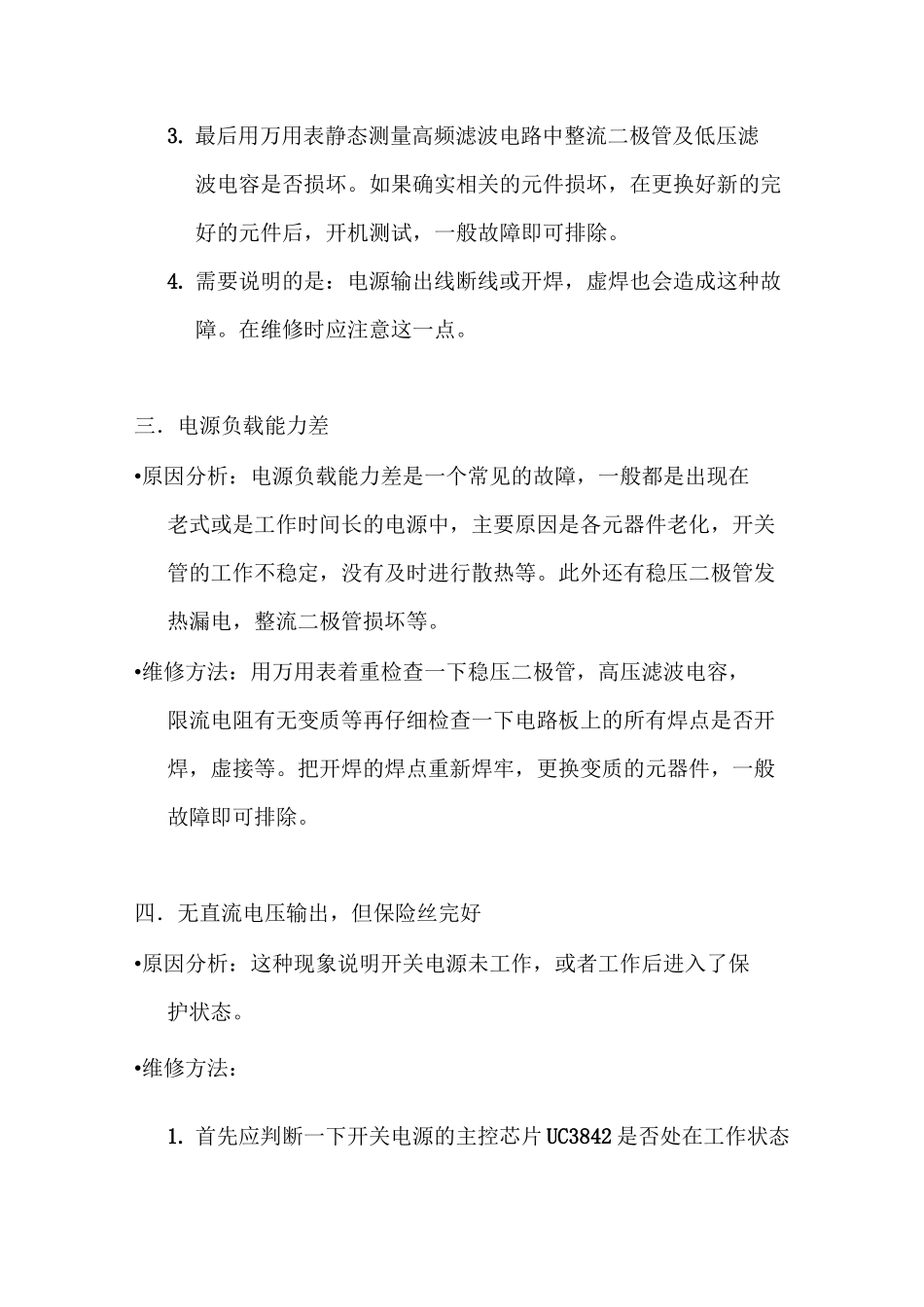

开关电源常见故障及检修方法梳理一．保险丝熔断•原因分析：一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。•检查重点：应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842 本身及外围元器件等。检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。•维修方法：1. 首先仔细查看电路板上面的各个元件，看是否在这些元件的外表有没有被烧糊,有没有电解液溢出，闻一闻有没有异味。经看，闻之后，再用万用表进行检查。2. 测量一下电源输入端的电阻值，若小于 200K,则说明后端有局部短路现象，然后分别测量四只整流二极管正，反向电阻和两个限流电阻的阻值，看其有无短路或烧坏；3. 然后再测量一下电源滤波电容是否能进行正常充放电，再就测量一下开关功率管是否击穿损坏，以及 UC3842 本身，及周围元件是否击穿，烧坏等。4. 需要说明的一点是：因是在路测量，有可能会使测量结果有误，造成误判。因此必要时可把元器件焊下来再进行测量。如果仍然没有上述情况则测量一下输入电源线及输出电源线是否内部短路。5. 一般情况下，熔断器熔断故障，整流二极管，电源滤波电容，开关功率管，UC3842 是易损件，损坏的概率可达 95%以上，一般着重检查一下这些元器件，就可很容易排除此类故障。二．无直流电压输出或电压输出不稳定•原因分析：如果保险丝是完好的，在有负载的情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路，短路现象，过压，过流保护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。•维修方法：1. 首先，用万用表测量一下高频变压器次级的各个元器件是否有损坏。2. 在排除了高频整流二极管击穿、负载短路的情况后，然后在测量各输出端的直流电压，如果这时输出仍为零，则可以肯定是电源的控制电路出了故障。控制电路的两部分是集成开关电源控制器和过压保护电路。3. 最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏。如果确实相关的元件损坏，在更换好新的完好的元件后，开机测试，一般故障即可排除。4. 需要说明的是：电源输出线断线或开焊，虚焊也会造成这种故障。在维修时应注意这一点。...
