离心脱水机技术协议1

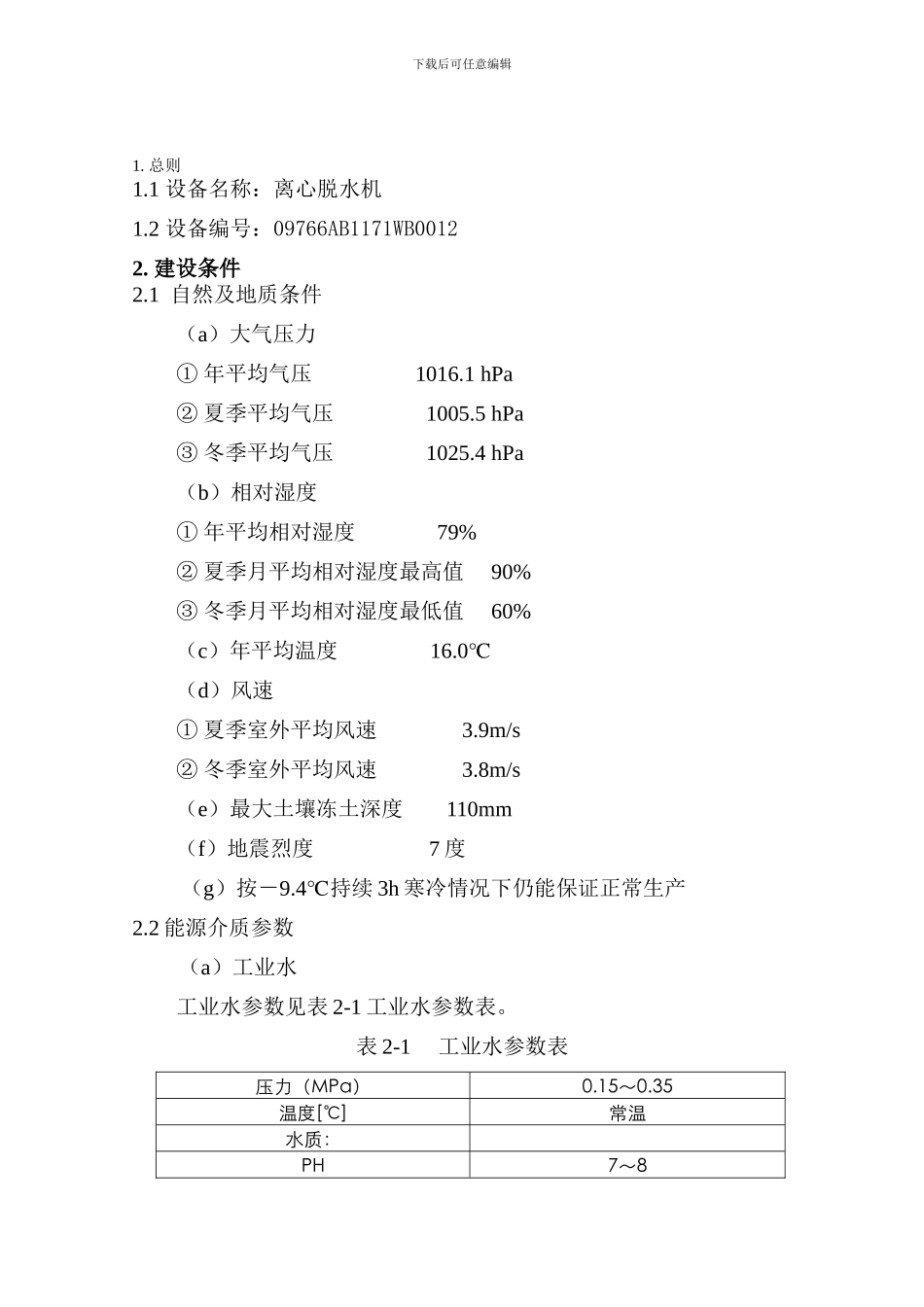

下载后可任意编辑1. 总则1.1 设备名称：离心脱水机1.2 设备编号：09766AB1171WB00122. 建设条件2.1 自然及地质条件（a）大气压力 ① 年平均气压 1016.1 hPa ② 夏季平均气压 1005.5 hPa ③ 冬季平均气压 1025.4 hPa（b）相对湿度 ① 年平均相对湿度 79% ② 夏季月平均相对湿度最高值 90% ③ 冬季月平均相对湿度最低值 60%（c）年平均温度 16.0℃（d）风速 ① 夏季室外平均风速 3.9m/s ② 冬季室外平均风速 3.8m/s（e）最大土壤冻土深度 110mm（f）地震烈度 7 度 （g）按－9.4℃持续 3h 寒冷情况下仍能保证正常生产2.2 能源介质参数（a）工业水工业水参数见表 2-1 工业水参数表。表 2-1 工业水参数表压力（MPa）0.15～0.35温度[℃]常温水质：PH7～8下载后可任意编辑压力（MPa）0.15～0.35电导率（us/cm）＜500悬浮物（ppm）＜10M-碱度[ppm（CaCO3）]＜110Cl-（ppm）＜60（平均）220（最大）全硬度[ppm（CaCO3）]＜150钙硬度[ppm（CaCO3）]＜100SO42-（ppm）＜50 80（最大）全铁（ppm）＜2可溶 SiO2（ppm）＜6蒸发残渣（ppm）＜300 600（最大）（b）压缩空气压缩空气参数见表 2-2 压缩空气参数表。表 2-2 压缩空气参数表杂用压缩空气压力（MPa）0.5～0.7MPa含油量（mg/m3）＜5干气体露点温度（℃）2～3含尘量（mg/m3）1（含尘粒度＜10μm）仪用压缩空气：压力（MPa）0.4～0.6含油量（mg/m3）＜1干气体露点温度（℃）-22含尘量（mg/m3）1（含尘粒度＜3μm）（c）电源AC 380V±10%，三相三线+PE，频率：49∽50.5Hz。 2.3 建设场地条件建设场地位于宝钢分公司炼铁厂 2＃烧结机新增脱硫装置区域内，本项目属于新建工程，平面布置详见附图。污泥输送泵放置于澄清池旁（室外布置），离心脱水机及其配套设备（如加药装置、螺旋输送机等）放置于封闭的厂房内。澄清池污泥经螺杆泵送至离心脱水机进行处理，污泥处理后经螺旋输送机送至泥斗，由车辆外运统一处理。3. 供货范围 供货范围见表 3-1。下载后可任意编辑表 3-1 供货范围表序号项 目1离心脱水机成套设备 1 套，共包括离心脱水机 1 台，进泥螺杆泵 2台，加药装置 1 套，加药泵 2 台，螺旋输送器 1 台、电控柜 1 面、刀闸阀 1 台，现场操作箱 2 面（污泥泵现场操作和厂房内其他设备的现场操作）。2电气控制系统以及检测仪表（污泥浓缩池出口阀后离心脱水系统必要的所有检测仪表，包括配对法兰、电缆型号规格（特别电缆除...
