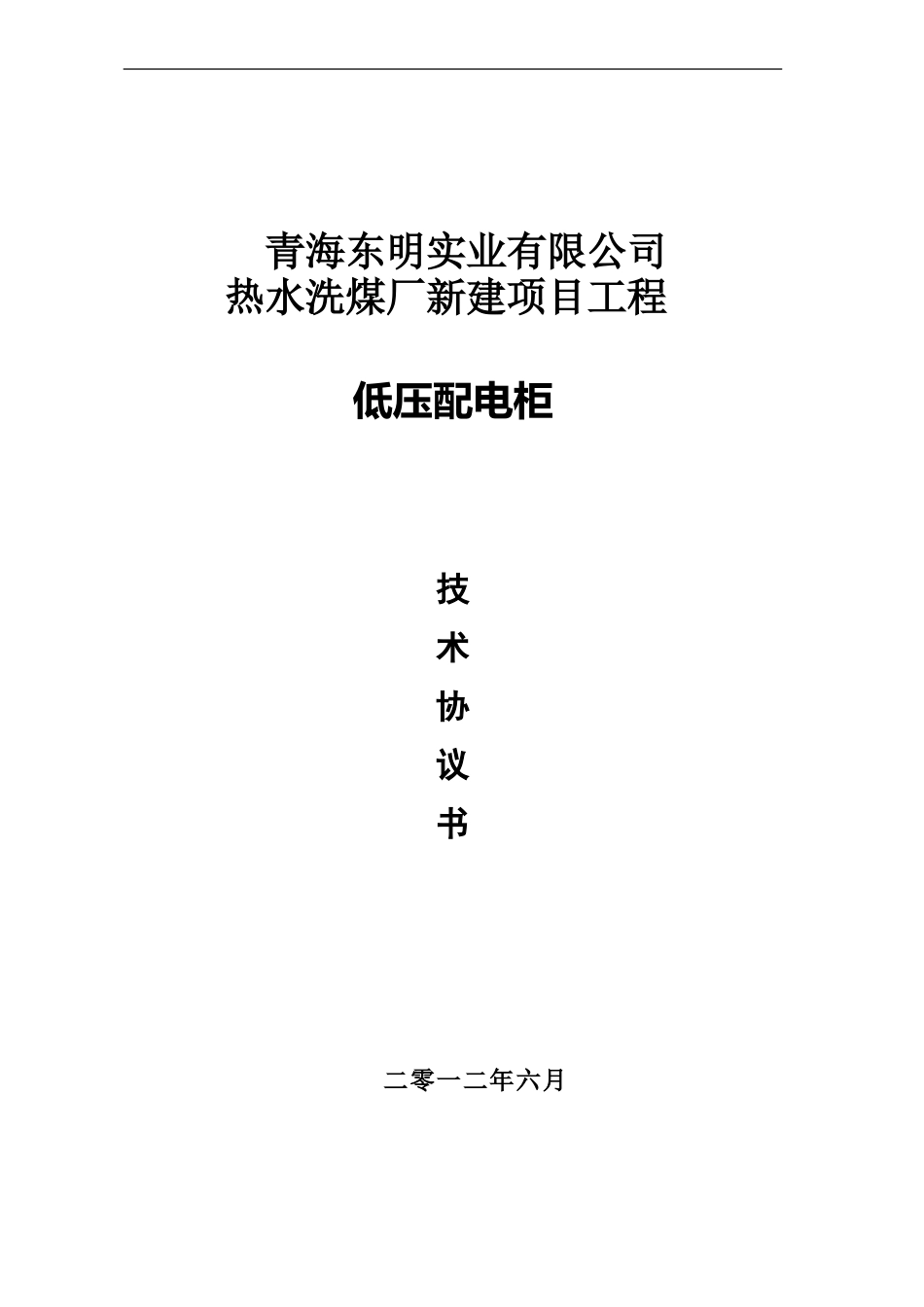

青海东明实业有限公司热水洗煤厂新建项目工程低压配电柜技术协议书二零一二年六月下载后可任意编辑低压开关柜产品性能指标、主要参数要求技术条件1 使用环境条件（1）安装地点： 户内（2）最高环境温度： 40℃（3）最低环境温度： －25℃（4）最大日温差： 30℃（5）最大相对湿度： 40℃时平均湿度不大于 50%，20℃时最高湿度不大于90%（6）雷电日： 90 日/年（7）海拔高度： 3000m（8）地震强度： 水平重量 0.3g,垂直重量 0.15g2 系统条件（1）额定频率： 50Hz（2）额定电压： AC380/220V（3）中性点接地方式： 直接接地3 技术要求3.1 整体柜体技术参数（1）低压成套柜技术要求：根据系统图制作，所有二次原理由低压成套厂家提供；进线柜、母联柜间要有联锁，三个开关不能同时合闸，最多两个开关同时闭合；低压进线柜断路器必须与 10KV 高压负荷开操作机构设置电器闭锁。低压柜使用环境为海拔高度 3000 米，制作及实验满足国家标准 GB/T 22580-2024 的要求。严格根据图纸及元件清单制造，元件规格型号及生产厂家不得更换。（2）订货数量；低压配电柜循环水泵房 14 面，水渣泵房 8 面，高压负荷开关 2 台，封闭母线桥 30 米，操作台（箱）13 面，所有负荷看一次系统图标称，详细数量及规格见订货明细表，型号规格及生产成家不得更改。（3）额定电压： AC380/220V（4）额定频率： 50Hz（5）额定绝缘电压： AC660V（6）1min 工频耐受电压： 2500V下载后可任意编辑（7）CT 二次侧额定电流： 5A(8)软启动器的技术参数要求： 1）初始电压：10-80%可设定；软起时间：0-120S 可设定；限流倍数：100-400%可设定；软停时间：0-60S 可设定；突跳时间：0-3S 可设定；参数校准：电压值：可设定；电流值：可设定；额定电流：可根据现场工况情况进行设定；速断电流：可根据现场工况情况进行设定；过载电流：可根据现场工况情况进行设定；过欠压值：可根据现场工况情况进行设定；2） 停车方式：自由停车、软停车（可设定）；3）起动控制：多种起动控制（斜坡电压控制、限流控制、恒压控制、突跳控制）；4） 参数设置：界面操作、菜单化、中文语言、大屏LCD 显示；5） 每小时起动次数锁定：可根据现场工况情况进行设定；6） 通讯接口及通讯协议：RS485-Modbus 或RS485-Profibus；7） 参数显示：显示电源电压、电机电流、起动时间及各种故障状态；8） 界面采纳大型液晶中文显示；9） 整机可进行低压380V 测...
