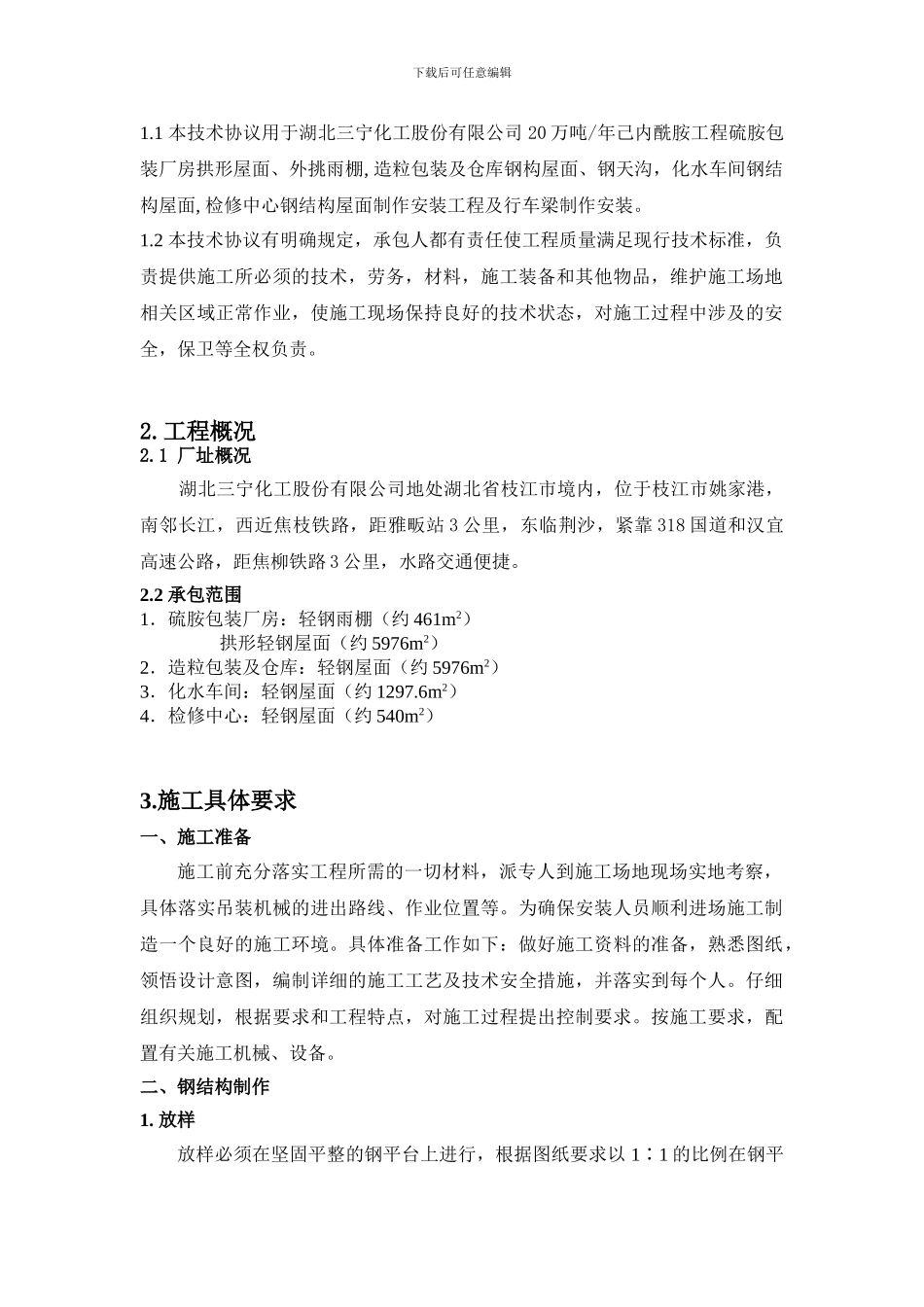

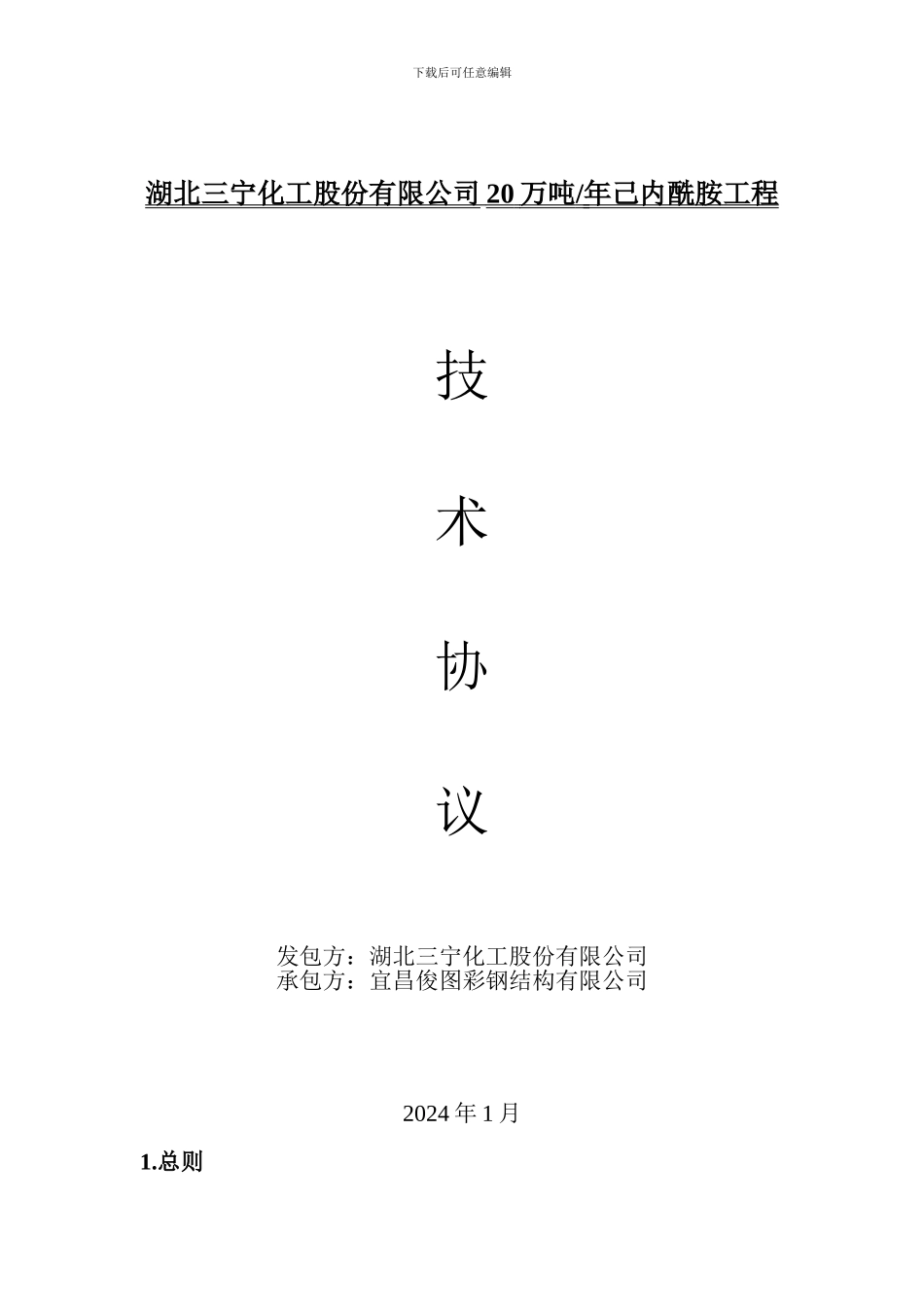

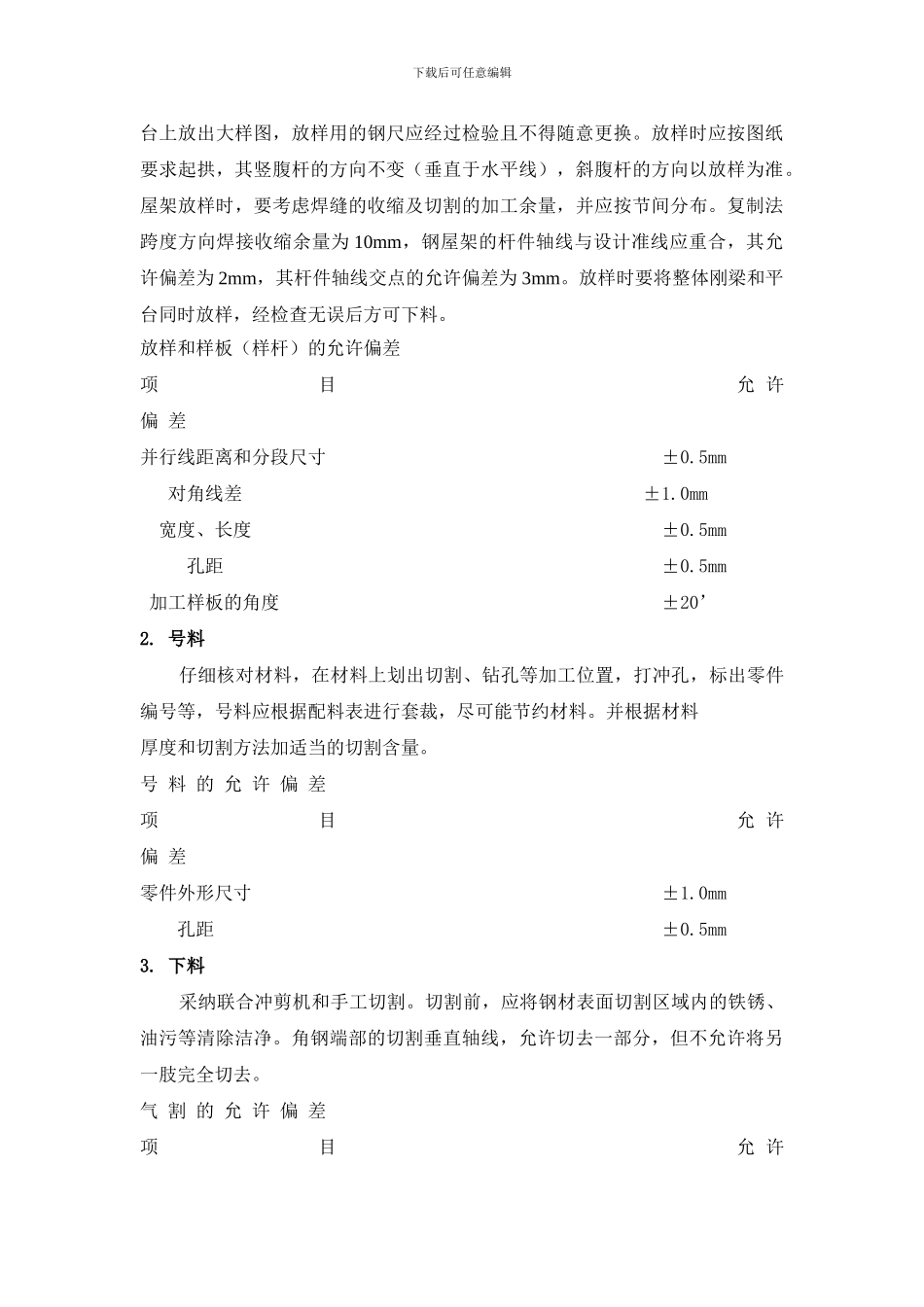

下载后可任意编辑湖北三宁化工股份有限公司 20 万吨 / 年己内酰胺工程 技术协议发包方：湖北三宁化工股份有限公司承包方：宜昌俊图彩钢结构有限公司2024 年 1 月1.总则下载后可任意编辑1.1 本技术协议用于湖北三宁化工股份有限公司 20 万吨/年己内酰胺工程硫胺包装厂房拱形屋面、外挑雨棚, 造粒包装及仓库钢构屋面、钢天沟，化水车间钢结构屋面, 检修中心钢结构屋面制作安装工程及行车梁制作安装。1.2 本技术协议有明确规定，承包人都有责任使工程质量满足现行技术标准，负责提供施工所必须的技术，劳务，材料，施工装备和其他物品，维护施工场地相关区域正常作业，使施工现场保持良好的技术状态，对施工过程中涉及的安全，保卫等全权负责。2.工程概况2.1 厂址概况 湖北三宁化工股份有限公司地处湖北省枝江市境内，位于枝江市姚家港，南邻长江，西近焦枝铁路，距雅畈站 3 公里，东临荆沙，紧靠 318 国道和汉宜高速公路，距焦柳铁路 3 公里，水路交通便捷。2.2 承包范围1．硫胺包装厂房：轻钢雨棚（约 461m2） 拱形轻钢屋面（约 5976m2）2．造粒包装及仓库：轻钢屋面（约 5976m2）3．化水车间：轻钢屋面（约 1297.6m2）4．检修中心：轻钢屋面（约 540m2）3.施工具体要求一、施工准备 施工前充分落实工程所需的一切材料，派专人到施工场地现场实地考察，具体落实吊装机械的进出路线、作业位置等。为确保安装人员顺利进场施工制造一个良好的施工环境。具体准备工作如下：做好施工资料的准备，熟悉图纸，领悟设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。仔细组织规划，根据要求和工程特点，对施工过程提出控制要求。按施工要求，配置有关施工机械、设备。二、钢结构制作1. 放样放样必须在坚固平整的钢平台上进行，根据图纸要求以 1∶1 的比例在钢平下载后可任意编辑台上放出大样图，放样用的钢尺应经过检验且不得随意更换。放样时应按图纸要求起拱，其竖腹杆的方向不变（垂直于水平线），斜腹杆的方向以放样为准。屋架放样时，要考虑焊缝的收缩及切割的加工余量，并应按节间分布。复制法跨度方向焊接收缩余量为 10mm，钢屋架的杆件轴线与设计准线应重合，其允许偏差为 2mm，其杆件轴线交点的允许偏差为 3mm。放样时要将整体刚梁和平台同时放样，经检查无误后方可下料。放样和样板（样杆）的允许偏差项 目 允 许 偏 差并行线距离和分段尺寸 ±0.5mm 对角线差 ±1.0mm 宽度、长度 ±0.5...
