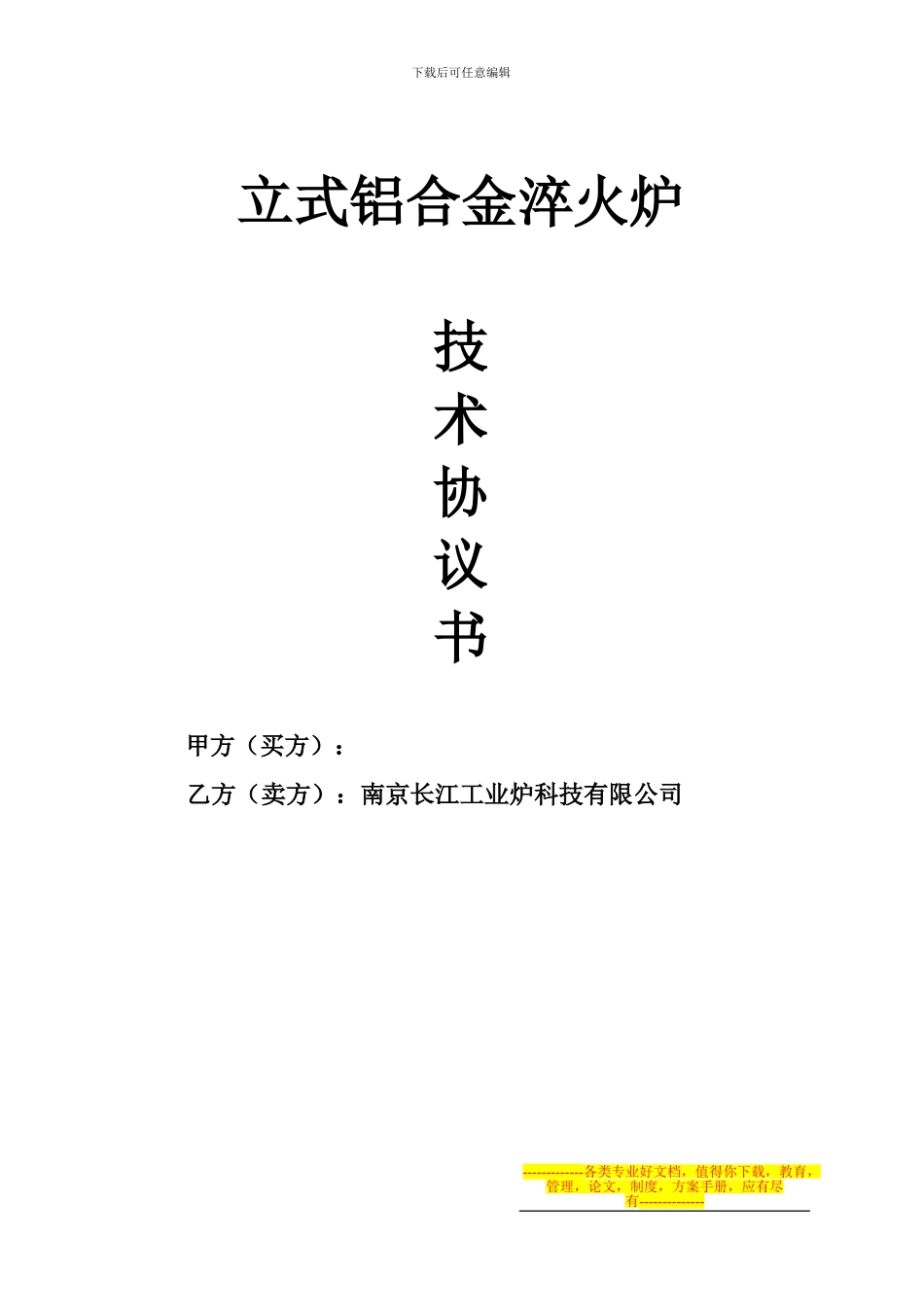

铝合金淬火炉技术协议

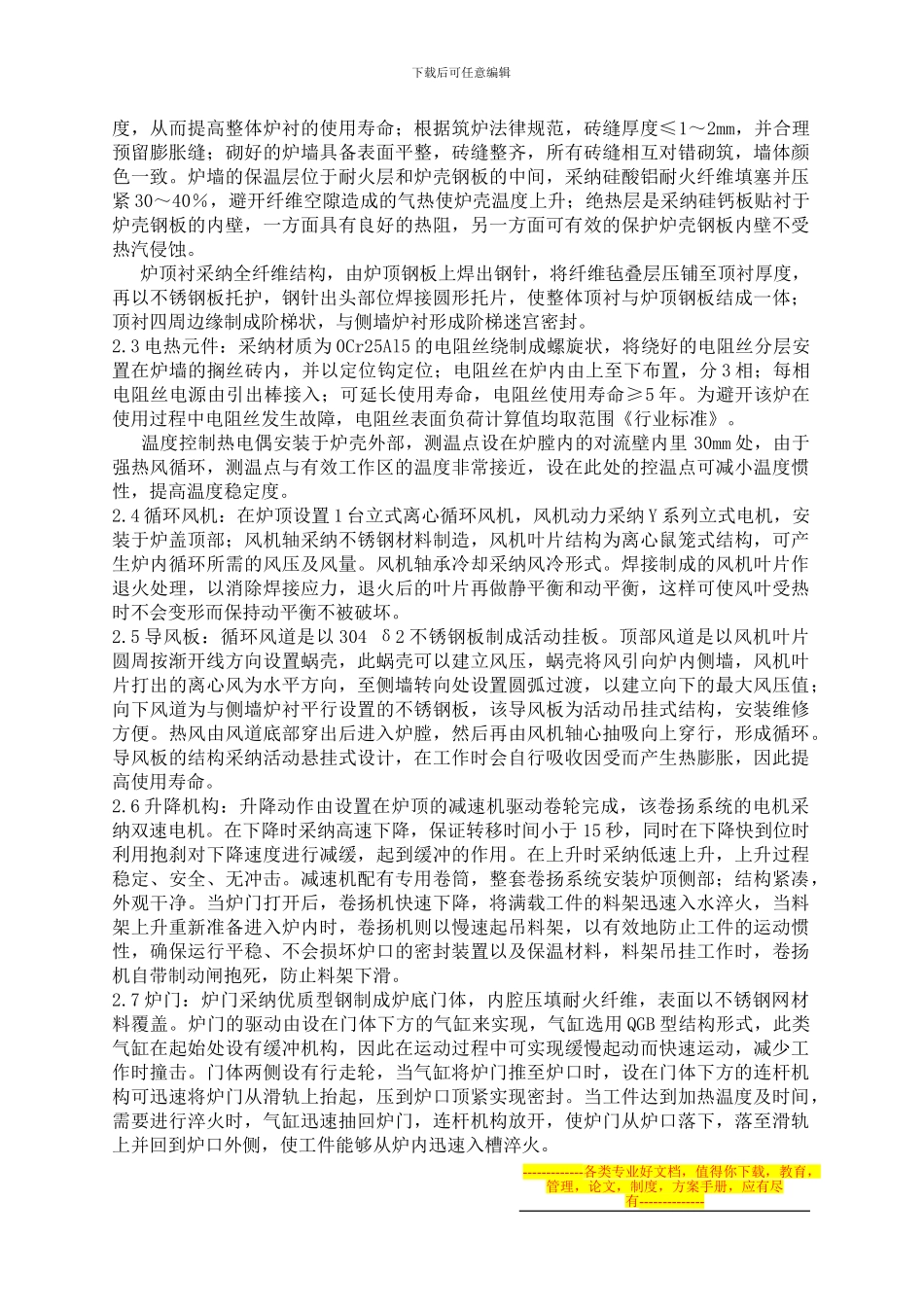

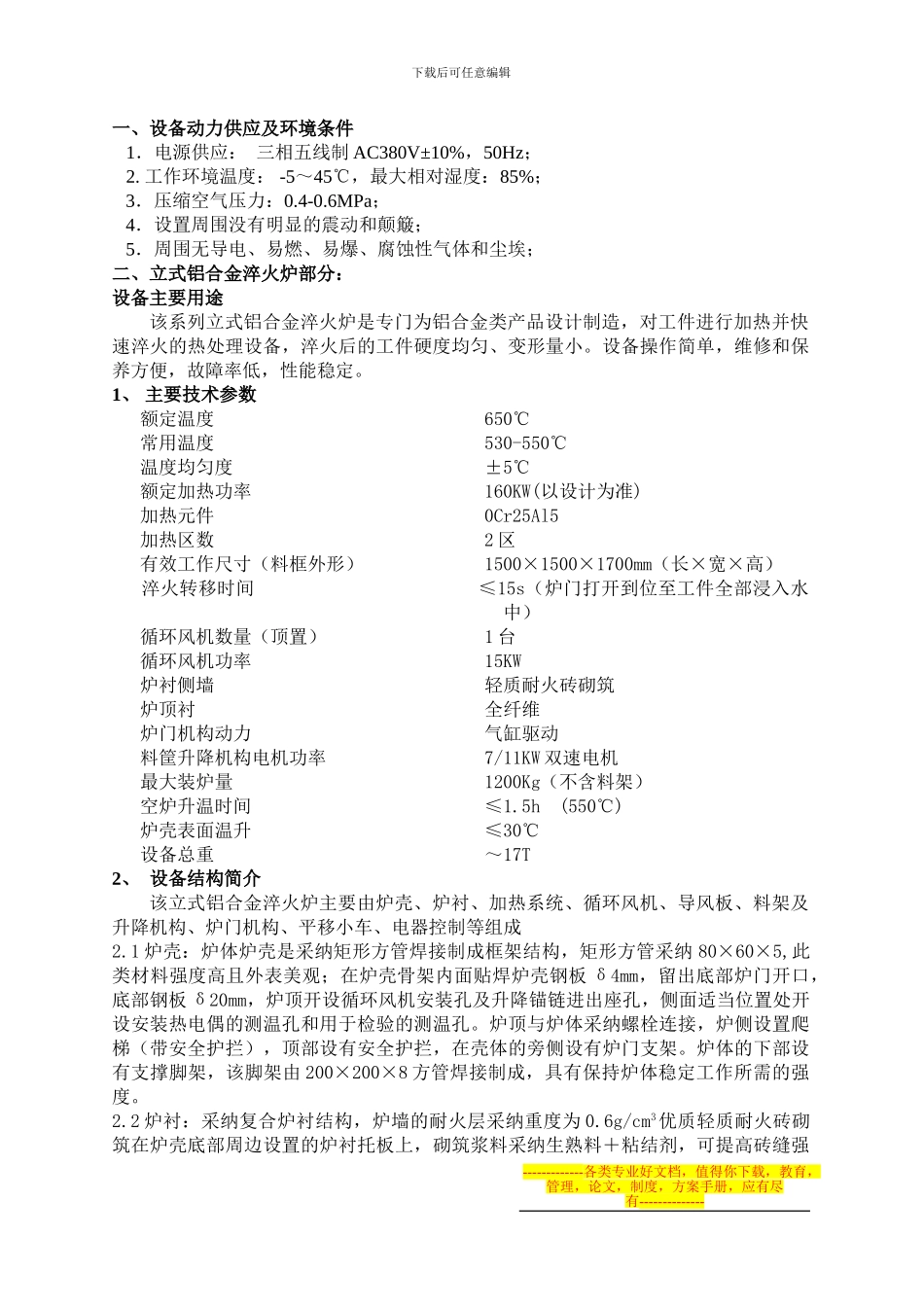

下载后可任意编辑立式铝合金淬火炉技术协议书甲方（买方）： 乙方（卖方）：南京长江工业炉科技有限公司-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑一、设备动力供应及环境条件1．电源供应： 三相五线制 AC380V±10%，50Hz；2. 工作环境温度： -5～45℃，最大相对湿度：85%；3．压缩空气压力：0.4-0.6MPa；4．设置周围没有明显的震动和颠簸；5．周围无导电、易燃、易爆、腐蚀性气体和尘埃；二、立式铝合金淬火炉部分：设备主要用途该系列立式铝合金淬火炉是专门为铝合金类产品设计制造，对工件进行加热并快速淬火的热处理设备，淬火后的工件硬度均匀、变形量小。设备操作简单，维修和保养方便，故障率低，性能稳定。1、 主要技术参数 额定温度 650℃ 常用温度 530-550℃ 温度均匀度 ±5℃ 额定加热功率 160KW(以设计为准)加热元件 0Cr25Al5 加热区数 2 区 有效工作尺寸（料框外形） 1500×1500×1700mm（长×宽×高） 淬火转移时间 ≤15s（炉门打开到位至工件全部浸入水中） 循环风机数量（顶置） 1 台 循环风机功率 15KW 炉衬侧墙 轻质耐火砖砌筑 炉顶衬 全纤维 炉门机构动力 气缸驱动 料筐升降机构电机功率 7/11KW 双速电机 最大装炉量 1200Kg（不含料架） 空炉升温时间 ≤1.5h (550℃) 炉壳表面温升 ≤30℃ 设备总重 ～17T2、 设备结构简介该立式铝合金淬火炉主要由炉壳、炉衬、加热系统、循环风机、导风板、料架及升降机构、炉门机构、平移小车、电器控制等组成2.1 炉壳：炉体炉壳是采纳矩形方管焊接制成框架结构，矩形方管采纳 80×60×5,此类材料强度高且外表美观；在炉壳骨架内面贴焊炉壳钢板 δ4mm，留出底部炉门开口，底部钢板 δ20mm，炉顶开设循环风机安装孔及升降锚链进出座孔，侧面适当位置处开设安装热电偶的测温孔和用于检验的测温孔。炉顶与炉体采纳螺栓连接，炉侧设置爬梯（带安全护拦），顶部设有安全护拦，在壳体的旁侧设有炉门支架。炉体的下部设有支撑脚架，该脚架由 200×200×8 方管焊接制成，具有保持炉体稳定工作所需的强度。2.2 炉衬：采纳复合炉衬结构，炉墙的耐火层采纳重度为 0.6g/cm3优质轻质耐火砖砌筑在炉壳底部周边设置的炉衬托板上，砌筑浆料采纳生熟料＋粘结剂，可提高砖缝强-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------...
