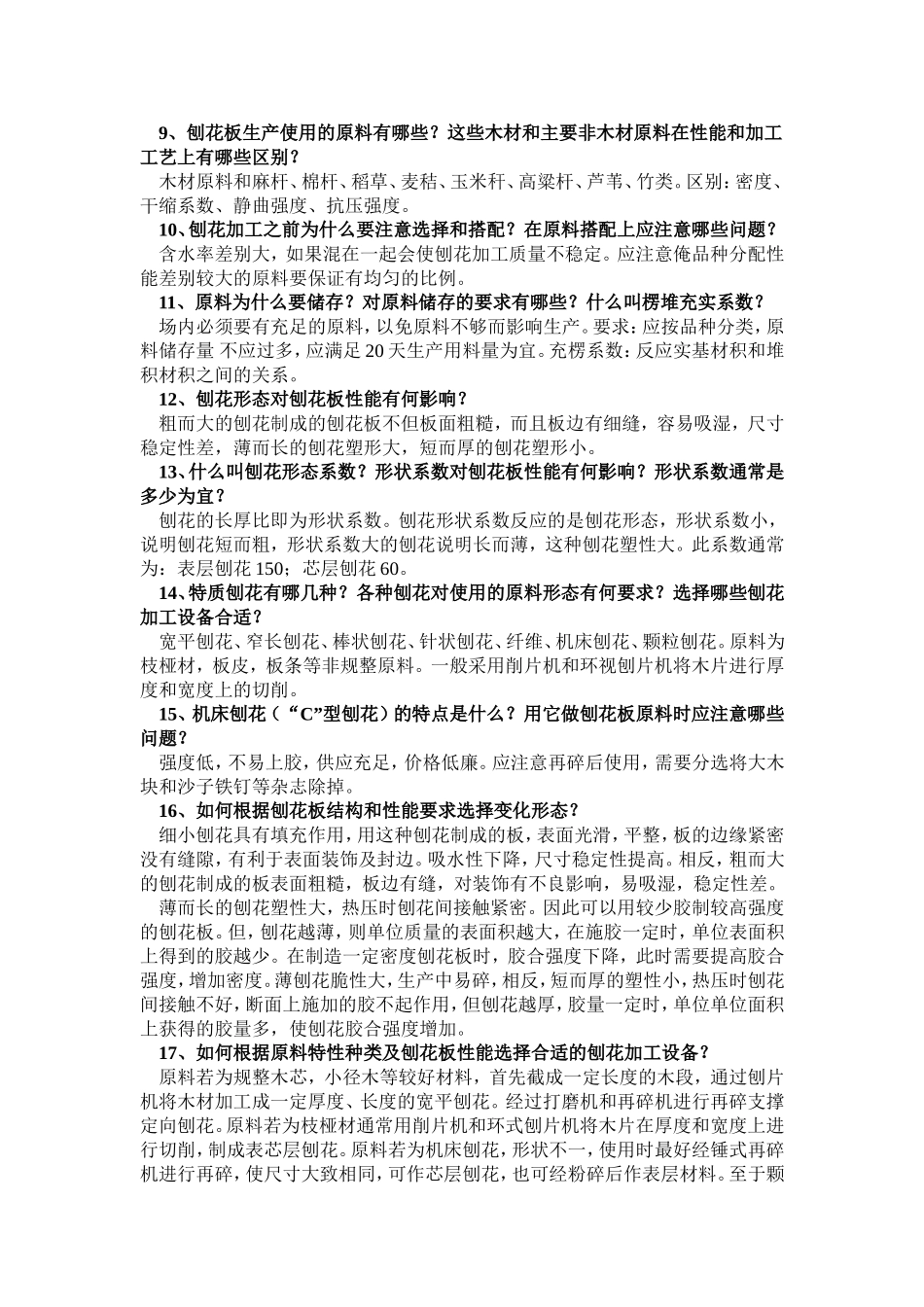

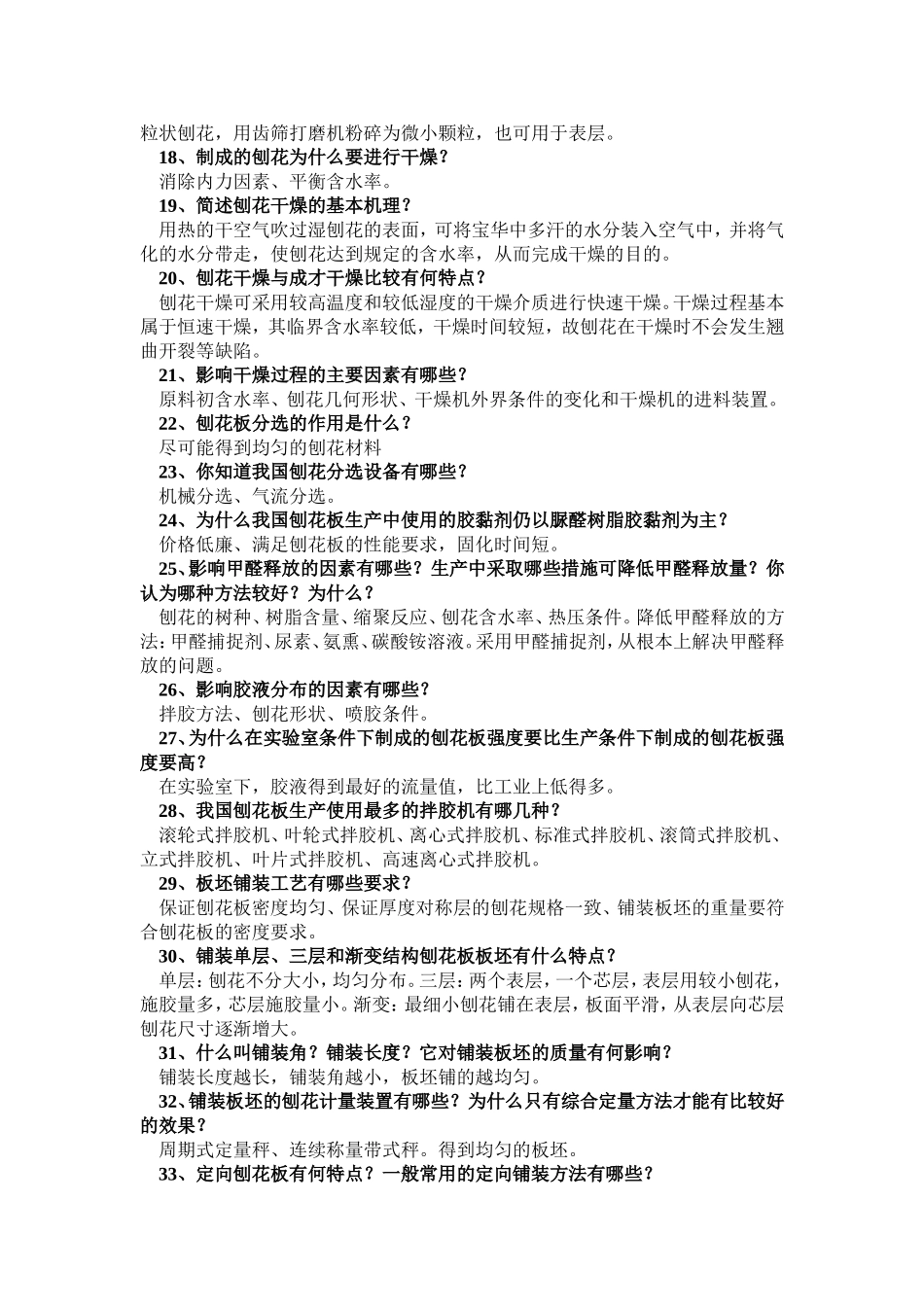

1、刨花板一般性能包括哪些?外观和板面缺陷对板性能有何影响?造成这些缺陷的主要原因是什么?性能:密度,含水率,耐水性,静曲强度,平面抗拉强度,弹性模量,握钉力等。颜色:刨花板颜色主要取决于树种和使用胶种。用UF胶制造的,因为胶的颜色浅所以会呈现木材的天然颜色。PF胶呈深褐色,因此作出的刨花板颜色较深。如果表层使用的原料中夹杂了树皮,大块木材或非木材杂物以及金属物等,就会使板面颜色深或出现污斑。如果板坯热压时加压时间太长或温度太高,也会使板坯表层因胶固化过分而颜色变深。深色或表面污斑对刨花板进行表面装饰是不利的。板面缺陷:板坯在运输过程中常因为运输设施不当或工艺不合理。使板坯在垂直板面方向上出现裂痕。这些裂痕会保留到成品板中,影响板的强度和使用性能。刨花板在制造时常因拌胶不均匀或板坯铺装工艺不符合要求,造成成品板局部松软。这不仅影响板的强度,而且在进行贴面或印刷木纹等表面装饰工艺时,造成贴面不牢或印刷不均匀等缺陷。压好的板必须按标准规定齐边或锯割,和四个角方正,如果不当,影响板的使用。2、刨花板翘曲变形的主要原因是什么?板坯铺装不均匀厚度方向上不对称,热压工艺不合理,成品板堆放不正确以及砂光时两面砂光量不一样等。3、刨花板密度对哪些性能有影响?如何影响?强度,耐水性,隔音和导热性以及工艺性。高密度刨花板强度较高,低密度则强度低,但隔音,隔热性能较好。密度梯度越大,平面抗拉强度也就越低。密度越大,静曲强度就越高。4、什么叫静曲强度?弹性模量?有何意义?静曲强度是刨花板做结构部件的重要性能。弹性模量是表示刨花板刚性的性能指标,即在比例极限内应力与应变之间的关系。5、刨花板的吸湿性为什么比实木低而变形却比实木高?产生永久变形的原因是什么?在热压时刨花受到高温处理,使木材中与水分子结合的自由基减少,从而使其吸湿性降低。此外,制刨花板时施加的胶和防水剂堵塞刨花的吸湿途径。热压时由于刨花被压缩而产生内应力。当刨花板吸湿后,由于木材塑性增加使内应力释放,从而产生一部分不可恢复的厚度膨胀。由于吸湿会使部分胶接破坏,刨花之间产生分离,使不可恢复的厚度膨胀增加。6、什么是吸湿膨胀率?如何测定?25×25的试件,测其中心点厚度及重量,放于水中浸泡2小时,取出试件测其中心点厚度及试件重量。7、什么叫刨花板平衡含水率?热压后刨花板为什么要尽量接近平衡含水率?在一定温湿度情况下,刨花板的吸湿速度等于解吸速度,此时的含水率即是。;减少由于吸湿或解湿造成的刨花板翘曲变形。8、用脲醛树脂胶黏剂的刨花板为什么含有较高的游离甲醛?1.树脂制造时为了使缩聚反应完全,加入过量甲醛。2.树脂固化过程中缩聚反应释放甲醛.3.刨花板使用过程中胶层老化水解,继续产生甲醛。4.在使用过程中,树脂中残留的游离羟甲基会发生化学反应释放甲醛。9、刨花板生产使用的原料有哪些?这些木材和主要非木材原料在性能和加工工艺上有哪些区别?木材原料和麻杆、棉杆、稻草、麦秸、玉米秆、高粱杆、芦苇、竹类。区别:密度、干缩系数、静曲强度、抗压强度。10、刨花加工之前为什么要注意选择和搭配?在原料搭配上应注意哪些问题?含水率差别大,如果混在一起会使刨花加工质量不稳定。应注意俺品种分配性能差别较大的原料要保证有均匀的比例。11、原料为什么要储存?对原料储存的要求有哪些?什么叫楞堆充实系数?场内必须要有充足的原料,以免原料不够而影响生产。要求:应按品种分类,原料储存量不应过多,应满足20天生产用料量为宜。充楞系数:反应实基材积和堆积材积之间的关系。12、刨花形态对刨花板性能有何影响?粗而大的刨花制成的刨花板不但板面粗糙,而且板边有细缝,容易吸湿,尺寸稳定性差,薄而长的刨花塑形大,短而厚的刨花塑形小。13、什么叫刨花形态系数?形状系数对刨花板性能有何影响?形状系数通常是多少为宜?刨花的长厚比即为形状系数。刨花形状系数反应的是刨花形态,形状系数小,说明刨花短而粗,形状系数大的刨花说明长而薄,这种刨花塑性大。此系数通常为:表层刨花150;芯层刨花60。14、特质刨花有哪几种?各种刨花对使用的原料形态有何...
