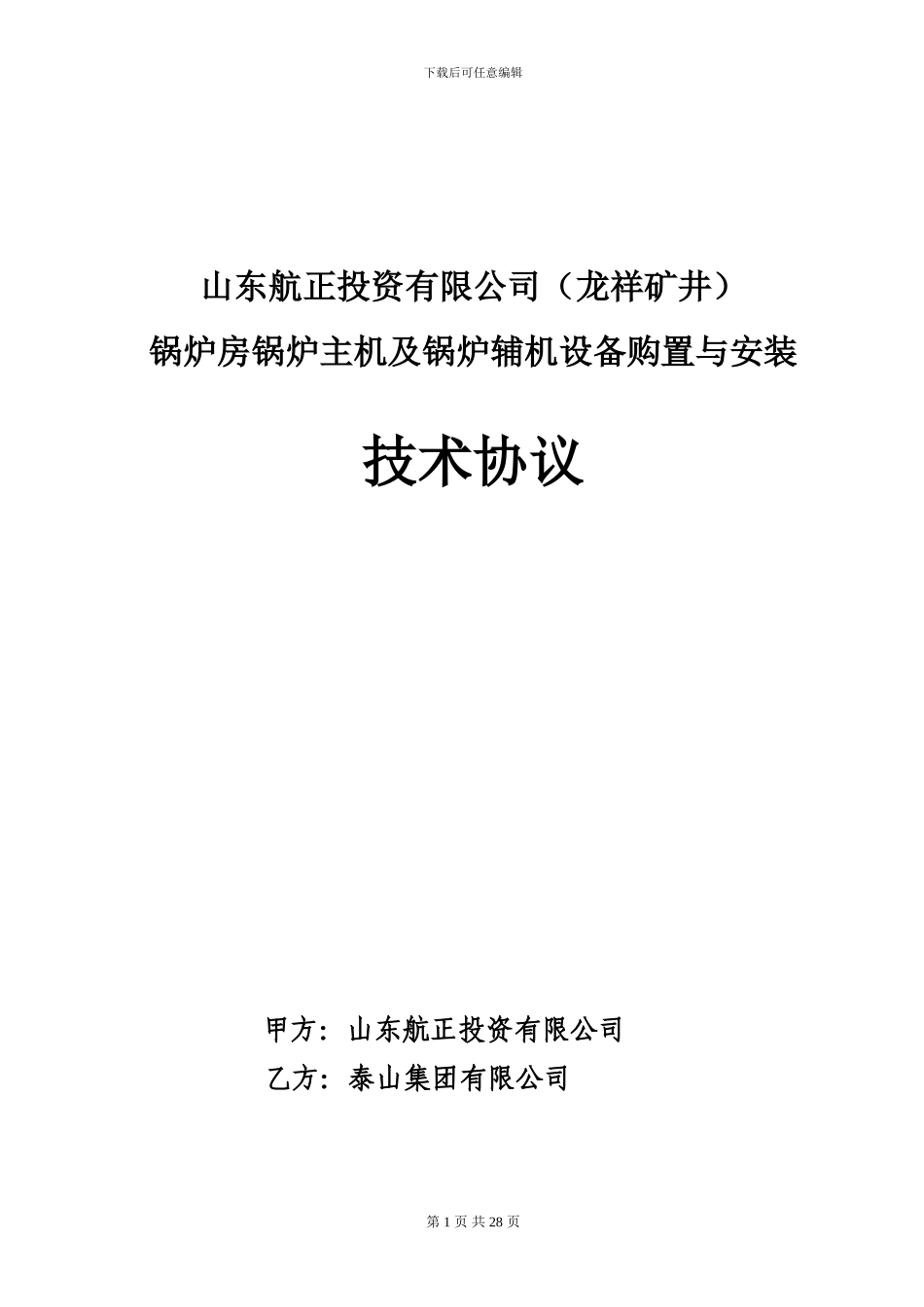

下载后可任意编辑山东航正投资有限公司（龙祥矿井）锅炉房锅炉主机及锅炉辅机设备购置与安装技术协议甲方：山东航正投资有限公司 乙方：泰山集团有限公司第 1 页 共 28 页下载后可任意编辑一、锅炉法律规范额定蒸发量 4t/h额定蒸汽压力 1
25MPa额定蒸汽温度 184℃额定给水温度 20℃设计煤种 Ⅱ类烟煤辐射受热面积 10
55m2对流受热面积 90
45m2省煤器受热面积 16
56m2炉排有效面积 5
18m2锅炉设计效率 79
32%设计燃料低位发热值 19845KJ/Kg计算耗煤量 676
27kg/h设计排烟温度 163
8℃地震裂度 7 度工作条件 室内二、煤质要求锅炉设计燃料为Ⅱ、Ⅲ类烟煤，其煤质按 GB/T18342-2024《链条炉排用煤技术条件》标准执行， 要求收到基灰份 Aar≤30%、干燥无灰基挥发分 Vdaf≥25%，煤的颗粒度要求：最大煤块不应超过 40 毫米，小于 6 毫米的不应超过 30%，燃料层的厚度一般 100～150 毫米左右
三、锅炉结构综述DZL4－1
25－AII 蒸汽锅炉分别由锅炉本体、链条炉排、炉墙、构架与蒙皮、平台扶梯、前、后烟箱、省煤器、管道阀门仪表等几大部件组成
其中锅炉本体分别由锅筒、下降管、水冷壁管、集箱等受压部件组成
锅炉整机出厂
该锅炉配有鼓引风机，实现机械通风；同时配有上煤机、出渣机，实现机械化上煤、出渣
四、锅炉的安装运行要求锅炉的安装和验收应符合 GB50273-2024《锅炉安装工程施工及验收法律规范》的有关规定及锅炉安装说明书的要求
锅炉给水及炉水质量应符合 GB/T1576-2024《工业锅炉水质》标准的要求
锅炉的运行及运行人员应符合《蒸汽锅炉安全技术监察规程》（九六年颁）及锅炉使用说明书的要求

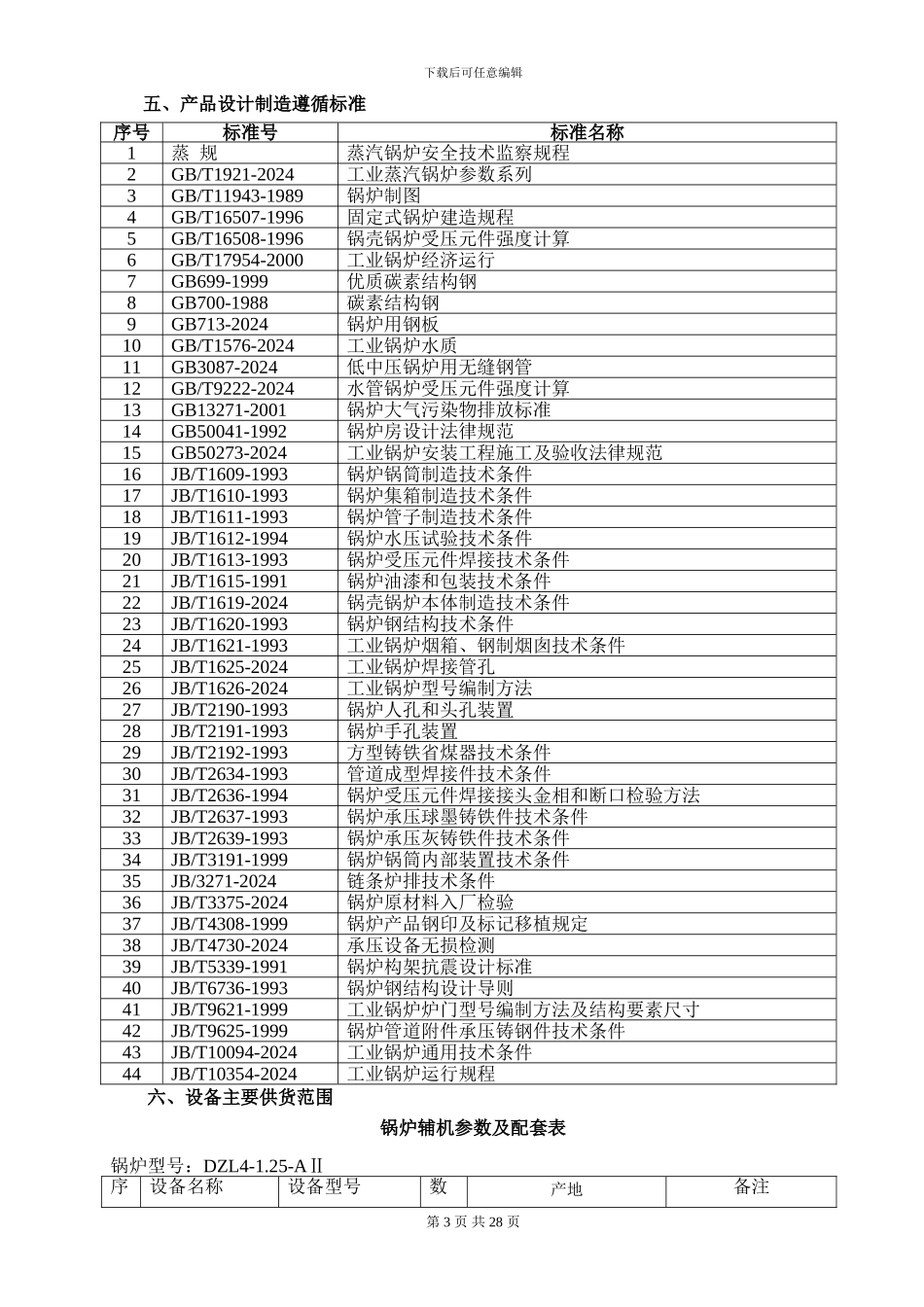

第 2 页 共 28 页下载后可任意编辑五、产品设计制造遵循标准序号标准号标准名称1蒸 规蒸汽锅炉安全
