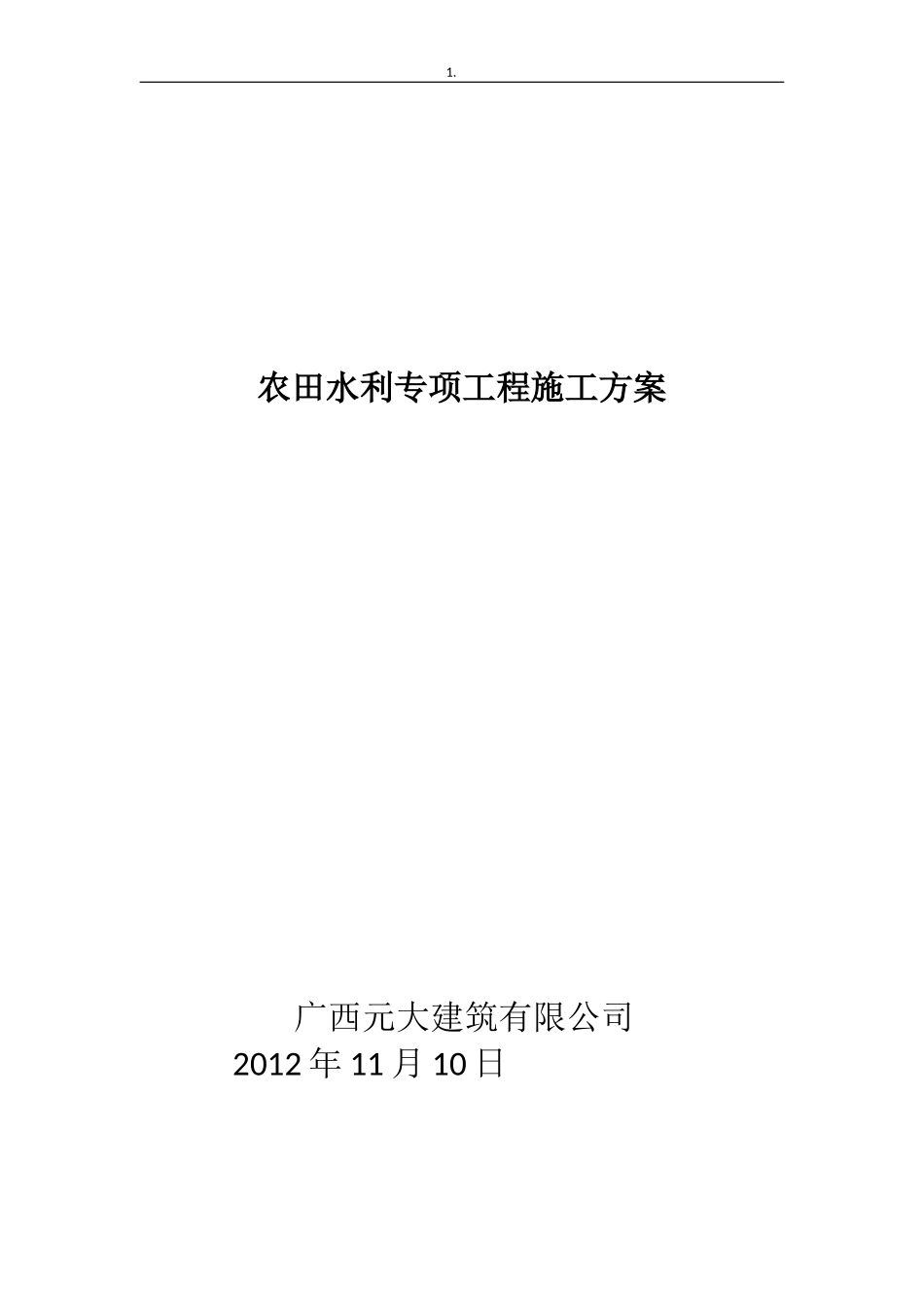

1.农田水利专项工程施工方案广西元大建筑有限公司2012年11月10日1.目录一、编制依据……………………………………………1二、工程概况……………………………………………2三、施工方案………………………………………………31、施工准备…………………………………………………………………………32、施工测量…………………………………………………………………………33、施工工艺………………………………………………………………………….31）、农渠、斗渠、排水沟、灌排结合渠施工工艺………………32）、涵洞施工施工工艺……………………………………………73）、喷灌施工工艺………………………………………………….114）、泵房施工工艺……………………………………………………13四、安全施工措施………………………………………………151.一、编制依据《土地开发整理项目规划设计规范》《水利建设项目经济评价规范》《喷灌与排水工程设计规范》《喷灌工程技术规范》《节水灌溉工程技术规范》《水土保持综合治理技术规范》部颁SL207-98《节水灌溉工程技术规范》部颁SL18-91《渠道防渗工程技术规范》GB50288-99《灌溉与排水工程技术规范》部颁SL23-91《渠道工程抗冻胀技术规范》SL256-2000《机井技术规范》部颁TD/T1011-1013-2000《土地开发整理标准二、工程概况农田水利工程：项目区共新建农渠12条，总长度为7146米；新建排水农沟11条，总长度5760米；改建斗渠2条，总长度为1533.8米，改建斗沟3条，总长度为1459.3米；灌排结合渠5条，总长度为4832.63米；改建排水土沟5条，总长度为3558米。喷灌工程；项目喷灌区为309.75亩，新建泵房1座，其配套喷灌管线、电力系统。涵洞工程；涵洞分为单孔管涵、三孔管涵及盖板涵，单孔管涵46座；三孔管涵6座；盖板涵2５座。三、施工方案1、施工准备根据工程施工内容，做好人力、材料及机械预备工作，每个施工段投入配套机械和人员。组织项目管理人员熟悉的图纸，掌握有关设计和施工规范要求。2、施工测量结构放样利用已建平面控制网，采用交会法放样，放样时，用J2经纬仪按设角交会放样，同时，用全站仪置于中轴线上校核，交角应介于30°～120°之间。承包单位将测量成果资料报送监理单位审核，必要时监理单位可以要求承包单位在其直接监督下进行复核测量。若经双方协商同意，承包单位可邀请建设单位共同进行联合测量，经双方核签的测量成果，直接作为计量依据。1.承包单位应负责保护好测量基本控制点、基线的永久埋石、标架和水准点，使之容易进入和通视。承包单位对测量网点负有保护全部责任。3、施工工艺1）农渠、斗渠、排水沟、灌排结合渠施工工艺施工程序：沟渠开挖→清底找平→放线→立皮数杆→排列砖块→拉线砌筑→沟渠壁抹灰→压顶。2）人工、机械挖沟渠本工程土方采用机械开挖、人工辅助，人工运土方式进行。根据道路的位置的定位控制线，放线定出的开挖宽度，定出沟槽的灰线尺寸。人工进行挖掘至设计标高上150㎜，地基验槽前清理挖至设计标高，并及时进行验槽，完善签字手续，立即封闭，挖出的土方除留存回填土外及时运走。开挖深度较浅，基槽不考虑放坡和支护。3）、土方回填用机动翻斗车送土，以人工用铁锹等工具进行回填，回填时从场地最低部分开始，自下而上分层铺填，蛙式打夯机夯实。每层虚铺厚不大于250mm。4）、沟渠壁M7.5浆砌实心砼砖块砌筑前在基础面上定出轴线位置和标高。砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数。砌筑一般采用“披灰挤浆”，先用瓦刀在砌块底面的周肋上满披灰浆，铺灰不得超过800㎜，再在待砌的砌块端头满披头灰，然后双手搬运砌块，进行挤浆砌筑，每10米长留一道伸缩缝，并灌满沥青填缝。砌体灰缝应横平竖直，砂浆严实，上下皮砌块要求错缝搭砌。水平灰缝砂浆饱满度不低于90%，竖直灰缝不低于80%，不得用水冲浆灌缝。水平和垂直灰缝的宽度应为8～12㎜。转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3。如需移动已砌好的砌块，应清除原有砂浆，重铺新砂浆砌筑。整体沟渠线形直顺。5）、沟渠2cm水泥砂浆抹面本工程的沟渠抹面为沟渠底、沟渠内侧壁、沟...
