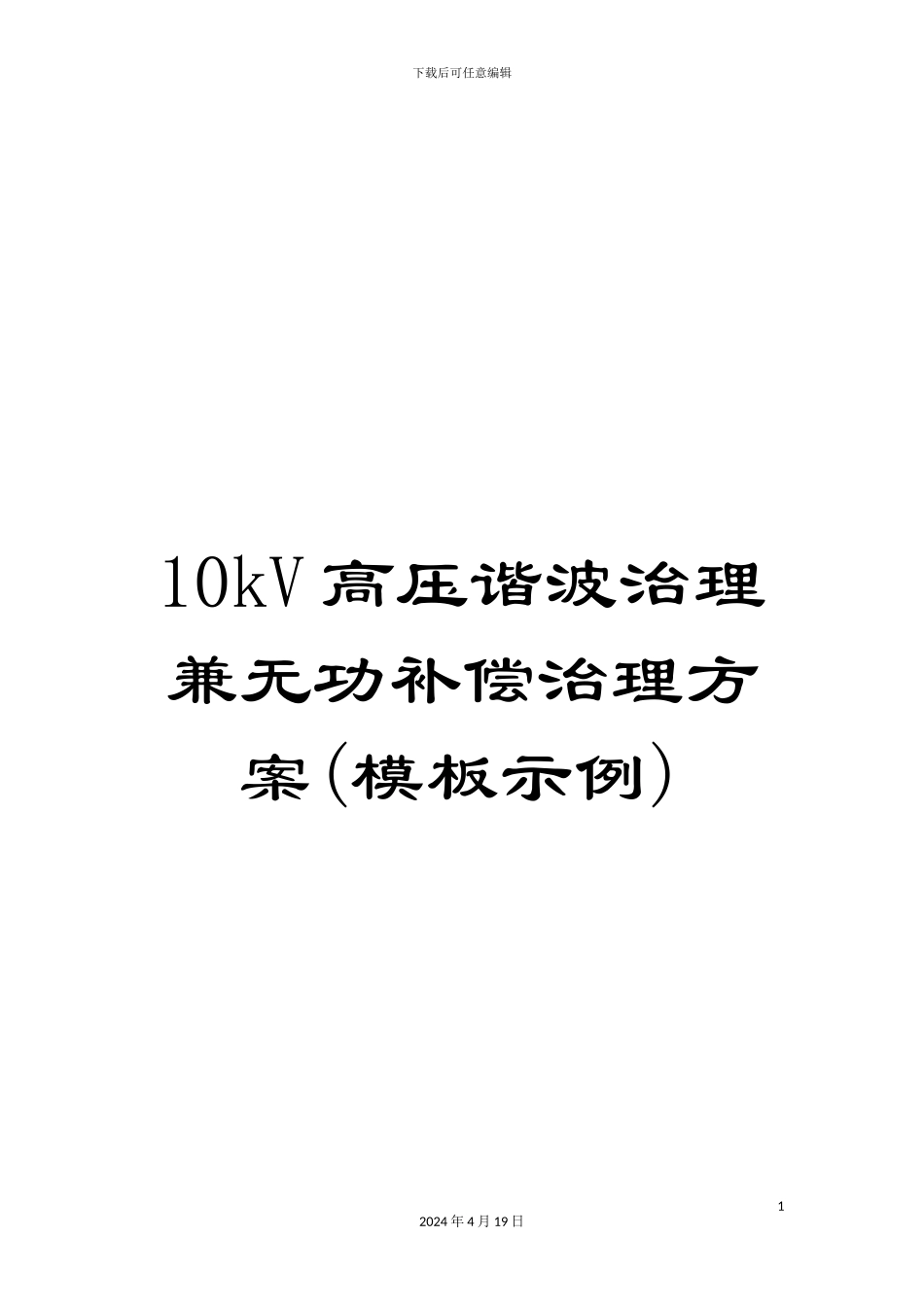

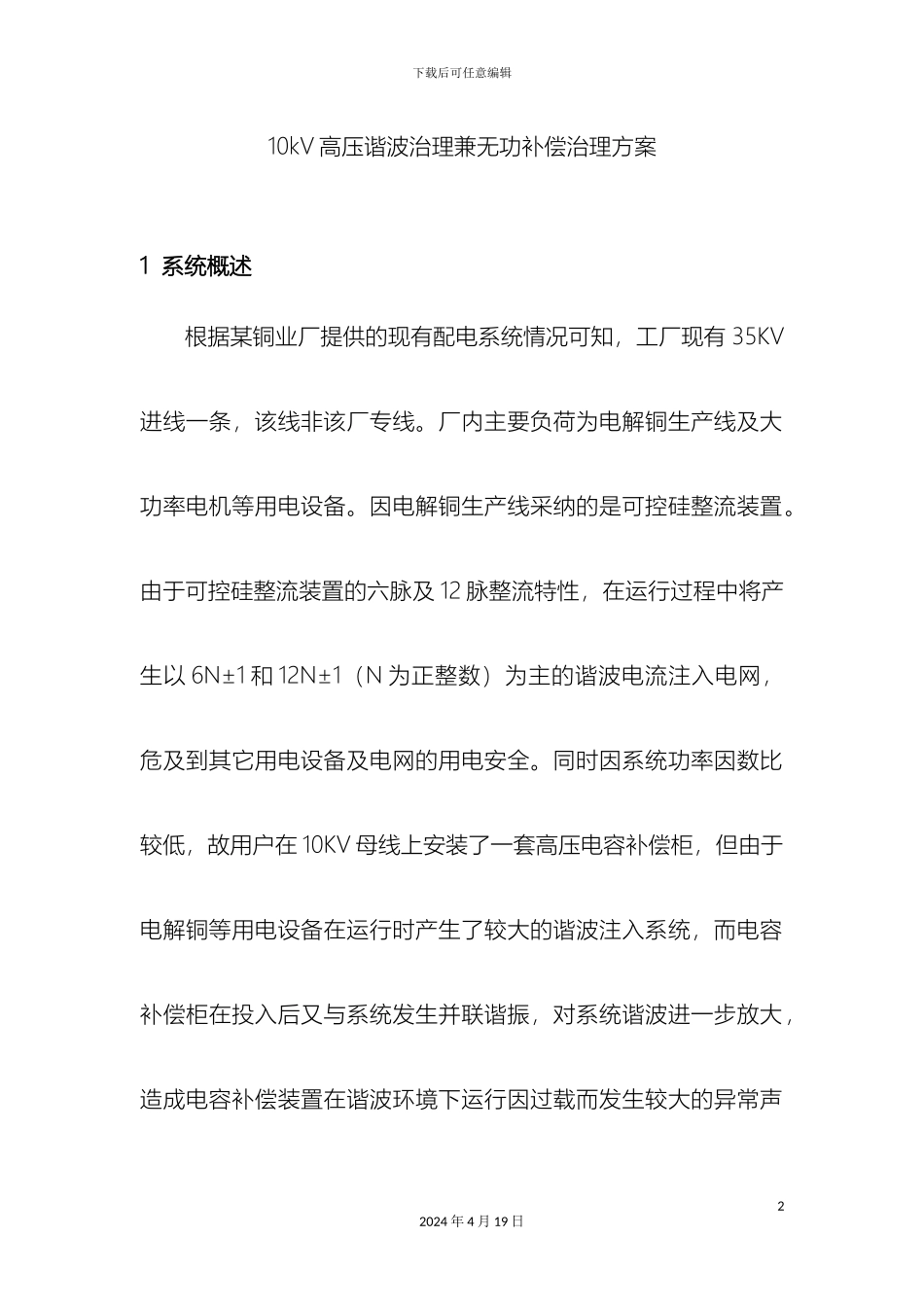

下载后可任意编辑10kV 高压谐波治理兼无功补偿治理方案(模板示例)12024 年 4 月 19 日下载后可任意编辑10kV 高压谐波治理兼无功补偿治理方案1 系统概述根据某铜业厂提供的现有配电系统情况可知，工厂现有 35KV进线一条，该线非该厂专线。厂内主要负荷为电解铜生产线及大功率电机等用电设备。因电解铜生产线采纳的是可控硅整流装置。由于可控硅整流装置的六脉及 12 脉整流特性，在运行过程中将产生以 6N±1 和 12N±1（N 为正整数）为主的谐波电流注入电网，危及到其它用电设备及电网的用电安全。同时因系统功率因数比较低，故用户在 10KV 母线上安装了一套高压电容补偿柜，但由于电解铜等用电设备在运行时产生了较大的谐波注入系统，而电容补偿柜在投入后又与系统发生并联谐振，对系统谐波进一步放大，造成电容补偿装置在谐波环境下运行因过载而发生较大的异常声22024 年 4 月 19 日下载后可任意编辑音，甚至造成部分电容柜无法正常投入，常常造成高压补偿电容器的熔丝爆炸烧毁。用户配电系统一次示意图如图 1 所示。图 1 用户配电系统示意图2 系统用电参数分析根据对厂内变电站 10KV I 段母线的谐波测试数据分析，可将运行时有功功率、无功功率、功率因数及谐波的变化可归纳为：32024 年 4 月 19 日下载后可任意编辑（1）10KV 母线平均功率因数约为 0.92 左右，（2）母线协议容量 10MVA，（3）主要谐波源类型：热电解铜及大功率电机等，（4）10KV 线路三相功率数据分析段 10KV I 段母线正常运行时负荷基本相等，且负载相对较稳定。有功功率基本都 8000kW 左右，功率因数相对较低，约 0.92左右，无功功率也基本在 2800kVar～3300kVar 之间变化。3 谐波分析 因负载大部分采纳的是六脉波及 12 脉波整流，产生的主要谐波为：6N±1 次及 12N±1（N 为工频频率倍数）。故 10KV 段谐波的特征次为 5、7、11、13．．．．．．。其中 5、7、11 次谐波相对较大，故滤波装置应考虑以滤除 5、7、11 次谐波为主的滤波方式。根据我司于 /09/21 日对配电系统 10KV 母线 I 段的谐波测试42024 年 4 月 19 日下载后可任意编辑数据分析，将设备运行时产生的各次谐波值分析如下： 35kV 侧用户协议容 10MVA，设备容量 90MVA，正常方式下短路容量为 689MVA。为了对滤波装置的滤波效果要求更为严格，故各次谐波电流注入允许值可按最小短路容量为 689MVA 的标准来考核，见表 1。 表 1 ...
