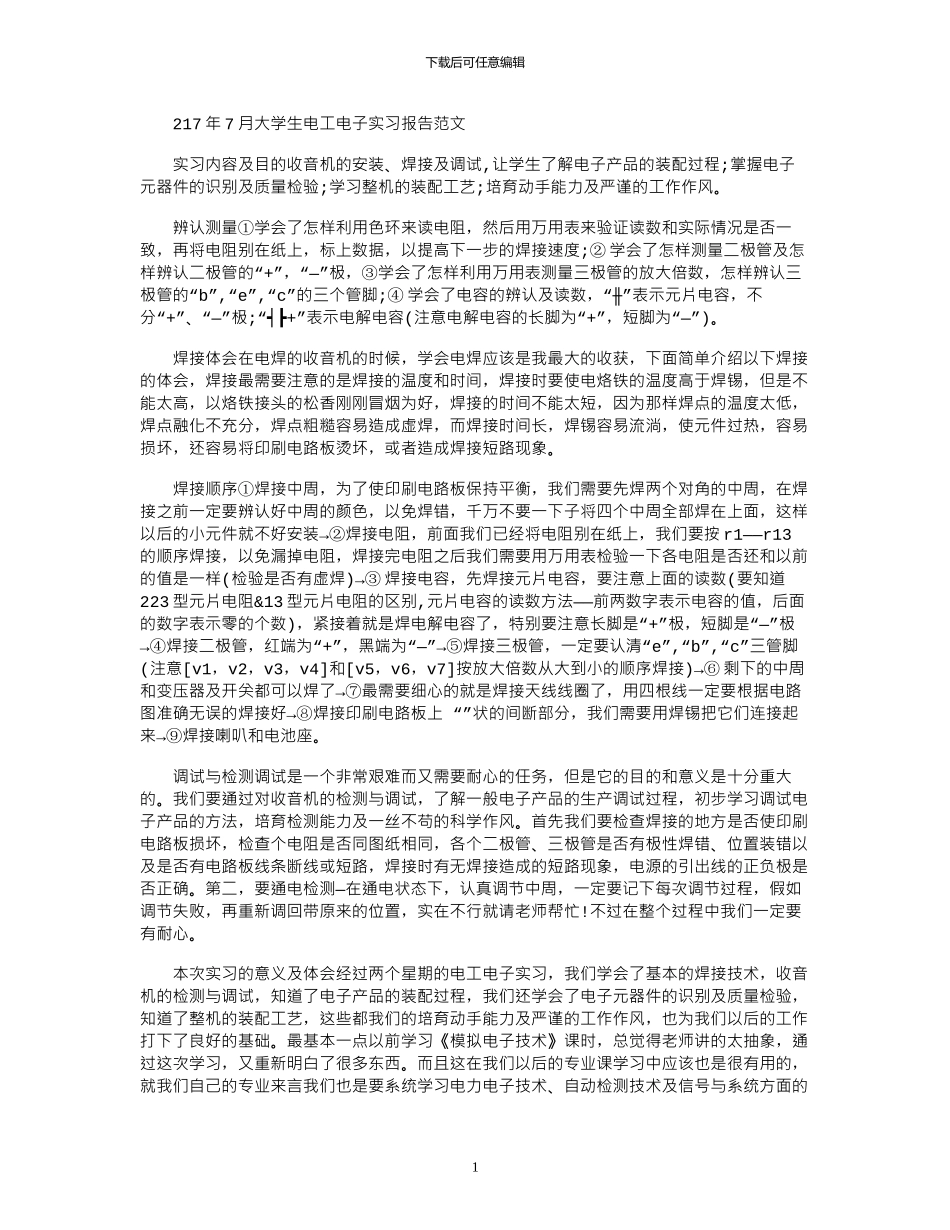

下载后可任意编辑 217 年 7 月大学生电工电子实习报告范文 实习内容及目的收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培育动手能力及严谨的工作作风。 辨认测量①学会了怎样利用色环来读电阻，然后用万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上数据，以提高下一步的焊接速度;② 学会了怎样测量二极管及怎样辨认二极管的“+”“—”，极，③学会了怎样利用万用表测量三极管的放大倍数，怎样辨认三极管的“b”,“e”,“c”的三个管脚;④ 学会了电容的辨认及读数“╫”，表示元片电容，不分“+”、“—”极;“+”┥┣表示电解电容(注意电解电容的长脚为“+”，短脚为“—”)。 焊接体会在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。 焊接顺序①焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装→②焊接电阻，前面我们已经将电阻别在纸上，我们要按 r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)→③ 焊接电容，先焊接元片电容，要注意上面的读数(要知道223 型元片电阻&13 型元片电阻的区别,元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数)，紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极→④焊接二极管，红端为“+”，黑端为“—”→⑤焊接三极管，一定要认清“e”,“b”,“c”三管脚(注意[v1，v2，v3，v4]和[v5，v6，v7]按放大倍数从大到小的顺序焊接)→⑥ 剩下的中周和变压器及开关都可以焊了→⑦最需要细心的就是焊接天线线圈了，用四根线一定要根据电路图准确无误的焊接好→⑧焊接印刷电路板上 “”状的间断部分，我们需要用焊锡把它们连接起来→⑨焊接喇叭和电池座。 调试与检测调试是一个非常艰难而又需要耐心的任务，但是它的目的...
