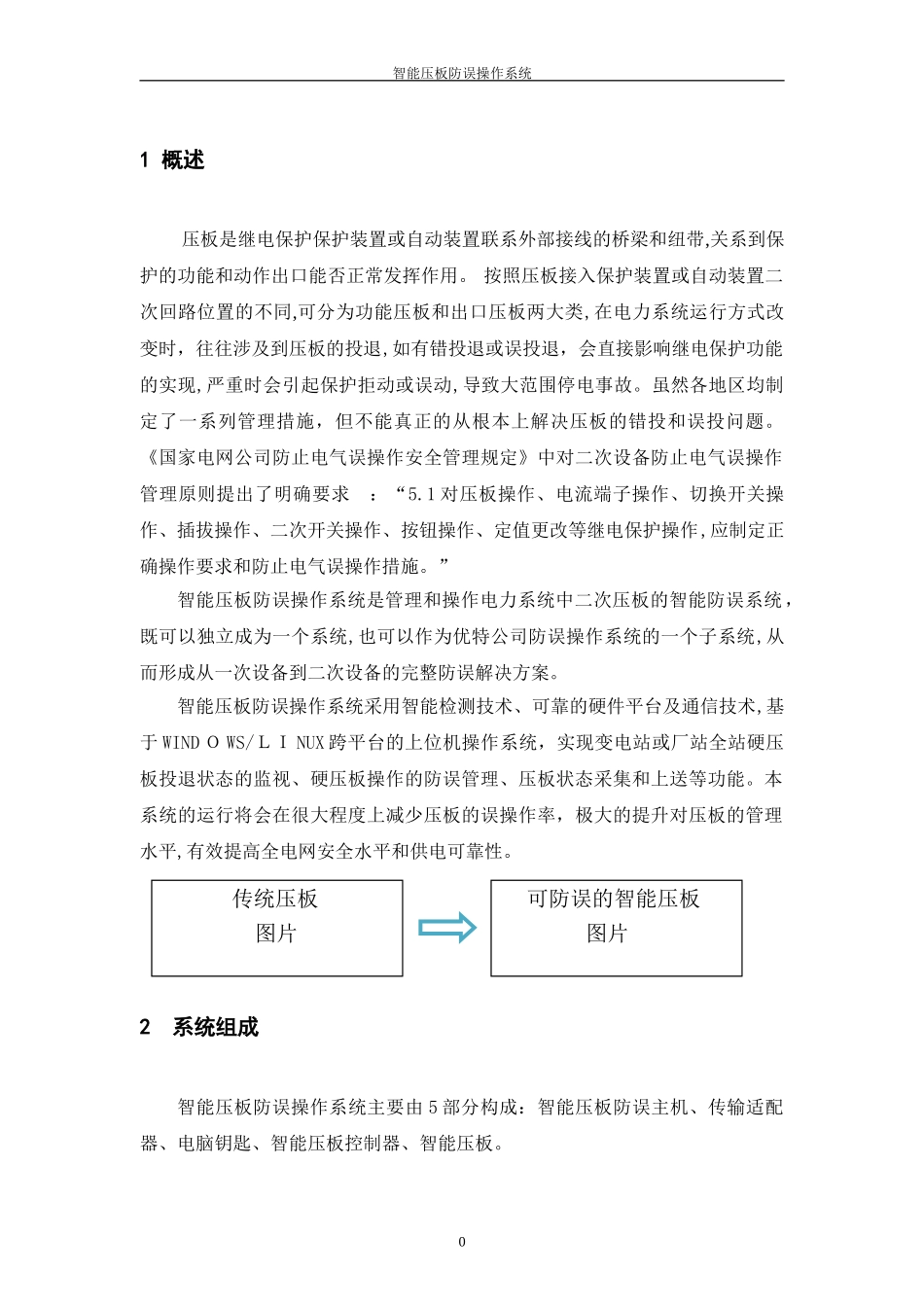

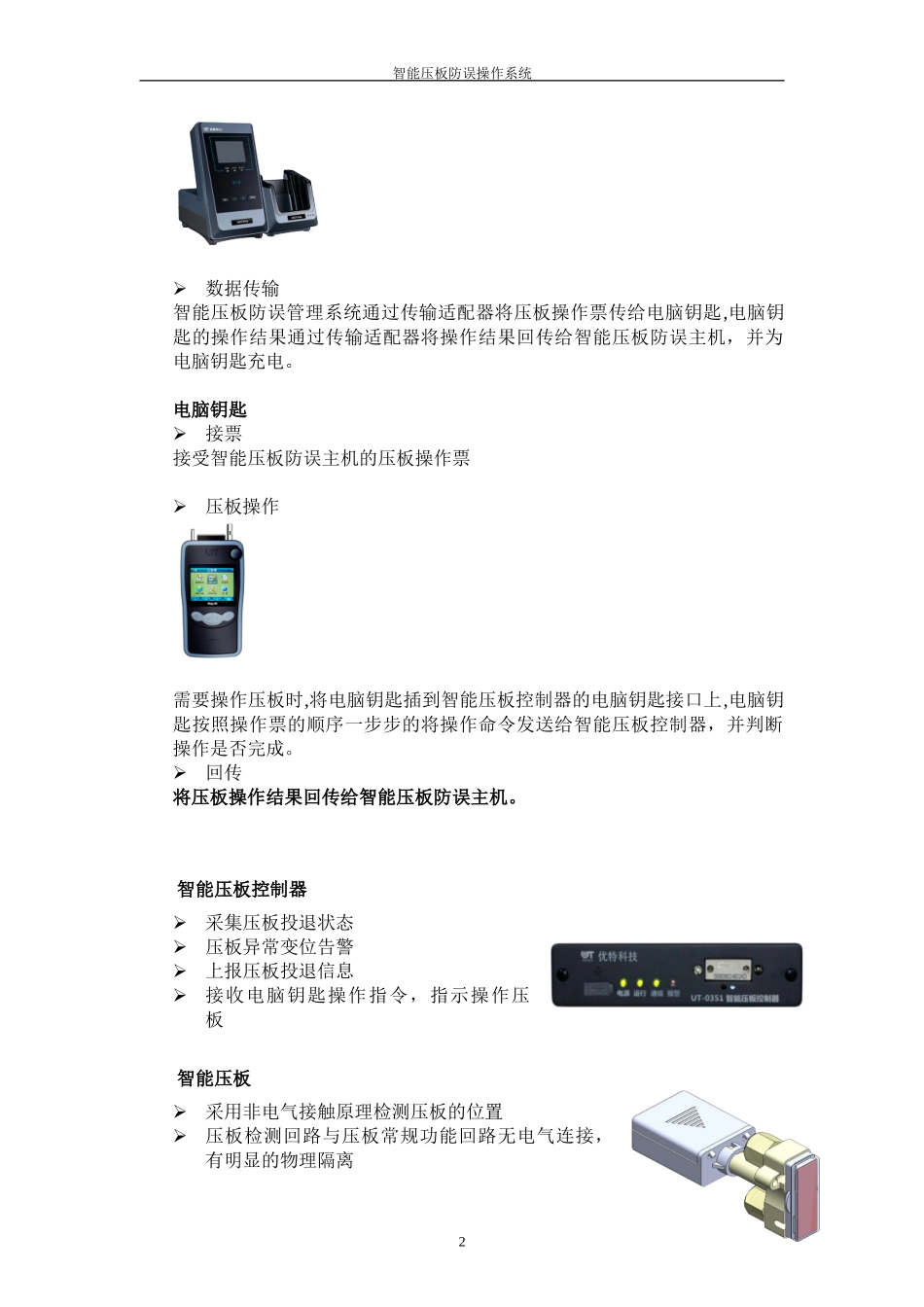

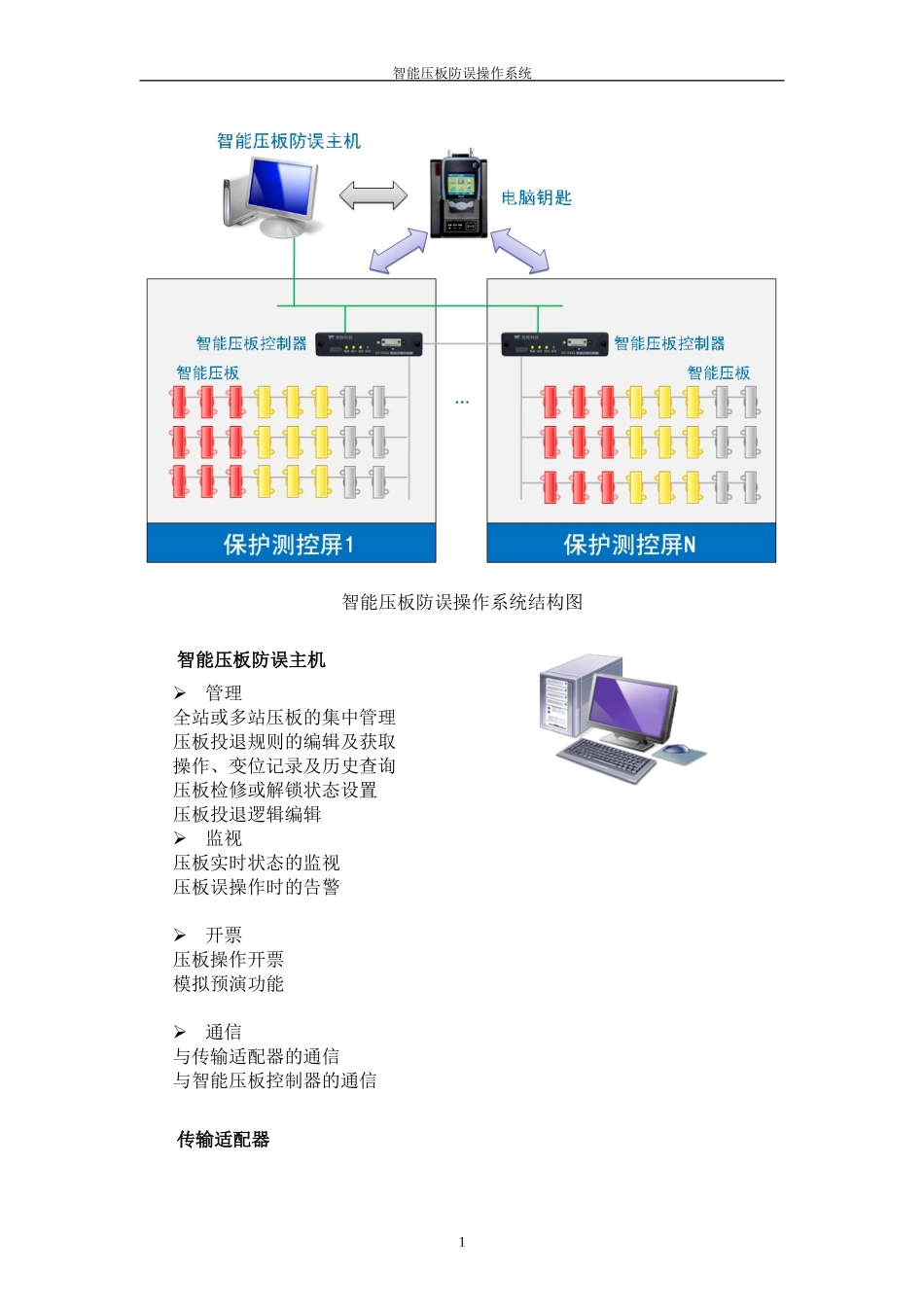

智能压板防误操作系统1概述压板是继电保护保护装置或自动装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。按照压板接入保护装置或自动装置二次回路位置的不同,可分为功能压板和出口压板两大类,在电力系统运行方式改变时,往往涉及到压板的投退,如有错投退或误投退,会直接影响继电保护功能的实现,严重时会引起保护拒动或误动,导致大范围停电事故。虽然各地区均制定了一系列管理措施,但不能真正的从根本上解决压板的错投和误投问题。《国家电网公司防止电气误操作安全管理规定》中对二次设备防止电气误操作管理原则提出了明确要求:“5.1对压板操作、电流端子操作、切换开关操作、插拔操作、二次开关操作、按钮操作、定值更改等继电保护操作,应制定正确操作要求和防止电气误操作措施。”智能压板防误操作系统是管理和操作电力系统中二次压板的智能防误系统,既可以独立成为一个系统,也可以作为优特公司防误操作系统的一个子系统,从而形成从一次设备到二次设备的完整防误解决方案。智能压板防误操作系统采用智能检测技术、可靠的硬件平台及通信技术,基于WINDOWS/LINUX跨平台的上位机操作系统,实现变电站或厂站全站硬压板投退状态的监视、硬压板操作的防误管理、压板状态采集和上送等功能。本系统的运行将会在很大程度上减少压板的误操作率,极大的提升对压板的管理水平,有效提高全电网安全水平和供电可靠性。2系统组成智能压板防误操作系统主要由5部分构成:智能压板防误主机、传输适配器、电脑钥匙、智能压板控制器、智能压板。0传统压板可防误的智能压板图片图片智能压板防误操作系统智能压板防误操作系统结构图智能压板防误主机管理全站或多站压板的集中管理压板投退规则的编辑及获取操作、变位记录及历史查询压板检修或解锁状态设置压板投退逻辑编辑监视压板实时状态的监视压板误操作时的告警开票压板操作开票模拟预演功能通信与传输适配器的通信与智能压板控制器的通信传输适配器1智能压板防误操作系统数据传输智能压板防误管理系统通过传输适配器将压板操作票传给电脑钥匙,电脑钥匙的操作结果通过传输适配器将操作结果回传给智能压板防误主机,并为电脑钥匙充电。电脑钥匙接票接受智能压板防误主机的压板操作票压板操作需要操作压板时,将电脑钥匙插到智能压板控制器的电脑钥匙接口上,电脑钥匙按照操作票的顺序一步步的将操作命令发送给智能压板控制器,并判断操作是否完成。回传将压板操作结果回传给智能压板防误主机。智能压板控制器采集压板投退状态压板异常变位告警上报压板投退信息接收电脑钥匙操作指令,指示操作压板智能压板采用非电气接触原理检测压板的位置压板检测回路与压板常规功能回路无电气连接,有明显的物理隔离2智能压板防误操作系统压板投到位位置检测压板异常变位检测压板操作提示压板地址自动识别3系统功能压板状态实时监视采用非电量接触原理实时监视压板的投退状态,并将状态上送给智能压板防误主机。压板投入到位检测在投入压板时,如果没有投到位则压板控制器报警,压板状态指示灯闪烁,提醒操作人员注意。压板实时防误在无压板操作时,压板处于闭锁状态;如果没有经智能压板防误主机开票而非法操作压板,智能压板控制器告警,智能压板防误主机也会启动音响告警;正常操作时,在智能压板防误主机上开票并预演成功,智能压板根据操作指令指示灯闪烁,提示运行人员操作。压板投退规则逻辑及判断压板的投退规则可以在智能压板防误主机进行制定,操作预演时进行规则判断。智能压板地址的自动识别现场调试时无需对智能压板的地址进行一一整定,系统可以自动识别;当由于智能压板故障需要更换智能压板的智能检测部件时,也无需重新进行地址整定。压板可以提供手动检测接口智能压板上具有可以手动检测压板本身是否有问题的接口。压板具有明显的可视断开点在操作智能压板投退的时候可以明显看到压板的金属部分是否投退到位。与防误系统的无缝接入智能压板防误操作系统能作为一个子系统嵌入到防误系统中,形成从一次到二次完整的防误解决方案。与综自系统的完美配合智能压板控制...
