美的中央空调多联机智能管理系统

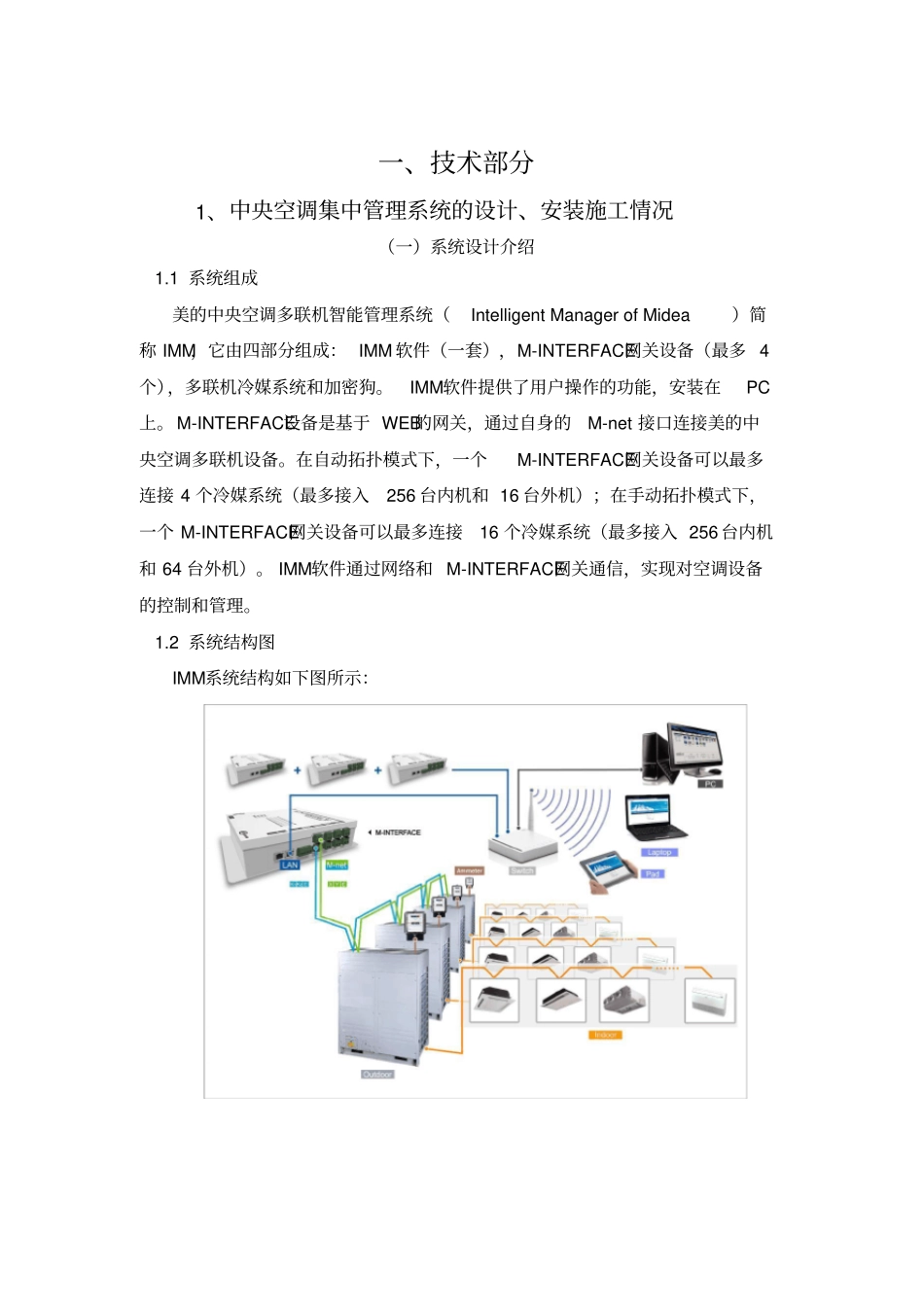

美的中央空调多联机智能管理系统_第1页
1/26

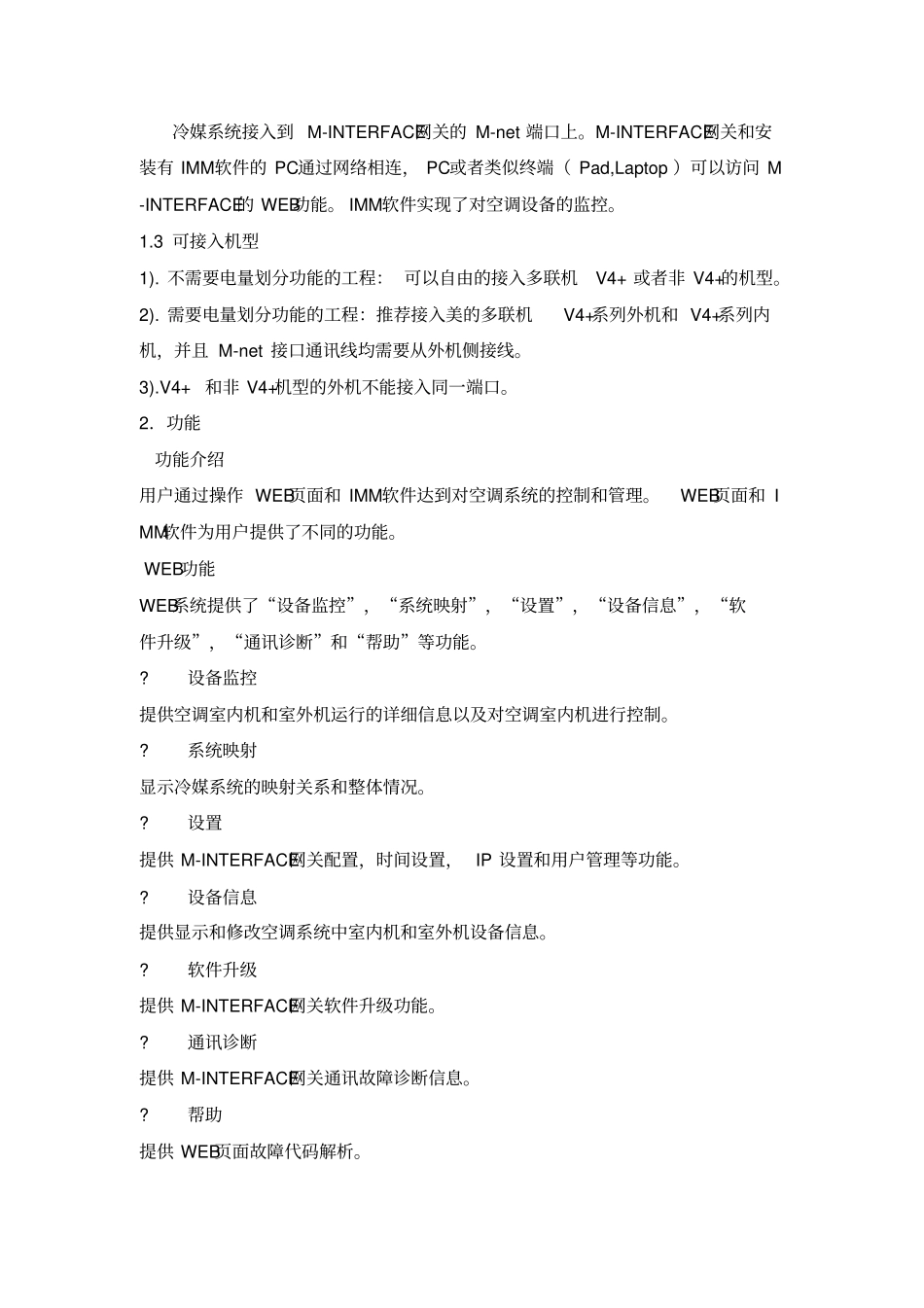

美的中央空调多联机智能管理系统_第2页
2/26

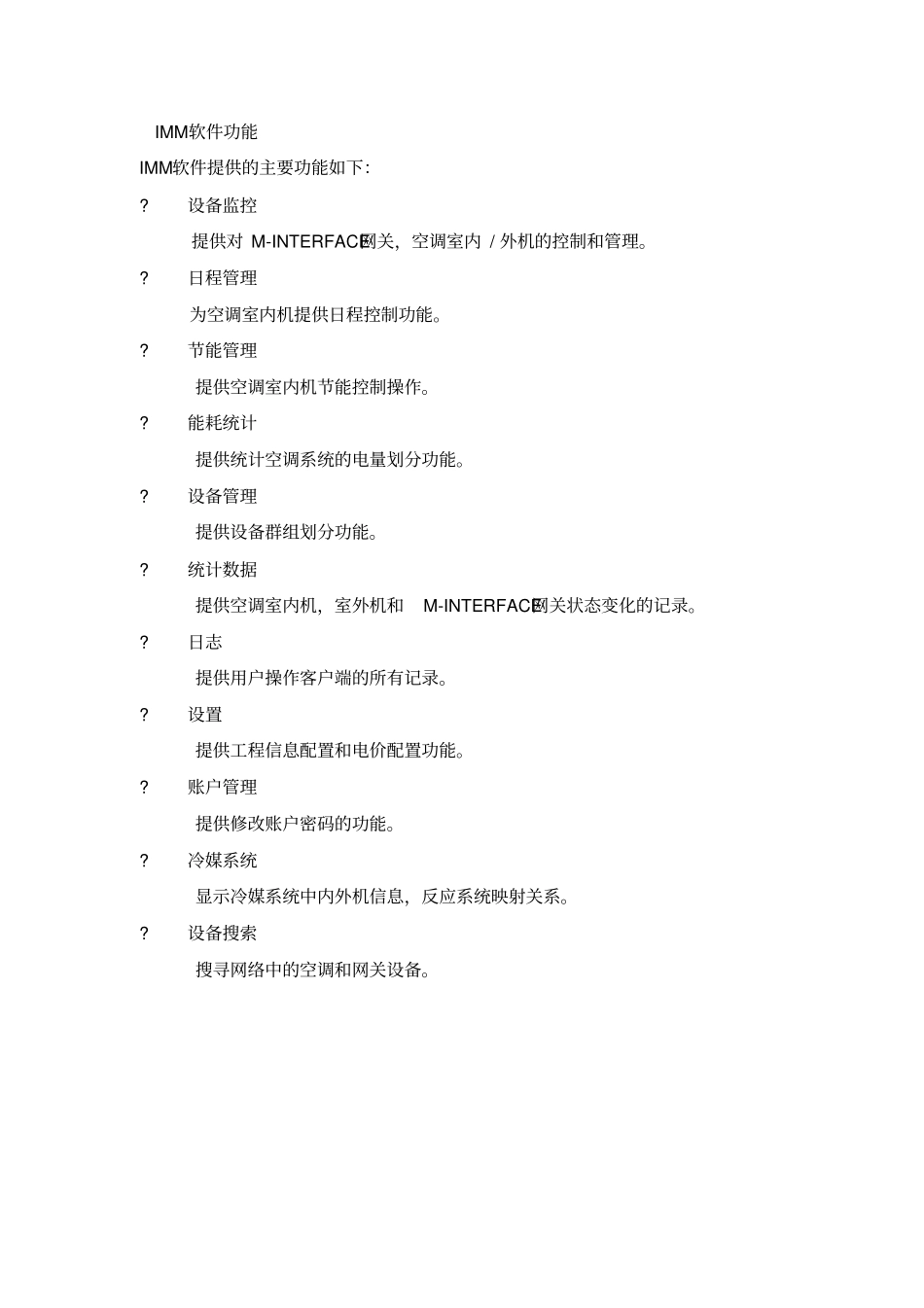

美的中央空调多联机智能管理系统_第3页
3/26
一、技术部分1、中央空调集中管理系统的设计、安装施工情况(一)系统设计介绍1.1 系统组成美的中央空调多联机智能管理系统(Intelligent Manager of Midea)简称 IMM,它由四部分组成: IMM 软件(一套),M-INTERFACE网关设备(最多 4个),多联机冷媒系统和加密狗。IMM软件提供了用户操作的功能,安装在PC上。 M-INTERFACE设备是基于 WEB的网关,通过自身的M-net 接口连接美的中央空调多联机设备。在自动拓扑模式下,一个M-INTERFACE网关设备可以最多连接 4 个冷媒系统(最多接入256 台内机和 16 台外机);在手动拓扑模式下,一个 M-INTERFACE网关设备可以最多连接16 个冷媒系统(最多接入 256 台内机和 64 台外机)。 IMM软件通过网络和 M-INTERFACE网关通信,实现对空调设备的控制和管理。1.2 系统结构图IMM系统结构如下图所示:冷媒系统接入到 M-INTERFACE网关的 M-net 端口上。M-INTERFACE网关和安装有 IMM软件的 PC通过网络相连, PC或者类似终端( Pad,Laptop )可以访问 M-INTERFACE的 WEB功能。 IMM软件实现了对空调设备的监控。1.3 可接入机型1). 不需要电量划分功能的工程: 可以自由的接入多联机V4+ 或者非 V4+的机型。2). 需要电量划分功能的工程:推荐接入美的多联机V4+系列外机和 V4+系列内机,并且 M-net 接口通讯线均需要从外机侧接线。3).V4+ 和非 V4+机型的外机不能接入同一端口。2.功能功能介绍用户通过操作 WEB页面和 IMM软件达到对空调系统的控制和管理。WEB页面和 IMM软件为用户提供了不同的功能。 WEB功能WEB系统提供了“设备监控”,“系统映射”,“设置”,“设备信息”,“软件升级”,“通讯诊断”和“帮助”等功能。?设备监控提供空调室内机和室外机运行的详细信息以及对空调室内机进行控制。?系统映射显示冷媒系统的映射关系和整体情况。?设置提供 M-INTERFACE网关配置,时间设置, IP 设置和用户管理等功能。?设备信息提供显示和修改空调系统中室内机和室外机设备信息。?软件升级提供 M-INTERFACE网关软件升级功能。?通讯诊断提供 M-INTERFACE网关通讯故障诊断信息。?帮助提供 WEB页面故障代码解析。IMM软件功能IMM软件提供的主要功能如下:?设备监控提供对 M-INTERFACE网关,空调室内 / 外机的控制和管理。?日程管理为空调室内机提供日程控制功能。?节能管理提供空调室内机节能控制操作。?能耗统计提供统计空调系统的电量划分功能。?设备管理提...
