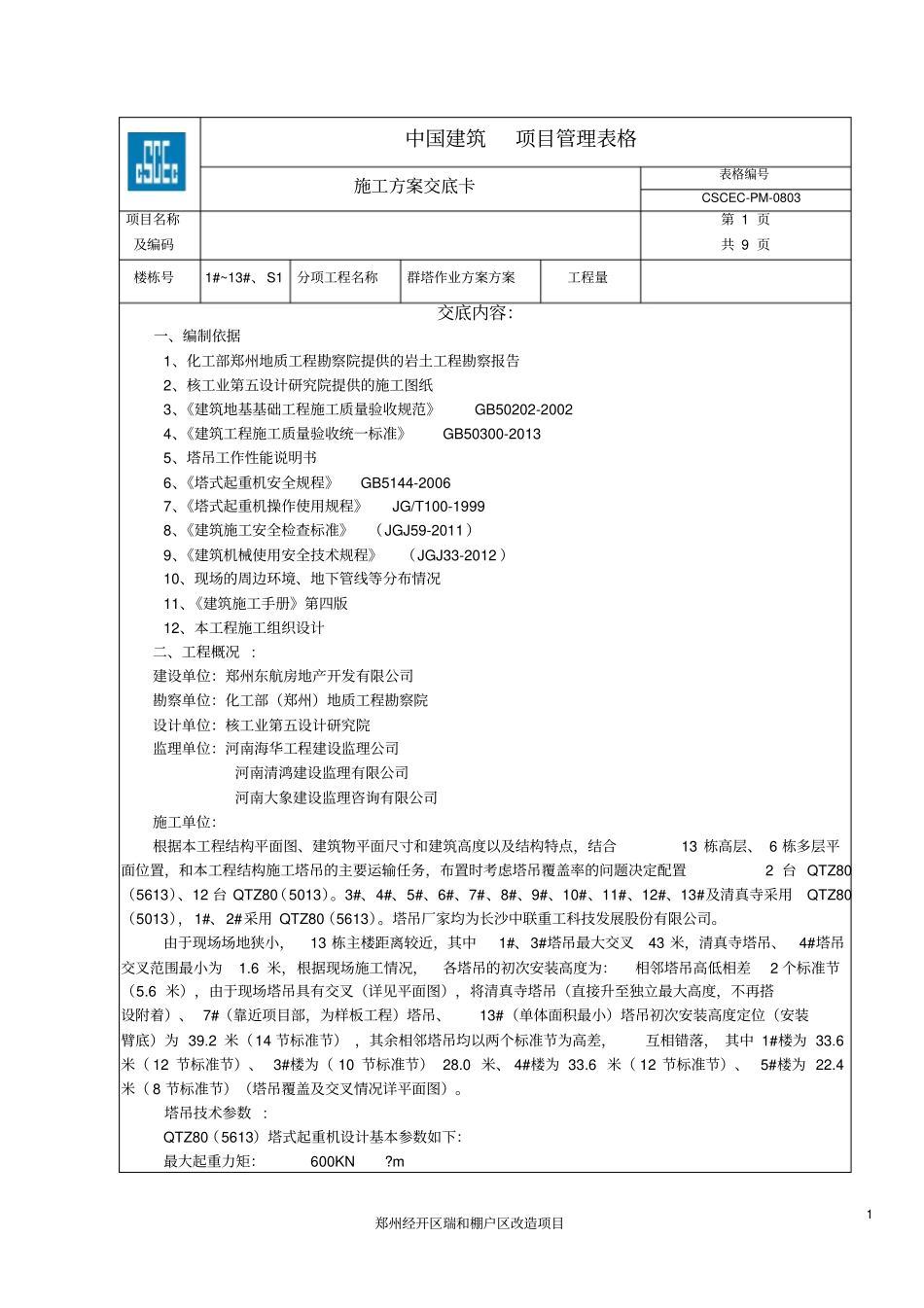

郑州经开区瑞和棚户区改造项目1 中国建筑项目管理表格施工方案交底卡表格编号CSCEC-PM-0803 项目名称及编码第 1 页共 9 页楼栋号1#~13#、S1 分项工程名称群塔作业方案方案工程量交底内容:一、编制依据1、化工部郑州地质工程勘察院提供的岩土工程勘察报告2、核工业第五设计研究院提供的施工图纸3、《建筑地基基础工程施工质量验收规范》GB50202-2002 4、《建筑工程施工质量验收统一标准》GB50300-2013 5、塔吊工作性能说明书6、《塔式起重机安全规程》GB5144-2006 7、《塔式起重机操作使用规程》JG/T100-1999 8、《建筑施工安全检查标准》(JGJ59-2011 )9、《建筑机械使用安全技术规程》(JGJ33-2012 )10、现场的周边环境、地下管线等分布情况11、《建筑施工手册》第四版12、本工程施工组织设计二、工程概况 : 建设单位:郑州东航房地产开发有限公司勘察单位:化工部(郑州)地质工程勘察院设计单位:核工业第五设计研究院监理单位:河南海华工程建设监理公司河南清鸿建设监理有限公司河南大象建设监理咨询有限公司施工单位:根据本工程结构平面图、建筑物平面尺寸和建筑高度以及结构特点,结合13 栋高层、 6 栋多层平面位置,和本工程结构施工塔吊的主要运输任务,布置时考虑塔吊覆盖率的问题决定配置2 台 QTZ80(5613)、12 台 QTZ80(5013)。3#、4#、5#、6#、7#、8#、9#、10#、11#、12#、13#及清真寺采用QTZ80(5013),1#、2#采用 QTZ80(5613)。塔吊厂家均为长沙中联重工科技发展股份有限公司。由于现场场地狭小,13 栋主楼距离较近,其中1#、3#塔吊最大交叉43 米,清真寺塔吊、4#塔吊交叉范围最小为1.6 米,根据现场施工情况,各塔吊的初次安装高度为:相邻塔吊高低相差2 个标准节(5.6 米),由于现场塔吊具有交叉(详见平面图),将清真寺塔吊(直接升至独立最大高度,不再搭设附着)、 7#(靠近项目部,为样板工程)塔吊、13#(单体面积最小)塔吊初次安装高度定位(安装臂底)为 39.2 米(14 节标准节) ,其余相邻塔吊均以两个标准节为高差,互相错落, 其中 1#楼为 33.6米( 12 节标准节)、 3#楼为( 10 节标准节) 28.0 米、 4#楼为 33.6 米( 12 节标准节)、 5#楼为 22.4米( 8 节标准节)(塔吊覆盖及交叉情况详平面图)。塔吊技术参数 : QTZ80(5613)塔式起重机设计基本参数如下:最大起重力矩: 600KN?m 郑州经开区瑞和棚户区改造项目2 中国建筑项目管理表格施...
