群塔作业施工方案

群塔作业施工方案_第1页
1/21
群塔作业施工方案_第2页
2/21
群塔作业施工方案_第3页
3/21

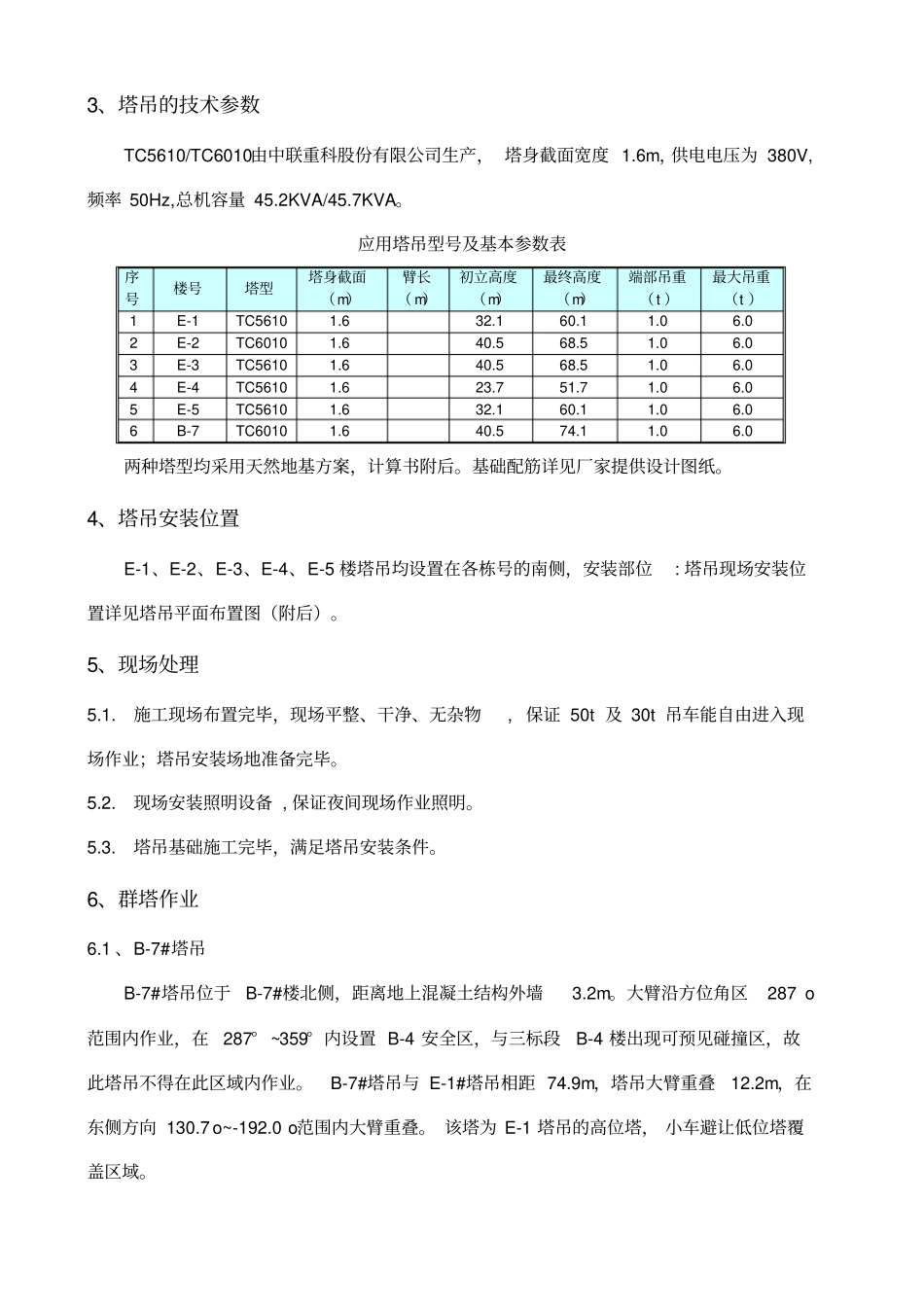

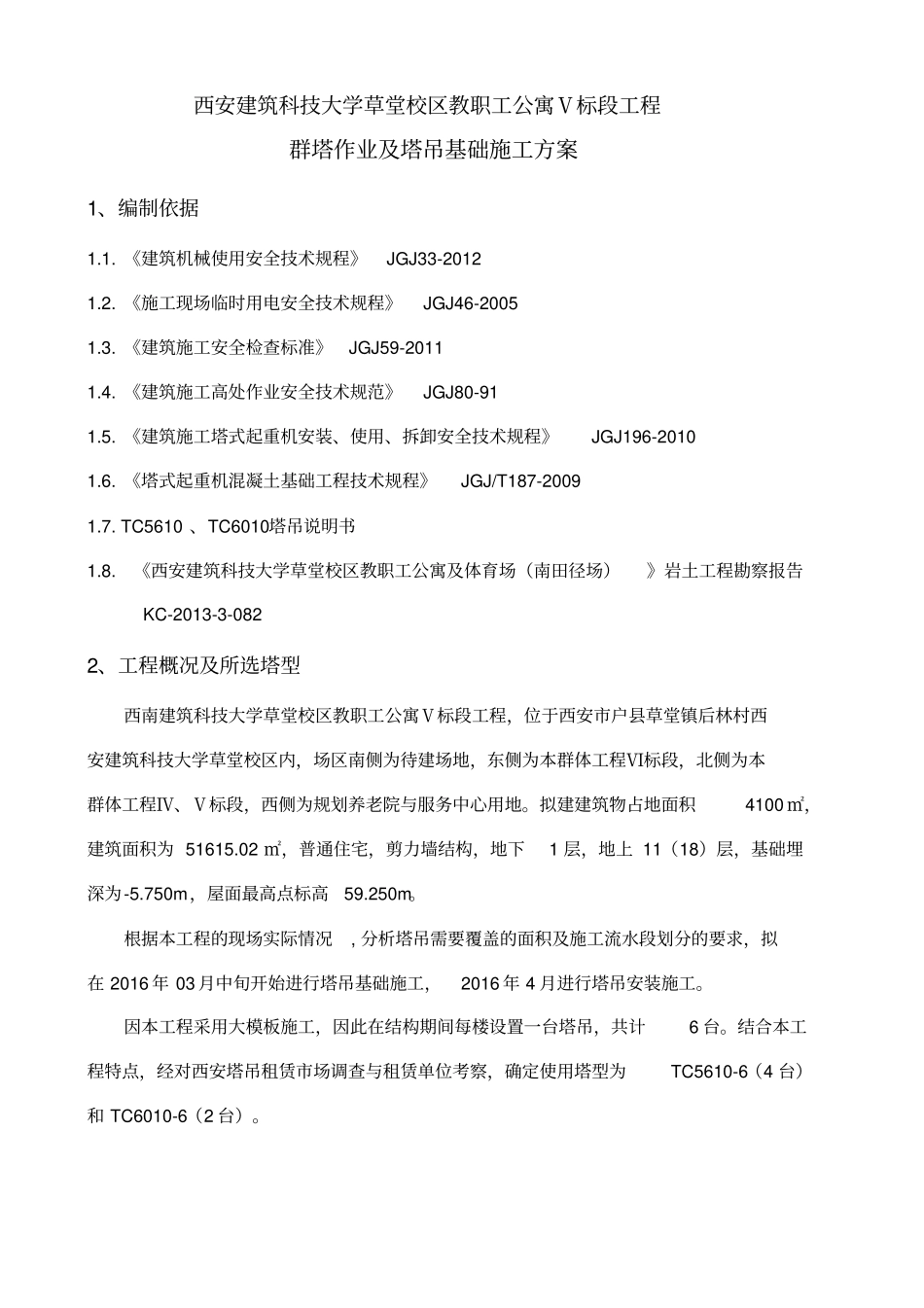

西安建筑科技大学草堂校区教职工公寓Ⅴ标段工程群塔作业及塔吊基础施工方案1、编制依据1.1. 《建筑机械使用安全技术规程》JGJ33-2012 1.2. 《施工现场临时用电安全技术规程》JGJ46-2005 1.3. 《建筑施工安全检查标准》JGJ59-2011 1.4. 《建筑施工高处作业安全技术规范》JGJ80-91 1.5. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 1.6. 《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009 1.7. TC5610 、TC6010塔吊说明书1.8. 《西安建筑科技大学草堂校区教职工公寓及体育场(南田径场)》岩土工程勘察报告KC-2013-3-082 2、工程概况及所选塔型西南建筑科技大学草堂校区教职工公寓Ⅴ标段工程,位于西安市户县草堂镇后林村西安建筑科技大学草堂校区内,场区南侧为待建场地,东侧为本群体工程Ⅵ标段,北侧为本群体工程Ⅳ、Ⅴ标段,西侧为规划养老院与服务中心用地。拟建建筑物占地面积4100 ㎡,建筑面积为 51615.02 ㎡,普通住宅,剪力墙结构,地下1 层,地上 11(18)层,基础埋深为-5.750m,屋面最高点标高59.250m。根据本工程的现场实际情况, 分析塔吊需要覆盖的面积及施工流水段划分的要求,拟在 2016 年 03 月中旬开始进行塔吊基础施工,2016 年 4 月进行塔吊安装施工。因本工程采用大模板施工,因此在结构期间每楼设置一台塔吊,共计6 台。结合本工程特点,经对西安塔吊租赁市场调查与租赁单位考察,确定使用塔型为TC5610-6(4 台)和 TC6010-6(2 台)。3、塔吊的技术参数TC5610/TC6010由中联重科股份有限公司生产, 塔身截面宽度 1.6m,供电电压为 380V,频率 50Hz,总机容量 45.2KVA/45.7KVA。应用塔吊型号及基本参数表序号楼号塔型塔身截面(m)臂长( m)初立高度(m)最终高度(m)端部吊重(t )最大吊重(t )1 E-1 TC5610 1.6 32.1 60.1 1.0 6.0 2 E-2 TC6010 1.6 40.5 68.5 1.0 6.0 3 E-3 TC5610 1.6 40.5 68.5 1.0 6.0 4 E-4 TC5610 1.6 23.7 51.7 1.0 6.0 5 E-5 TC5610 1.6 32.1 60.1 1.0 6.0 6 B-7 TC6010 1.6 40.5 74.1 1.0 6.0 两种塔型均采用天然地基方案,计算书附后。基础配筋详见厂家提供设计图纸。4、塔吊安装位置E-1、E-2、E-3、E-4、E-5 楼塔吊均设置在各栋号的南侧,安装部位: 塔吊现场安装位置详见塔吊平面布置图(附后)。5、现场处理5.1. 施工现场布置完毕,现场平整、干净、无杂物, 保证 50t ...
