考研复试数电模电

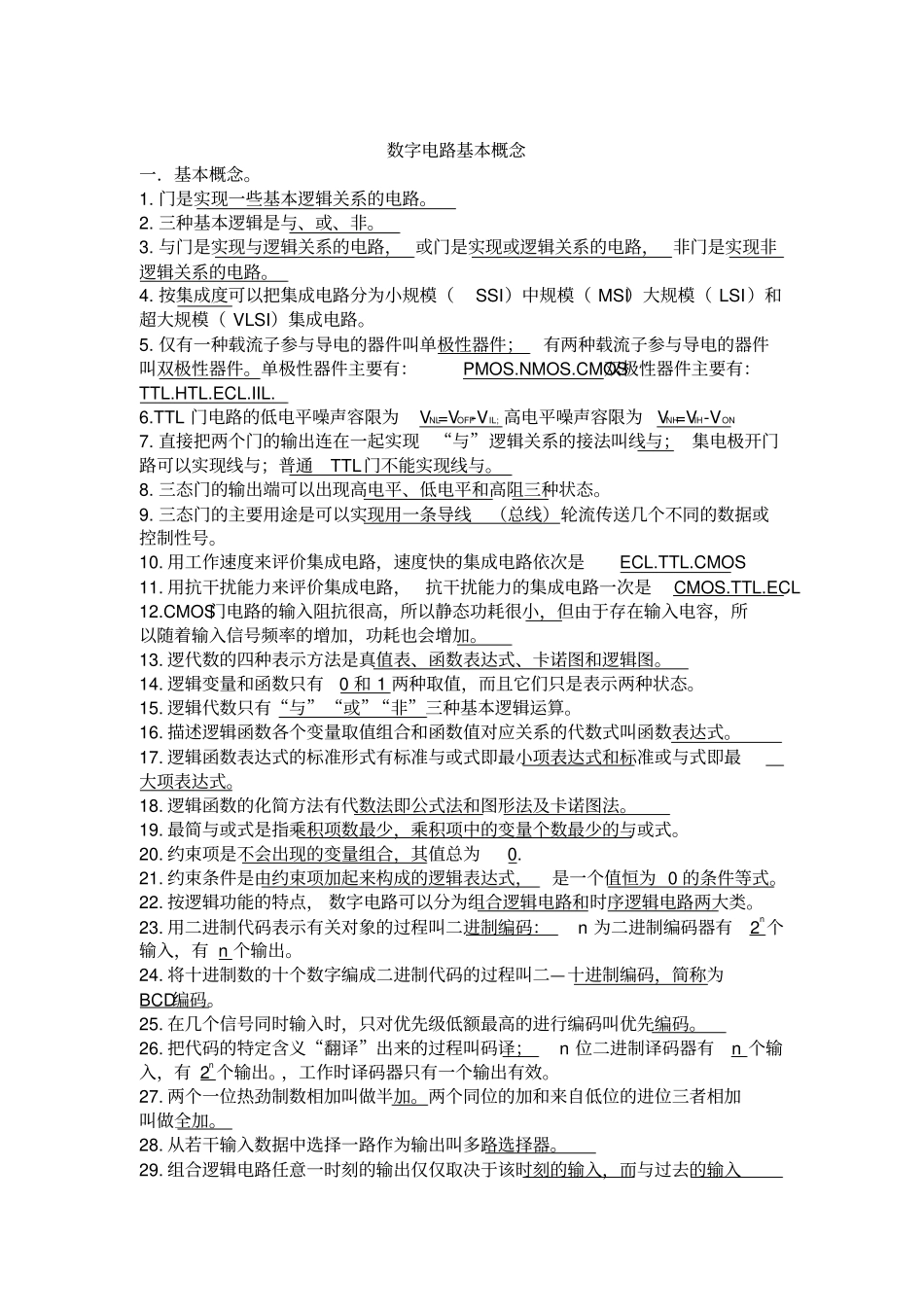

考研复试数电模电_第1页
1/20
考研复试数电模电_第2页
2/20

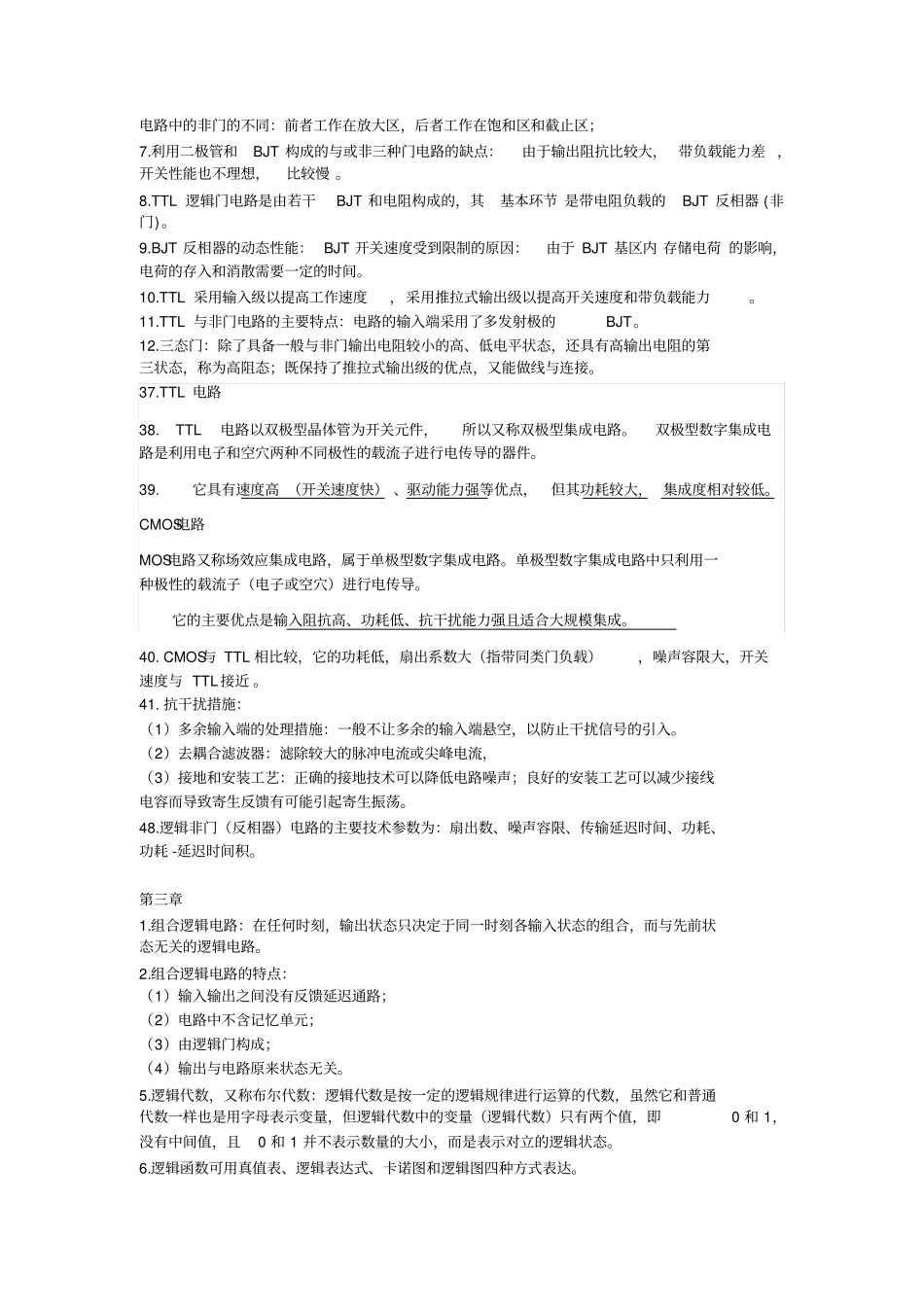

考研复试数电模电_第3页
3/20
数字电路基本概念一.基本概念。1. 门是实现一些基本逻辑关系的电路。2. 三种基本逻辑是与、或、非。3. 与门是实现与逻辑关系的电路, 或门是实现或逻辑关系的电路, 非门是实现非逻辑关系的电路。4. 按集成度可以把集成电路分为小规模(SSI)中规模( MSI)大规模( LSI)和超大规模( VLSI)集成电路。5. 仅有一种载流子参与导电的器件叫单极性器件;有两种载流子参与导电的器件叫双极性器件。单极性器件主要有:PMOS.NMOS.CMOS双极性器件主要有:TTL.HTL.ECL.IIL. 6.TTL 门电路的低电平噪声容限为VNL=VOFF-VIL; 高电平噪声容限为VNH=VIH-VON7. 直接把两个门的输出连在一起实现“与”逻辑关系的接法叫线与; 集电极开门路可以实现线与;普通TTL门不能实现线与。8. 三态门的输出端可以出现高电平、低电平和高阻三种状态。9. 三态门的主要用途是可以实现用一条导线(总线)轮流传送几个不同的数据或控制性号。10. 用工作速度来评价集成电路,速度快的集成电路依次是ECL.TTL.CMOS 11. 用抗干扰能力来评价集成电路,抗干扰能力的集成电路一次是CMOS.TTL.ECL 12.CMOS门电路的输入阻抗很高,所以静态功耗很小,但由于存在输入电容,所以随着输入信号频率的增加,功耗也会增加。13. 逻代数的四种表示方法是真值表、函数表达式、卡诺图和逻辑图。14. 逻辑变量和函数只有0 和 1 两种取值,而且它们只是表示两种状态。15. 逻辑代数只有“与”“或”“非”三种基本逻辑运算。16. 描述逻辑函数各个变量取值组合和函数值对应关系的代数式叫函数表达式。17. 逻辑函数表达式的标准形式有标准与或式即最小项表达式和标准或与式即最大项表达式。18. 逻辑函数的化简方法有代数法即公式法和图形法及卡诺图法。19. 最简与或式是指乘积项数最少,乘积项中的变量个数最少的与或式。20. 约束项是不会出现的变量组合,其值总为0. 21. 约束条件是由约束项加起来构成的逻辑表达式,是一个值恒为 0 的条件等式。22. 按逻辑功能的特点, 数字电路可以分为组合逻辑电路和时序逻辑电路两大类。23. 用二进制代码表示有关对象的过程叫二进制编码:n 为二进制编码器有2n个输入,有 n 个输出。24. 将十进制数的十个数字编成二进制代码的过程叫二—十进制编码,简称为BCD编码。25. 在几个信号同时输入时,只对优先级低额最高的进行编码叫优先编码。26. 把代码的特定含义“翻译”出来的过程叫码译;n 位二进制译码器有n 个输入,有 2...
