耐压测试仪绝缘电阻测试仪基本原理与选用

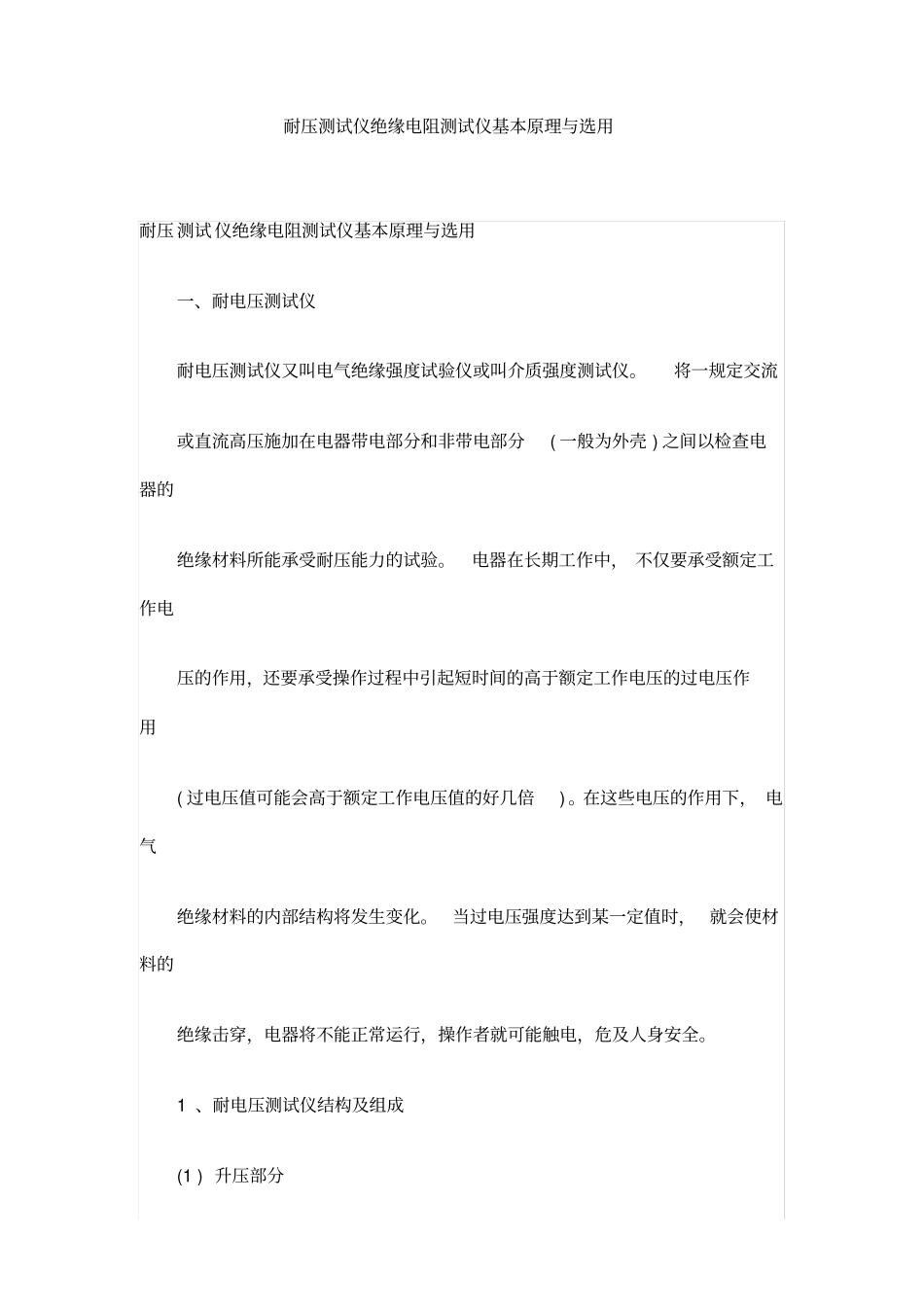

耐压测试仪绝缘电阻测试仪基本原理与选用_第1页
1/11

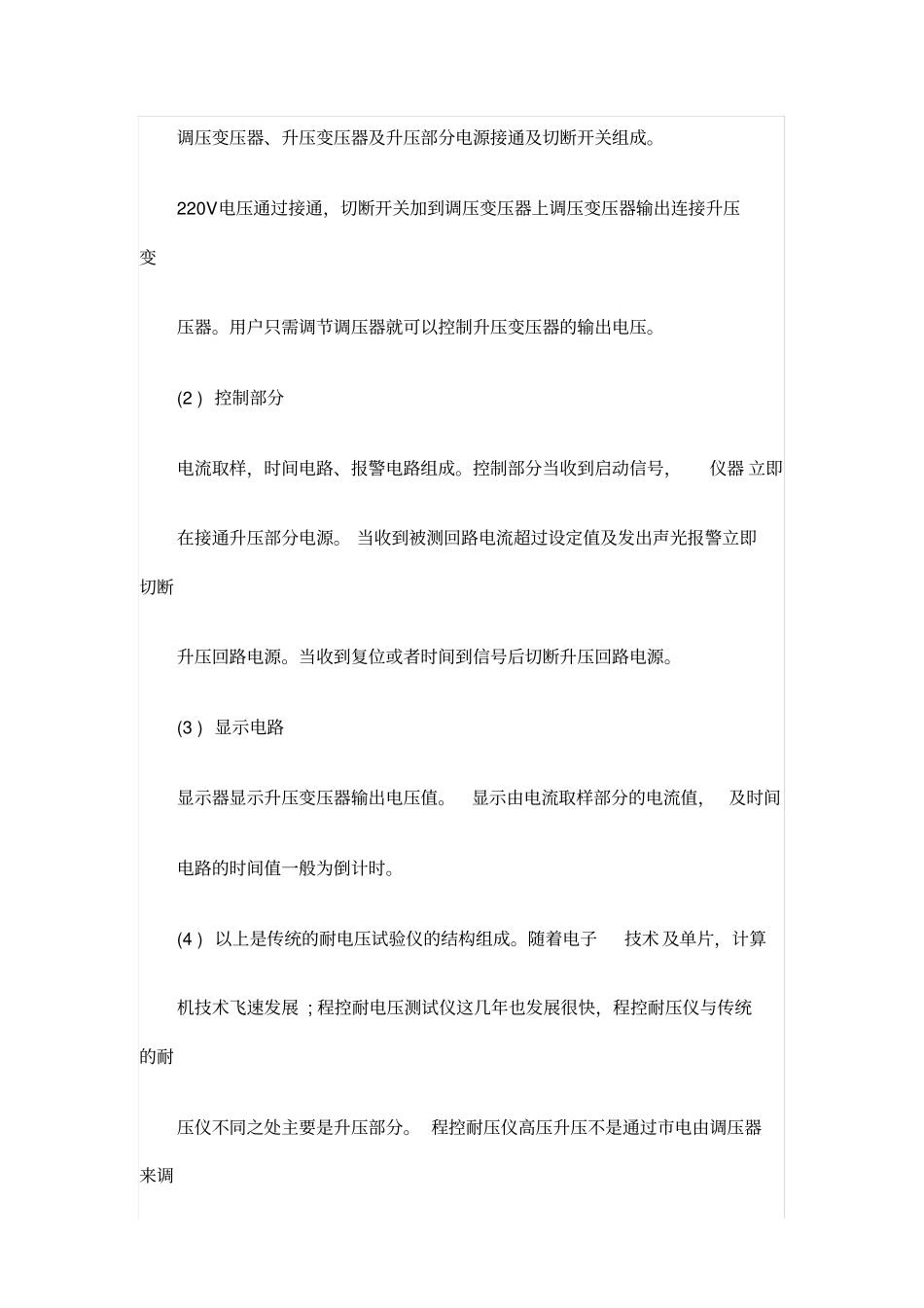

耐压测试仪绝缘电阻测试仪基本原理与选用_第2页
2/11

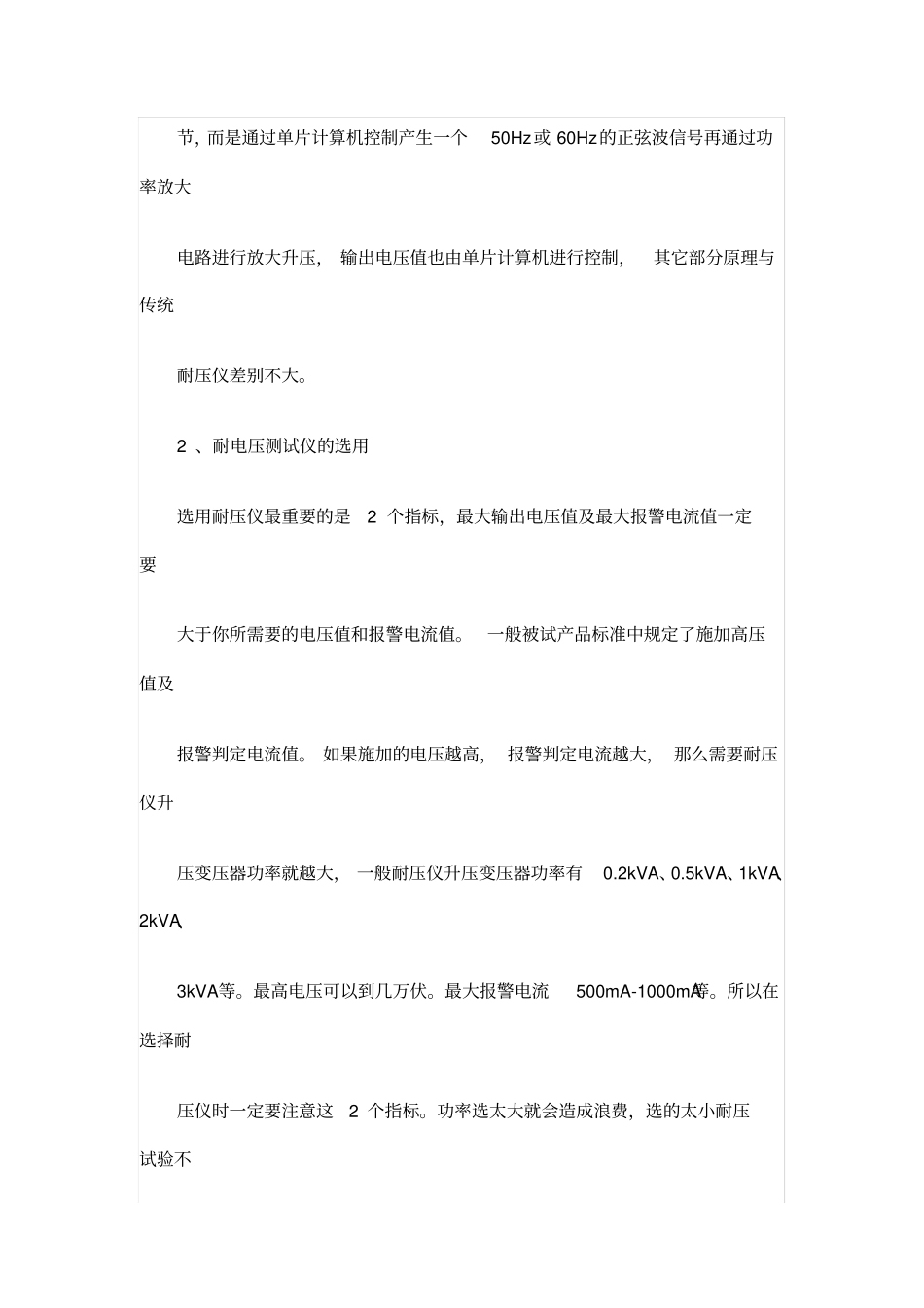

耐压测试仪绝缘电阻测试仪基本原理与选用_第3页
3/11
耐压测试仪绝缘电阻测试仪基本原理与选用耐压 测试 仪绝缘电阻测试仪基本原理与选用一、耐电压测试仪耐电压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪。将一规定交流或直流高压施加在电器带电部分和非带电部分( 一般为外壳 ) 之间以检查电器的绝缘材料所能承受耐压能力的试验。电器在长期工作中, 不仅要承受额定工作电压的作用,还要承受操作过程中引起短时间的高于额定工作电压的过电压作用( 过电压值可能会高于额定工作电压值的好几倍) 。在这些电压的作用下, 电气绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时, 就会使材料的绝缘击穿,电器将不能正常运行,操作者就可能触电,危及人身安全。1 、耐电压测试仪结构及组成(1 ) 升压部分调压变压器、升压变压器及升压部分电源接通及切断开关组成。220V电压通过接通,切断开关加到调压变压器上调压变压器输出连接升压变压器。用户只需调节调压器就可以控制升压变压器的输出电压。(2 ) 控制部分电流取样,时间电路、报警电路组成。控制部分当收到启动信号,仪器 立即在接通升压部分电源。 当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。当收到复位或者时间到信号后切断升压回路电源。(3 ) 显示电路显示器显示升压变压器输出电压值。显示由电流取样部分的电流值, 及时间电路的时间值一般为倒计时。(4 ) 以上是传统的耐电压试验仪的结构组成。随着电子技术 及单片,计算机技术飞速发展 ; 程控耐电压测试仪这几年也发展很快,程控耐压仪与传统的耐压仪不同之处主要是升压部分。 程控耐压仪高压升压不是通过市电由调压器来调节,而是通过单片计算机控制产生一个50Hz或 60Hz的正弦波信号再通过功率放大电路进行放大升压, 输出电压值也由单片计算机进行控制,其它部分原理与传统耐压仪差别不大。2 、耐电压测试仪的选用选用耐压仪最重要的是2 个指标,最大输出电压值及最大报警电流值一定要大于你所需要的电压值和报警电流值。一般被试产品标准中规定了施加高压值及报警判定电流值。 如果施加的电压越高, 报警判定电流越大, 那么需要耐压仪升压变压器功率就越大, 一般耐压仪升压变压器功率有0.2kVA、0.5kVA、1kVA、2kVA、3kVA等。最高电压可以到几万伏。最大报警电流500mA-1000mA等。所以在选择耐压仪时一定要注意这2 个指标。功率选太大就会造成浪费,选的太小耐压试验不能正确判断合格与否。根据IEC414 或(GB6738-86...
