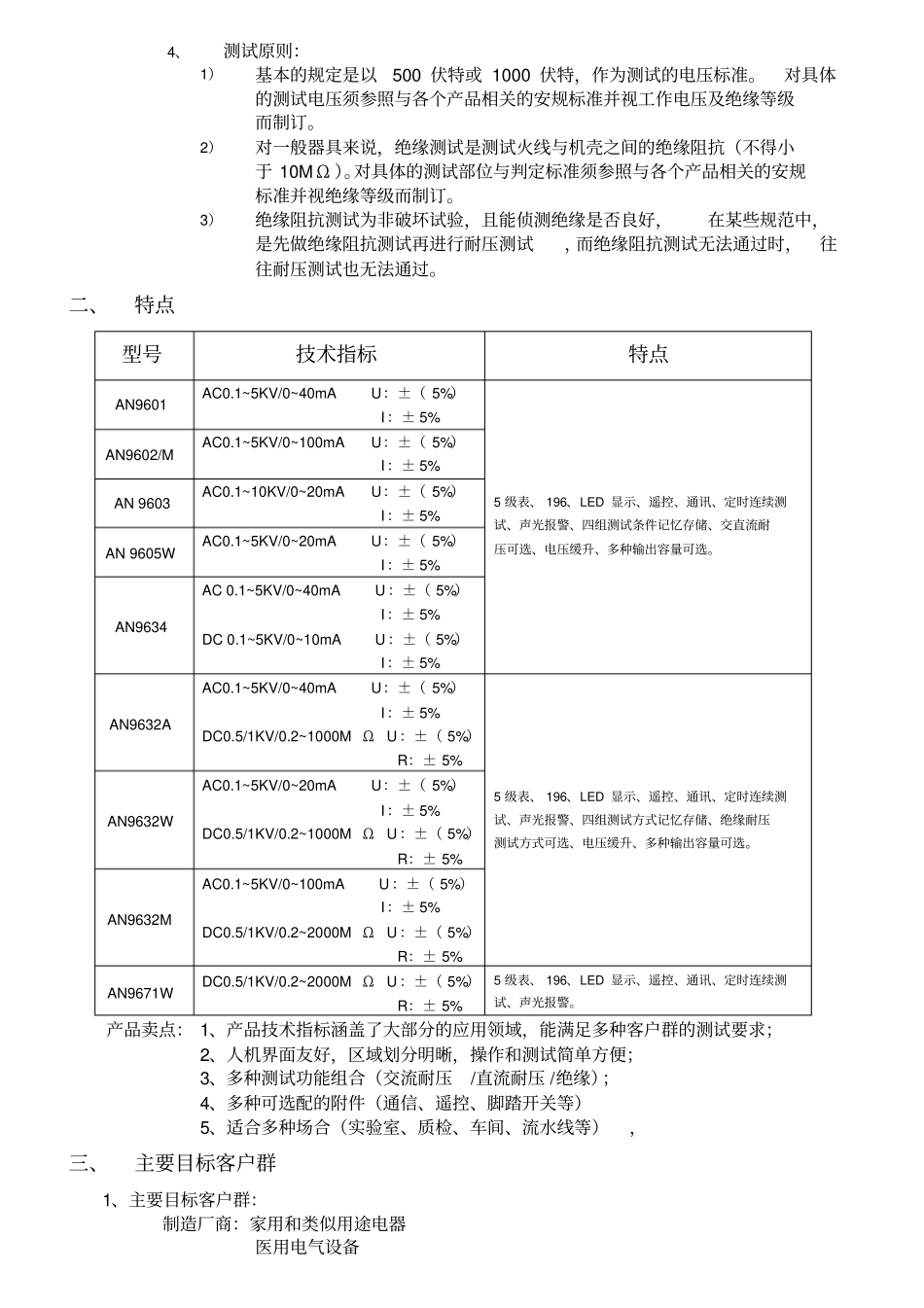

耐压测试和绝缘电阻测试仪培训资料_第2页
2/4

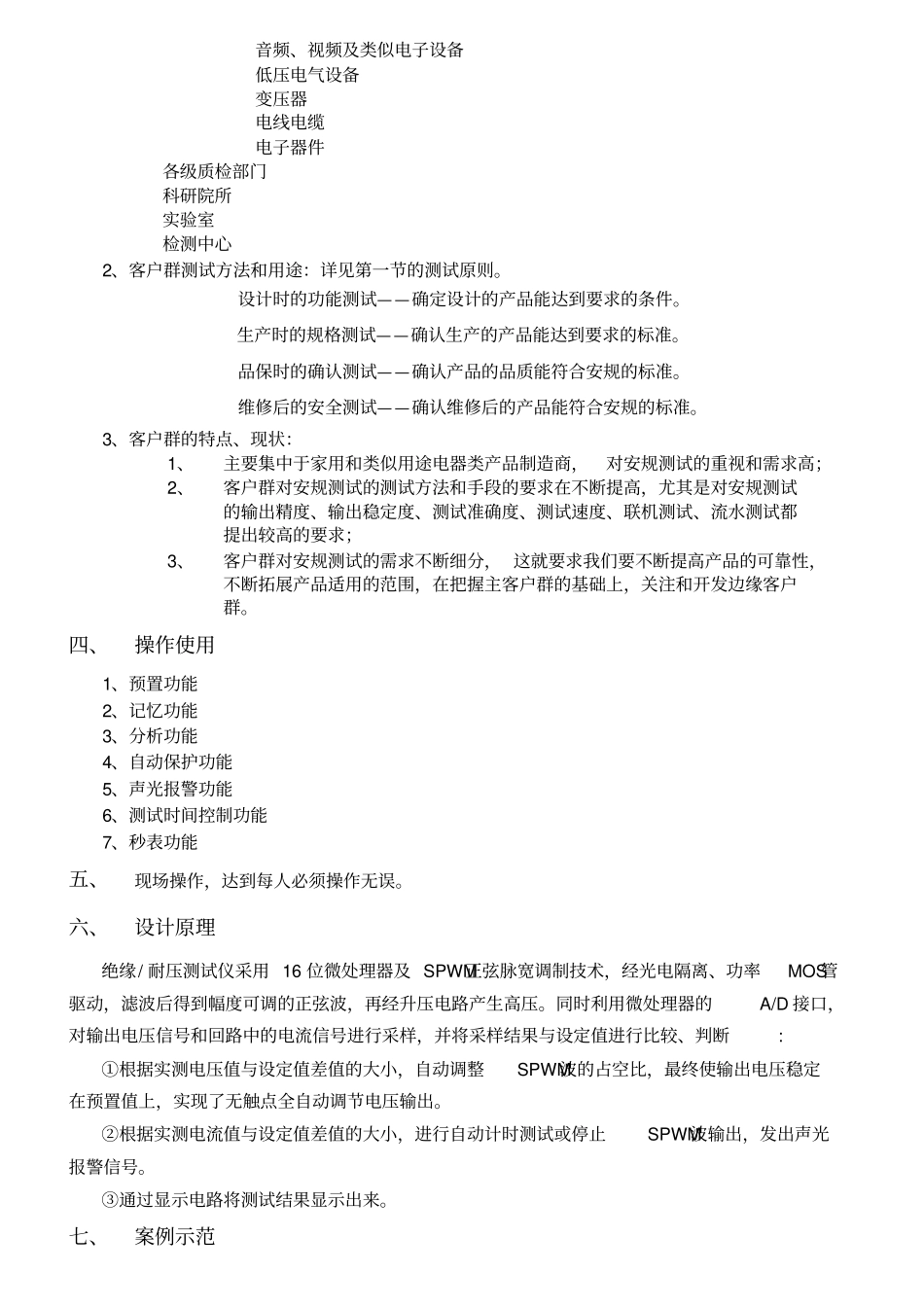

耐压测试和绝缘电阻测试仪培训资料_第3页
3/4
安规产品(耐压 /绝缘)培训讲义一、 原理一) 耐压测试仪1、测试目的:检测绝缘耐受工电作压或过电压的能力。检测绝缘材料的绝缘强度。检测因原材料、加工或运输造成的绝缘损伤。检验绝缘的电气间隙和爬电距离。2、测试原理:耐压测试是对各种低压电器装置、 绝缘材料和绝缘结构的抗电性能进行的测试。其测试原理是由测试仪提供一个恒定电压源(交流或者直流),要求此电压为高于被测产品正常工作电压的异常电压,并施加在被测产品上,在持续测试一段规定的时间后,根据漏电流的大小,即有无绝缘崩溃情形,来判定测试是否合格。3、常用标准: GB 4706.1-1998 ——家用和类似用途电器的安全通用要求GB 9706.1-1995 ——医用电气设备第一部分:安全通用要求GB/T 17627.1-1998 ——低压电气设备的高电压试验技术GB/T 17627.2-1998 ——低压电气设备的高电压试验技术4、测试原则:1)基本的规定是以两倍于被测物的工作电压+1000V,作为测试的电压标准。 对具体的测试电压须参照与各个产品相关的安规标准并视工作电压及绝缘等级而制订。2)对一般器具来说,耐压测试是测试火线与机壳之间的漏电流。对具体的测试部位与判定标准须参照与各个产品相关的安规标准并视绝缘等级而制订。3)本测试仪的量测的电流为高压输出端经由被测物至回路测试线的漏电电流。这种设计摒弃高压线、夹具与大地之间电阻的漏电流,提高测量精度,可测量到微小的电流。因此,在做测试时,被测物必须与地线和大地完全绝缘。 如果被测物地线直接接地,可能会造成无法测量到电流或所测量的电流不准确。二)绝缘电阻测试仪1、测试目的:了解绝缘结构的绝缘性能。 (由优质绝缘材料组成的合理的绝缘结构(或用绝缘系统)应具有良好的绝缘性能和较高的绝缘电阻);了解电器产品绝缘处理质量。 (电器产品绝缘处理不佳, 其绝缘性能将明显下降);了解绝缘受潮及受污染情况。 (当电气设备的绝缘受潮及受污染后,其绝缘电阻通常会明显下降) ;检验绝缘是否承受耐电压试验。 (若在电气设备的绝缘电阻低于某一限值时进行耐电压测试,将会产生较大的试验电流,造成热击穿而损坏电气设备的绝缘。因此,通常各式各样试验标准均规定在耐电压试验前,先测量绝缘电阻)。2、测试原理绝缘阻抗测试和直流耐压测试是非常相似的,其测试原理是由测试仪提供一个恒定电压源(直流)施加于与被测产品相关连的两点上,测量i ,根据欧姆定律计算电阻 R,可通过绝缘阻抗的大小来...
