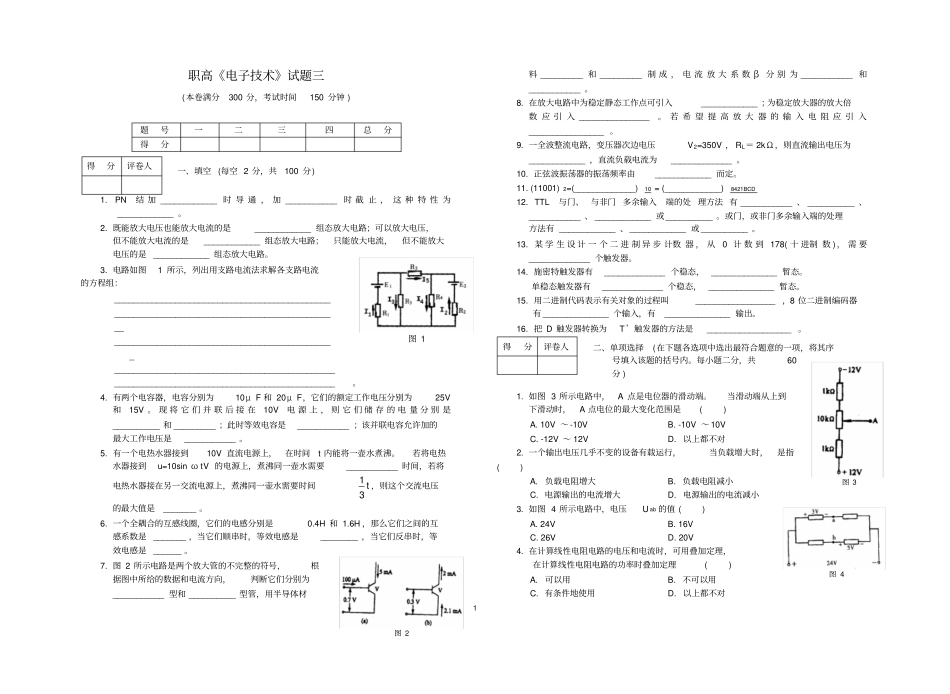

1 职高《电子技术》试题三(本卷满分300 分，考试时间150 分钟 ) 题号一二三四总分得分一、填空 (每空 2 分，共100 分) 1. PN结 加 ____________ 时 导 通 ， 加 ___________ 时 截 止 ， 这 种 特 性 为____________ 。2. 既能放大电压也能放大电流的是____________ 组态放大电路；可以放大电压，但不能放大电流的是____________ 组态放大电路；只能放大电流，但不能放大电压的是 ____________ 组态放大电路。3. 电路如图1 所示，列出用支路电流法求解各支路电流的方程组：______________________________________________________________________________________________ _______________________________________________ _______________________________________________ _______________________________________________。4. 有两个电容器，电容分别为10μ F 和 20μ F，它们的额定工作电压分别为25V和15V 。 现 将 它 们 并 联 后 接 在10V电 源 上 ， 则 它 们 储 存 的 电 量 分 别 是__________ 和 _________ ；此时等效电容是___________ ；该并联电容允许加的最大工作电压是___________ 。5. 有一个电热水器接到10V 直流电源上，在时间t 内能将一壶水煮沸。若将电热水器接到u=10sin ω tV 的电源上，煮沸同一壶水需要___________ 时间，若将电热水器接在另一交流电源上，煮沸同一壶水需要时间t31 ，则这个交流电压的最大值是_______ 。6. 一个全耦合的互感线圈，它们的电感分别是0.4H 和 1.6H ，那么它们之间的互感系数是 _______ ，当它们顺串时，等效电感是________ ，当它们反串时，等效电感是 ______ 。7. 图 2 所示电路是两个放大管的不完整的符号，根据图中所给的数据和电流方向，判断它们分别为___________ 型和 __________ 型管，用半导体材料 _________ 和 _________ 制 成 ， 电 流 放 大 系 数 β分 别 为 ___________ 和___________ 。8. 在放大电路中为稳定静态工作点可引入____________ ；为稳定放大器的放大倍数 应 引 入 _______________。 若 希 望 提 高 放 大 器 的 输 入 电 阻 应 引 入________________ 。9. 一全波整流电路，变压器次边电压V2=350V ， RL＝ 2kΩ ，则直流输出电压为____________ ，直流负载电流为_____________ 。10. 正弦波振荡器的振...
