联合平台施工方案

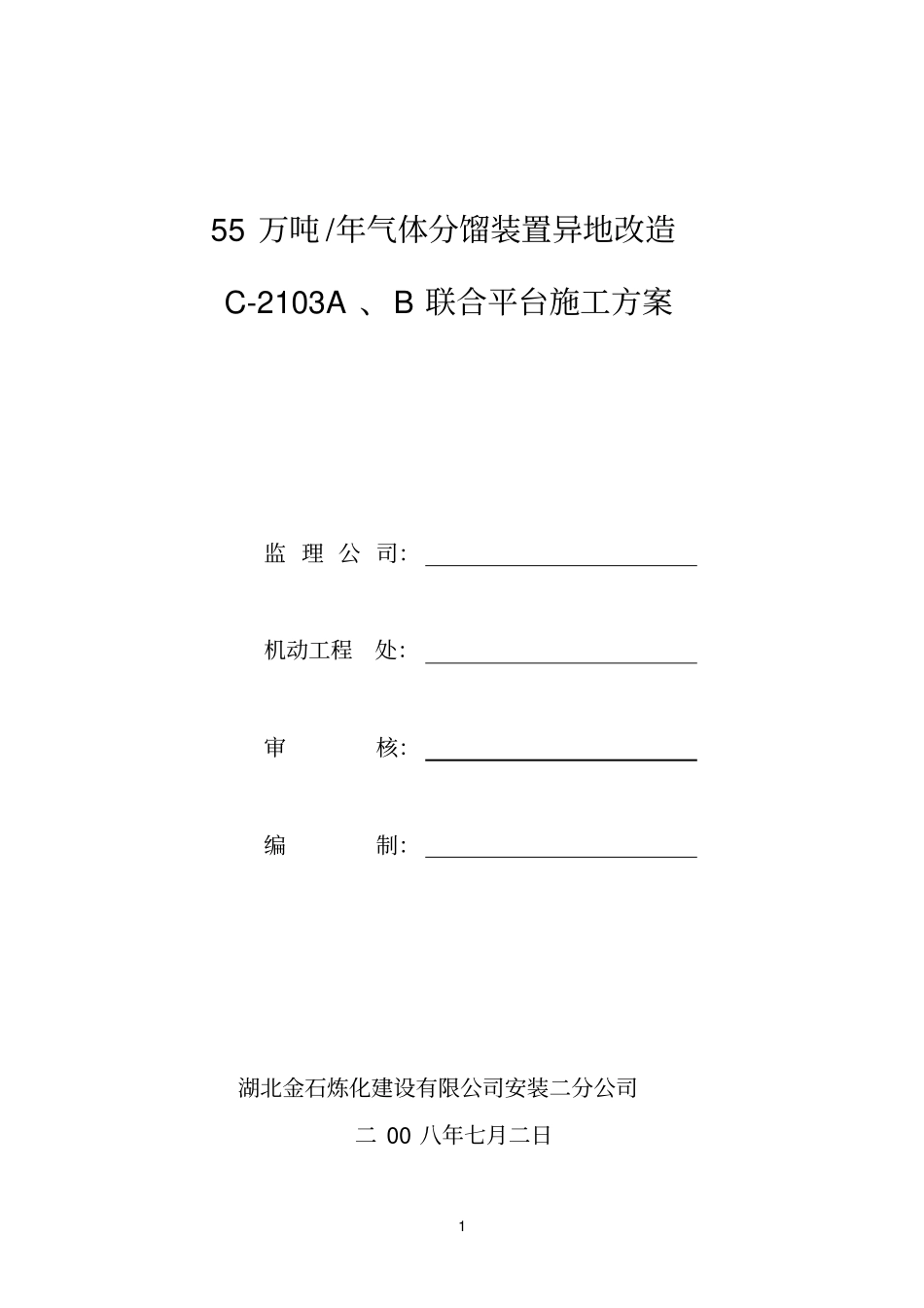

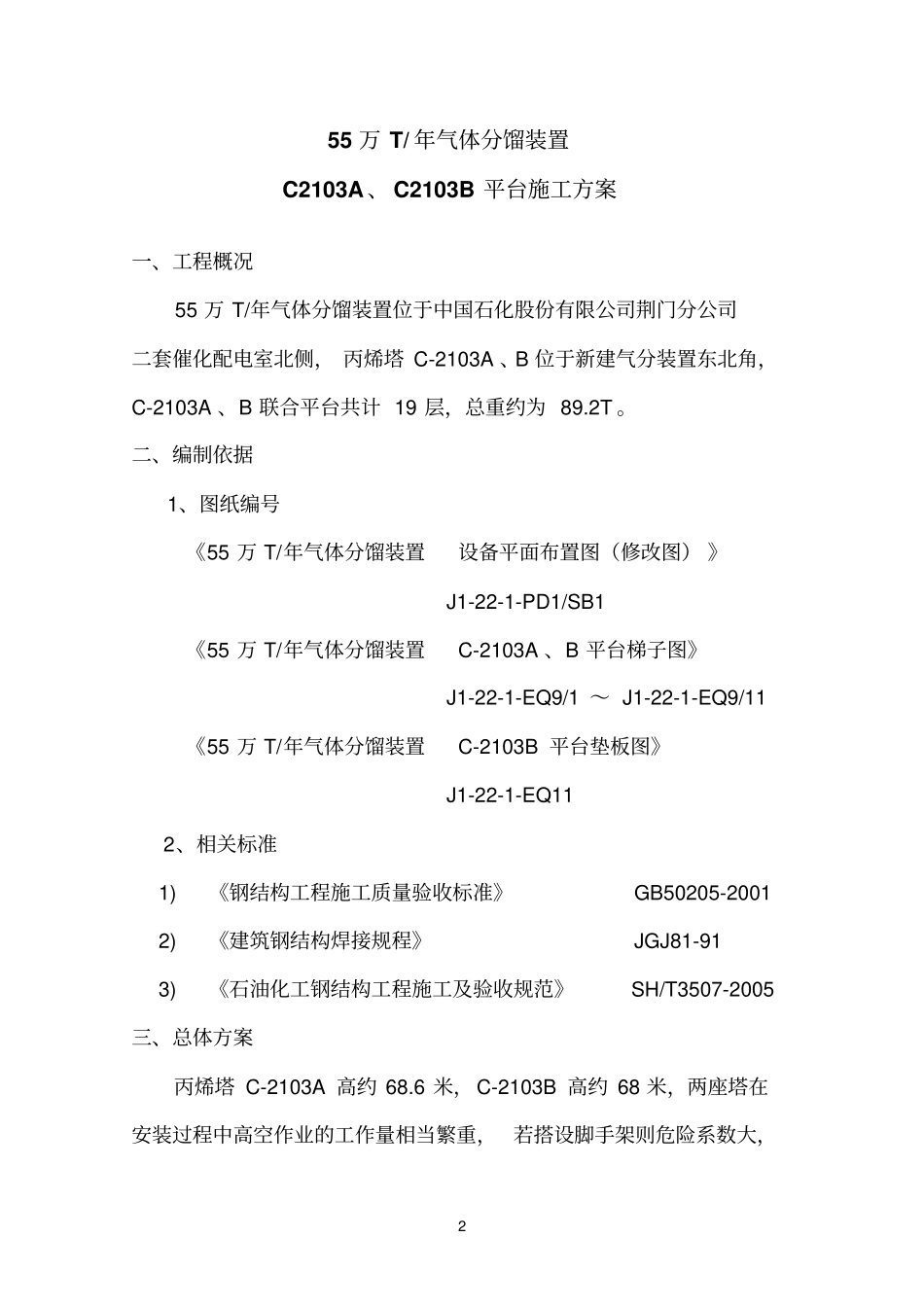

1 55 万吨 /年气体分馏装置异地改造C-2103A 、B 联合平台施工方案监 理 公 司：机动工程处：审核：编制：湖北金石炼化建设有限公司安装二分公司二 00 八年七月二日2 55 万 T/ 年气体分馏装置C2103A 、 C2103B 平台施工方案一、工程概况55 万 T/年气体分馏装置位于中国石化股份有限公司荆门分公司二套催化配电室北侧， 丙烯塔 C-2103A 、B 位于新建气分装置东北角，C-2103A 、B 联合平台共计 19 层，总重约为 89.2T 。二、编制依据1、图纸编号《55 万 T/年气体分馏装置设备平面布置图（修改图） 》J1-22-1-PD1/SB1 《55 万 T/年气体分馏装置C-2103A 、B 平台梯子图》J1-22-1-EQ9/1 ～ J1-22-1-EQ9/11 《55 万 T/年气体分馏装置C-2103B 平台垫板图》J1-22-1-EQ11 2、相关标准1)《钢结构工程施工质量验收标准》GB50205-2001 2)《建筑钢结构焊接规程》JGJ81-91 3)《石油化工钢结构工程施工及验收规范》SH/T3507-2005 三、总体方案丙烯塔 C-2103A 高约 68.6 米，C-2103B 高约 68 米，两座塔在安装过程中高空作业的工作量相当繁重，若搭设脚手架则危险系数大，3 且施工周期长，故将方案定为联合平台随筒体同时安装，并在平台上生根搭设脚手架配合塔体安装。筒体在热处理完毕运至现场后，在地面上先焊接三角架，组装平台，再进行筒体的吊装。在筒体组对完毕后，进行直梯的安装，并在平台上搭设脚手架为下一段筒体安装作准备。当具备安装过桥的条件后，进行过桥与斜梯的安装。C-2103A 半圈平台共计 5 层，整圈平台共计11 层。C-2103B 半圈平台共计 13 层，整圈平台共计4 层。因 C-2103B 半圈平台较多， 搭设脚手架时危险系数较高， 决定将标高 35640、标高 49400两层半圈平台利用预制C-2103A 的标高 64550层平台补装成整圈平台，以利于搭设脚手架及筒体组对等工作，待筒体全部安装完毕后，再将这两层半圈平台按图纸恢复，并将C-2103A标高 64550 层平台按图纸补装成整圈平台。标高 35640、标高 49400 两层需补为整圈的平台，在塔筒体安装垫板时也需将垫板补成整圈。四、施工程序1. 梯子和平台预制材料到货后检查材质证明书、产品合格证，并做外观检查，不得有严重的变形、锈蚀和损伤。钢材端边或断口处不应有分层、夹渣等缺陷当钢材表面有麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的 1/2。预制分为四部分：A、三角架及悬臂梁4 B、平台及栏杆C、过桥D、直梯及...
