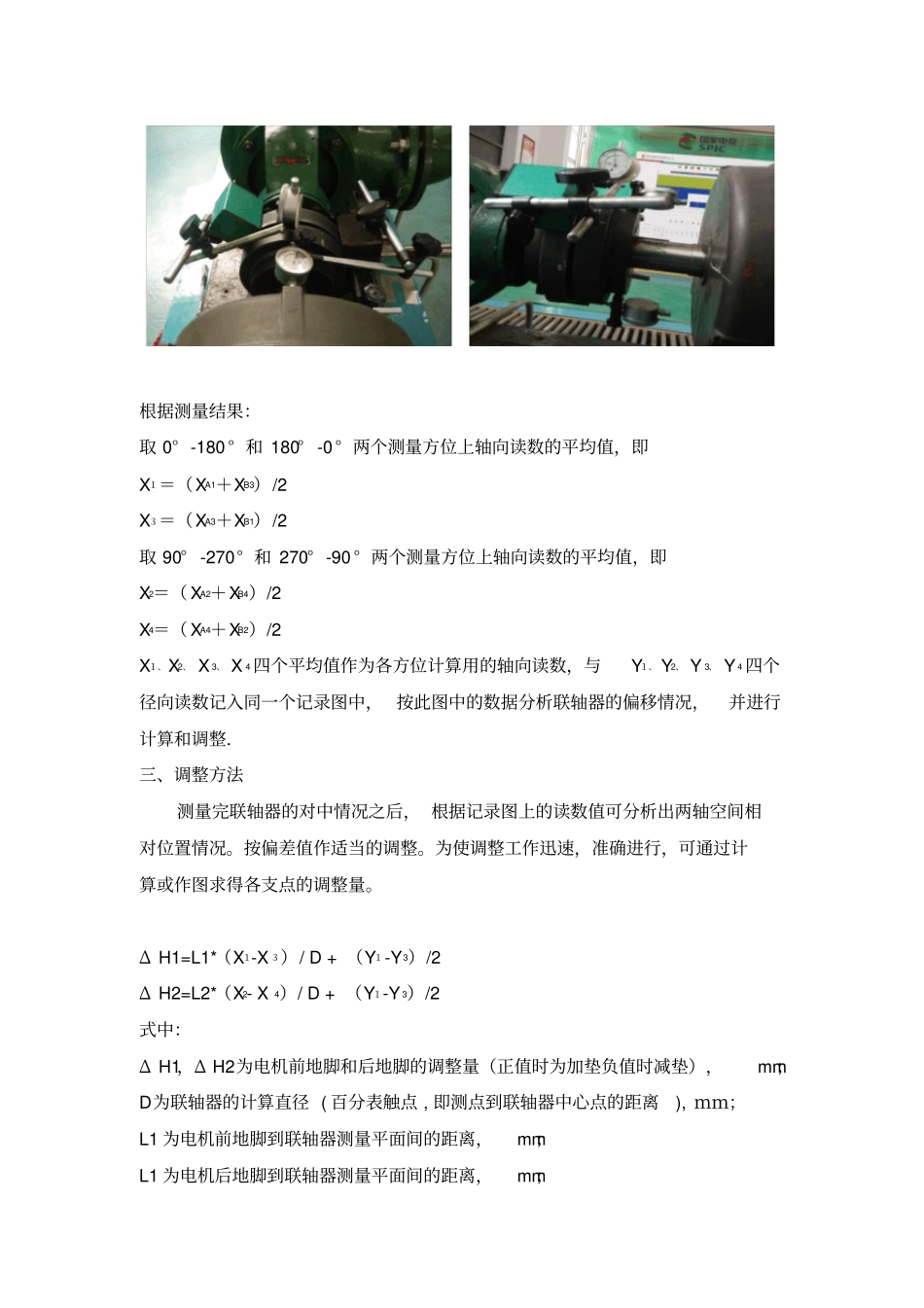

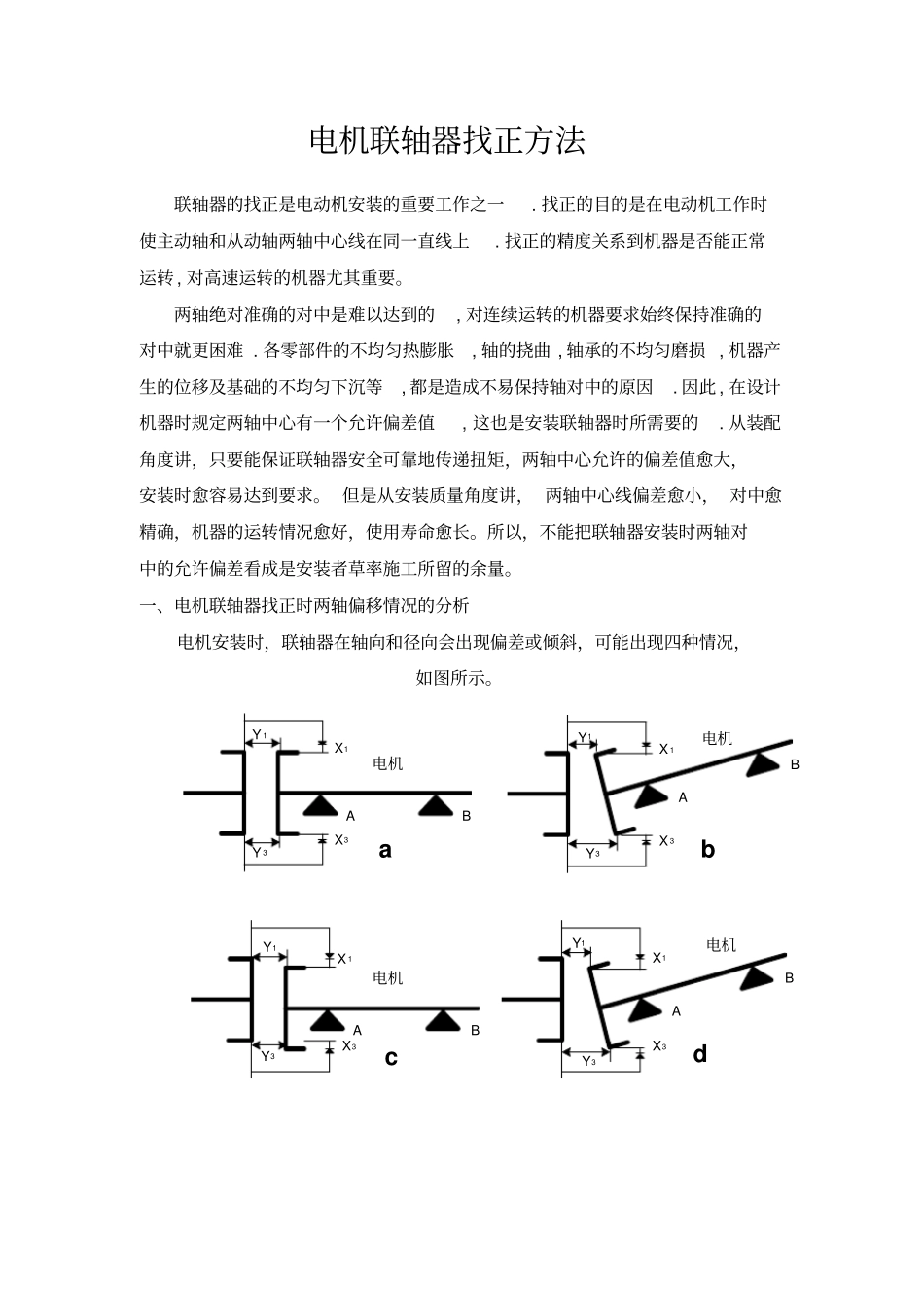

电机联轴器找正方法联轴器的找正是电动机安装的重要工作之一. 找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上. 找正的精度关系到机器是否能正常运转 , 对高速运转的机器尤其重要。两轴绝对准确的对中是难以达到的, 对连续运转的机器要求始终保持准确的对中就更困难 . 各零部件的不均匀热膨胀, 轴的挠曲 , 轴承的不均匀磨损 , 机器产生的位移及基础的不均匀下沉等, 都是造成不易保持轴对中的原因. 因此 , 在设计机器时规定两轴中心有一个允许偏差值, 这也是安装联轴器时所需要的. 从装配角度讲,只要能保证联轴器安全可靠地传递扭矩,两轴中心允许的偏差值愈大,安装时愈容易达到要求。 但是从安装质量角度讲, 两轴中心线偏差愈小, 对中愈精确,机器的运转情况愈好,使用寿命愈长。所以,不能把联轴器安装时两轴对中的允许偏差看成是安装者草率施工所留的余量。一、电机联轴器找正时两轴偏移情况的分析电机安装时,联轴器在轴向和径向会出现偏差或倾斜,可能出现四种情况,如图所示。ABX 3Y3Y1X 1ABX3Y3Y1X 1ABX3Y 3Y 1X1acbABX3Y3Y1X1d电机电机电机电机根据上图所示对主动轴和从动轴相对位置的分析见表a b c d X1=X3 两周同心X1≠X3 两周不同心X1=X3 两周同心X1≠X3 两周不同心Y1=Y3 两轴平行Y1=Y3 两轴平行Y1≠Y3 两轴不平行Y1≠Y3 两轴不平行二、测量方法安装电机时, 一般是在电机中心位置固定并调整完水平之后,再进行联轴器的找正。通过测量与计算, 分析偏差情况, 调整电动机轴中心位置以达到主动与从动轴既同心,又平行。三表测量法 (又称两点测量法) 三表测量法与两表测量法不同之出是在与轴中心等距离处对称布置两块百分表,在测量一个方位上径向读数和轴向读数的同时,在相对的一个方位上测其轴向读数,即同时测量相对两方位上的轴向读数,可以消除轴在盘车时窜动对轴向读数的影响,其测量记录图如图所示:YX AX B电机水泵L1L20-180 °90-270 °180-0 °270-90 °Y 1Y 2Y 3Y 4X A1X B1XA2XB2X A3X B3X A4X B4ΔH1ΔH2D根据测量结果:取 0° -180 ° 和 180° -0 ° 两个测量方位上轴向读数的平均值,即X1=(XA1+XB3)/2 X3=(XA3+XB1)/2 取 90° -270° 和 270° -90 ° 两个测量方位上轴向读数的平均值,即X2=( XA2+XB4)/2 X4=( XA4+XB2)/2 X1、X2、 X 3、 X 4 四个平均值作为各方位计算用的轴向读数...
