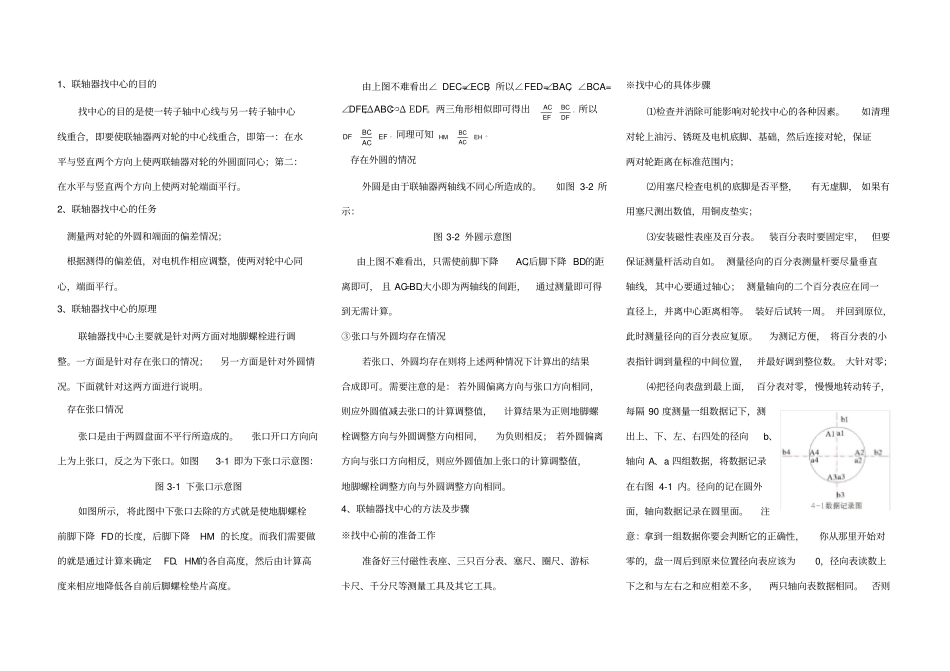

联轴器对轮找中心_第2页
2/3

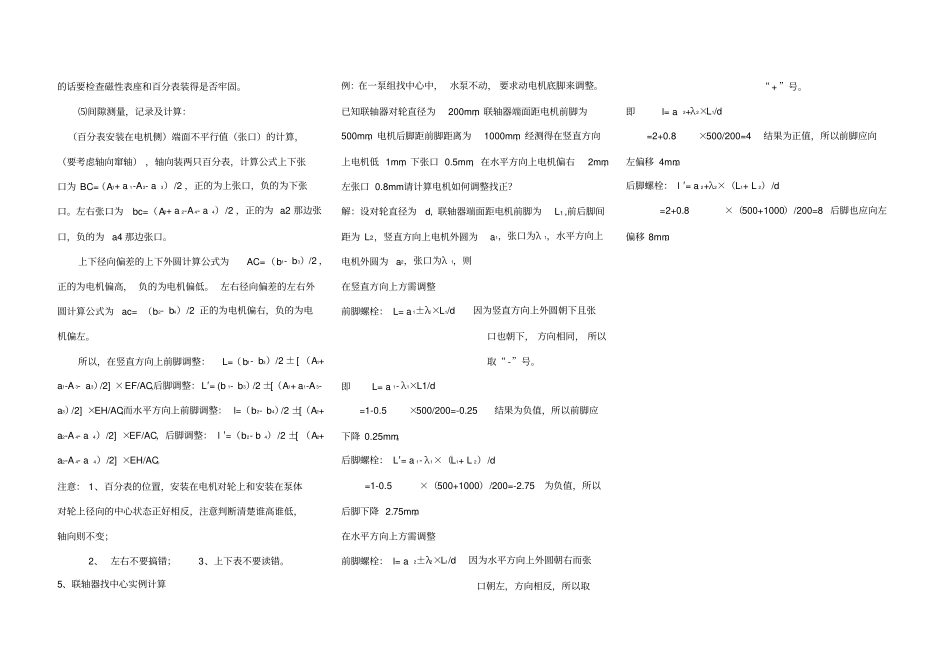

联轴器对轮找中心_第3页
3/3
联轴器对轮找中心1、联轴器找中心的目的找中心的目的是使一转子轴中心线与另一转子轴中心线重合,即要使联轴器两对轮的中心线重合,即第一:在水平与竖直两个方向上使两联轴器对轮的外圆面同心;第二:在水平与竖直两个方向上使两对轮端面平行。2、联轴器找中心的任务测量两对轮的外圆和端面的偏差情况;根据测得的偏差值,对电机作相应调整,使两对轮中心同心,端面平行。3、联轴器找中心的原理联轴器找中心主要就是针对两方面对地脚螺栓进行调整。一方面是针对存在张口的情况;另一方面是针对外圆情况。下面就针对这两方面进行说明。存在张口情况张口是由于两圆盘面不平行所造成的。张口开口方向向上为上张口,反之为下张口。如图3-1 即为下张口示意图:图 3-1 下张口示意图如图所示, 将此图中下张口去除的方式就是使地脚螺栓前脚下降 FD的长度,后脚下降HM 的长度。而我们需要做的就是通过计算来确定FD、HM的各自高度,然后由计算高度来相应地降低各自前后脚螺栓垫片高度。由上图不难看出∠ DEC=∠ECB,所以∠FED=∠BAC,∠BCA=∠DFE,ΔABC∽Δ EDF。两三角形相似即可得出DFBCEFAC,所以EFACBCDF,同理可知EHACBCHM。存在外圆的情况外圆是由于联轴器两轴线不同心所造成的。如图 3-2 所示:图 3-2 外圆示意图由上图不难看出,只需使前脚下降AC,后脚下降 BD的距离即可, 且 AC=BD,大小即为两轴线的间距,通过测量即可得到无需计算。③张口与外圆均存在情况若张口、外圆均存在则将上述两种情况下计算出的结果合成即可。需要注意的是: 若外圆偏离方向与张口方向相同,则应外圆值减去张口的计算调整值,计算结果为正则地脚螺栓调整方向与外圆调整方向相同,为负则相反; 若外圆偏离方向与张口方向相反,则应外圆值加上张口的计算调整值,地脚螺栓调整方向与外圆调整方向相同。4、联轴器找中心的方法及步骤※找中心前的准备工作准备好三付磁性表座、三只百分表、塞尺、圈尺、游标卡尺、千分尺等测量工具及其它工具。※找中心的具体步骤⑴检查并消除可能影响对轮找中心的各种因素。如清理对轮上油污、锈斑及电机底脚、基础,然后连接对轮,保证两对轮距离在标准范围内;⑵用塞尺检查电机的底脚是否平整,有无虚脚, 如果有用塞尺测出数值,用铜皮垫实;⑶安装磁性表座及百分表。装百分表时要固定牢,但要保证测量杆活动自如。 测量径向的百分表测量杆要尽量垂直轴线,其中心要通过轴心; 测量轴向的二个百分表应在同一直径上,并...
