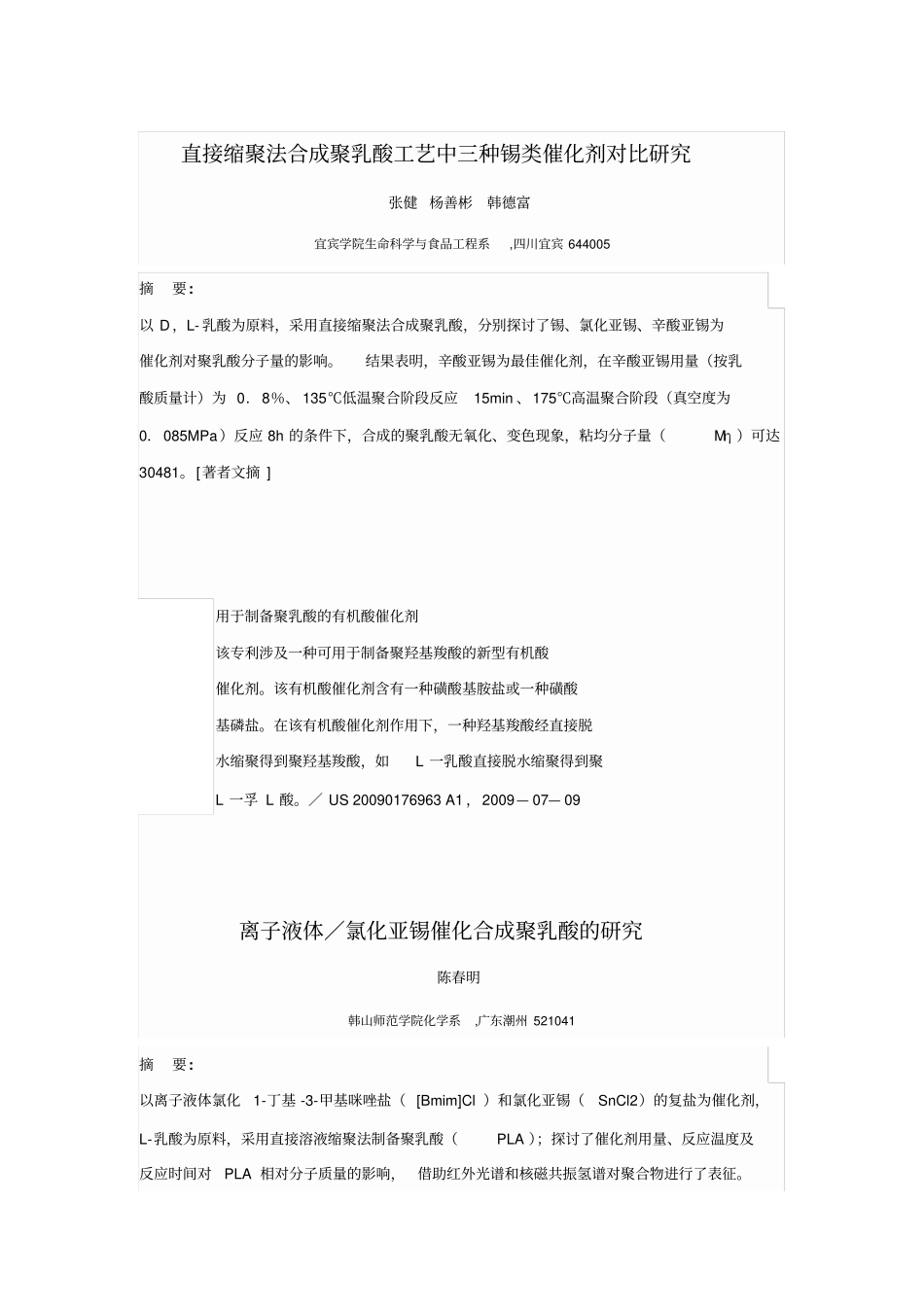

直接缩聚法合成聚乳酸工艺中三种锡类催化剂对比研究张健 杨善彬韩德富宜宾学院生命科学与食品工程系,四川宜宾 644005 摘要: 以 D，L- 乳酸为原料，采用直接缩聚法合成聚乳酸，分别探讨了锡、氯化亚锡、辛酸亚锡为催化剂对聚乳酸分子量的影响
结果表明，辛酸亚锡为最佳催化剂，在辛酸亚锡用量（按乳酸质量计）为 0．8％、 135℃低温聚合阶段反应15min 、175℃高温聚合阶段（真空度为0．085MPa）反应 8h 的条件下，合成的聚乳酸无氧化、变色现象，粘均分子量（Mη ）可达30481
[著者文摘 ] 用于制备聚乳酸的有机酸催化剂该专利涉及一种可用于制备聚羟基羧酸的新型有机酸催化剂
该有机酸催化剂含有一种磺酸基胺盐或一种磺酸基磷盐
在该有机酸催化剂作用下，一种羟基羧酸经直接脱水缩聚得到聚羟基羧酸，如L 一乳酸直接脱水缩聚得到聚L 一孚 L 酸
／ US 20090176963 A1 ，2009— 07— 09 离子液体／氯化亚锡催化合成聚乳酸的研究陈春明韩山师范学院化学系,广东潮州 521041 摘要: 以离子液体氯化1-丁基 -3-甲基咪唑盐（ [Bmim]Cl ）和氯化亚锡（SnCl2）的复盐为催化剂，L-乳酸为原料，采用直接溶液缩聚法制备聚乳酸（PLA ）；探讨了催化剂用量、反应温度及反应时间对PLA 相对分子质量的影响，借助红外光谱和核磁共振氢谱对聚合物进行了表征

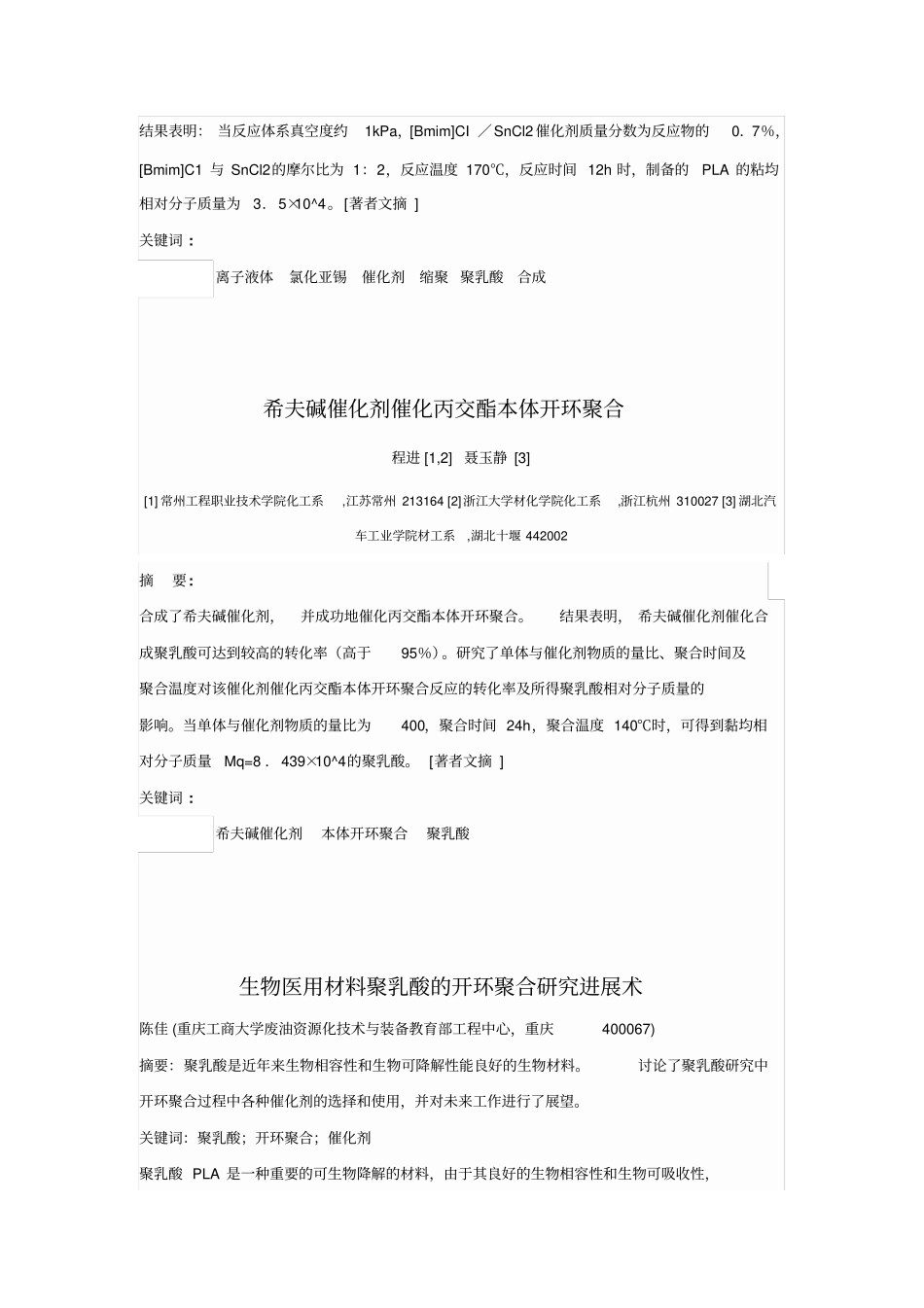

结果表明： 当反应体系真空度约1kPa，[Bmim]CI ／SnCl2催化剂质量分数为反应物的0．7％，[Bmim]C1 与 SnCl2的摩尔比为 1：2，反应温度 170℃，反应时间 12h 时，制备的PLA 的粘均相对分子质量为3．5×10^4
[著者文摘 ] 关键词 : 离子液体氯化亚锡催化剂缩聚 聚乳酸合成希夫碱催化剂催化丙交酯本体开环聚合程进 [1,2] 聂玉静 [3] [1] 常州工程职业技
