脚手架工程技术交底记录

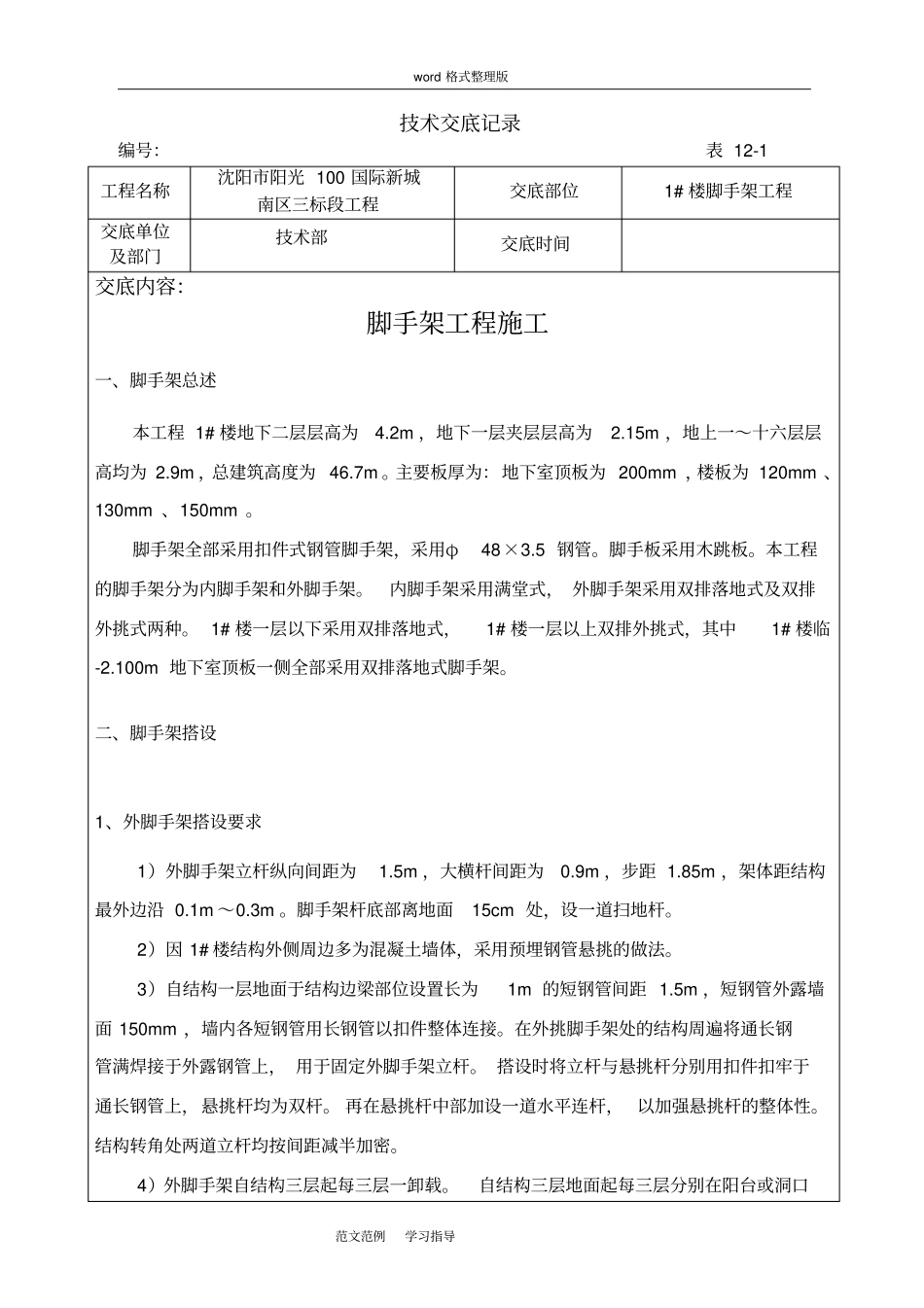

word 格式整理版范文范例学习指导技术交底记录编号：表 12-1 工程名称沈阳市阳光 100 国际新城南区三标段工程交底部位1# 楼脚手架工程交底单位及部门技术部交底时间交底内容：脚手架工程施工一、脚手架总述本工程 1# 楼地下二层层高为4.2m ，地下一层夹层层高为2.15m ，地上一～十六层层高均为 2.9m ，总建筑高度为 46.7m 。主要板厚为：地下室顶板为 200mm ，楼板为 120mm 、130mm 、150mm 。脚手架全部采用扣件式钢管脚手架，采用φ48×3.5 钢管。脚手板采用木跳板。本工程的脚手架分为内脚手架和外脚手架。内脚手架采用满堂式， 外脚手架采用双排落地式及双排外挑式两种。 1# 楼一层以下采用双排落地式，1# 楼一层以上双排外挑式，其中1# 楼临-2.100m 地下室顶板一侧全部采用双排落地式脚手架。二、脚手架搭设1、外脚手架搭设要求1）外脚手架立杆纵向间距为1.5m ，大横杆间距为0.9m ，步距 1.85m ，架体距结构最外边沿 0.1m ～0.3m 。脚手架杆底部离地面15cm 处，设一道扫地杆。2）因 1# 楼结构外侧周边多为混凝土墙体，采用预埋钢管悬挑的做法。3）自结构一层地面于结构边梁部位设置长为1m 的短钢管间距 1.5m ，短钢管外露墙面 150mm ，墙内各短钢管用长钢管以扣件整体连接。在外挑脚手架处的结构周遍将通长钢管满焊接于外露钢管上， 用于固定外脚手架立杆。 搭设时将立杆与悬挑杆分别用扣件扣牢于通长钢管上，悬挑杆均为双杆。 再在悬挑杆中部加设一道水平连杆， 以加强悬挑杆的整体性。结构转角处两道立杆均按间距减半加密。4）外脚手架自结构三层起每三层一卸载。自结构三层地面起每三层分别在阳台或洞口word 格式整理版范文范例学习指导处的梁或板上预埋2φ10 圆钢＠ 3000 挑环做为联墙点，位置与立杆相对应。要求挑环必须套在梁主筋及板底筋上，长度满足能套住外挑水平杆，2 根挑环布置间距为1.5m ，且上下层挑环应错开埋设。联墙杆同建筑物的外墙垂直，且心须固定在支承架横杆层。5）由于本工程地上结构建筑轮廓较地下部分相对缩小，故部分地上结构外脚手架采用双排落地式脚手架，架体支撑在地下室顶板之上。6）每 7 根立杆设一组剪刀撑，与地面夹角为45° ~ 60° ，上下及纵向应连续设置，并与立杆和横向水平杆扣牢。剪刀撑搭接长度500mm ，用 3 个扣件连接。7）脚手架每排设置防护拦杆、踢脚杆。防护拦杆设置高度为1.2m ，防护栏杆搭接应当严密，不得留有间隙，踢脚杆设...
