脚手架搭设方案满堂脚手架

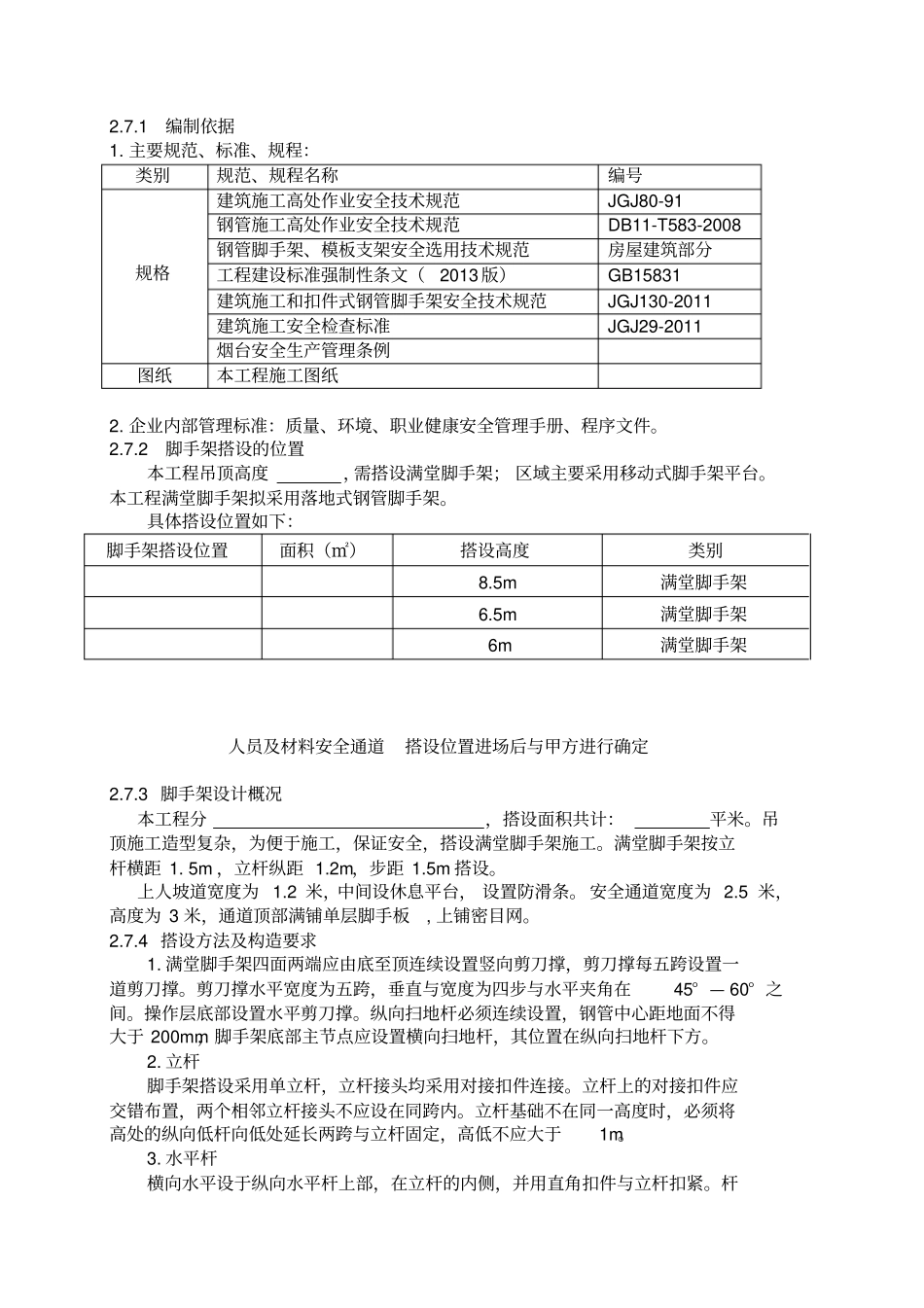

脚手架搭设方案满堂脚手架_第1页
1/13
脚手架搭设方案满堂脚手架_第2页
2/13
脚手架搭设方案满堂脚手架_第3页
3/13
2.7.1 编制依据1. 主要规范、标准、规程:类别规范、规程名称编号规格建筑施工高处作业安全技术规范JGJ80-91 钢管施工高处作业安全技术规范DB11-T583-2008 钢管脚手架、模板支架安全选用技术规范房屋建筑部分工程建设标准强制性条文(2013 版)GB15831 建筑施工和扣件式钢管脚手架安全技术规范JGJ130-2011 建筑施工安全检查标准JGJ29-2011 烟台安全生产管理条例图纸本工程施工图纸2. 企业内部管理标准:质量、环境、职业健康安全管理手册、程序文件。2.7.2 脚手架搭设的位置本工程吊顶高度,需搭设满堂脚手架; 区域主要采用移动式脚手架平台。本工程满堂脚手架拟采用落地式钢管脚手架。具体搭设位置如下:脚手架搭设位置面积(㎡)搭设高度类别8.5m 满堂脚手架6.5m 满堂脚手架6m 满堂脚手架人员及材料安全通道搭设位置进场后与甲方进行确定2.7.3 脚手架设计概况本工程分,搭设面积共计:平米。吊顶施工造型复杂,为便于施工,保证安全,搭设满堂脚手架施工。满堂脚手架按立杆横距 1. 5m ,立杆纵距 1.2m,步距 1.5m 搭设。上人坡道宽度为 1.2 米,中间设休息平台, 设置防滑条。 安全通道宽度为 2.5 米,高度为 3 米,通道顶部满铺单层脚手板, 上铺密目网。2.7.4 搭设方法及构造要求1. 满堂脚手架四面两端应由底至顶连续设置竖向剪刀撑,剪刀撑每五跨设置一道剪刀撑。剪刀撑水平宽度为五跨,垂直与宽度为四步与水平夹角在45° — 60° 之间。操作层底部设置水平剪刀撑。纵向扫地杆必须连续设置,钢管中心距地面不得大于 200mm,脚手架底部主节点应设置横向扫地杆,其位置在纵向扫地杆下方。2. 立杆脚手架搭设采用单立杆,立杆接头均采用对接扣件连接。立杆上的对接扣件应交错布置,两个相邻立杆接头不应设在同跨内。立杆基础不在同一高度时,必须将高处的纵向低杆向低处延长两跨与立杆固定,高低不应大于1m。3. 水平杆横向水平设于纵向水平杆上部,在立杆的内侧,并用直角扣件与立杆扣紧。杆件接头交错布置,两相邻杆件接头不应设置在同步或同跨内,接头中心距主节点的距离不宜大于纵距的3 分之 1。4. 脚手板操作层满铺脚手板施工作业。5. 防滑扣脚手架搭设管头出头不小于十公分。2.7.5 材质要求 1.钢管:钢管扣件必须进行抽样检测。钢管规格φ48×3.0mm,钢管应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管必须涂有防锈并严禁打孔。2. 扣件:采用可锻造铸铁制作的扣件,...
