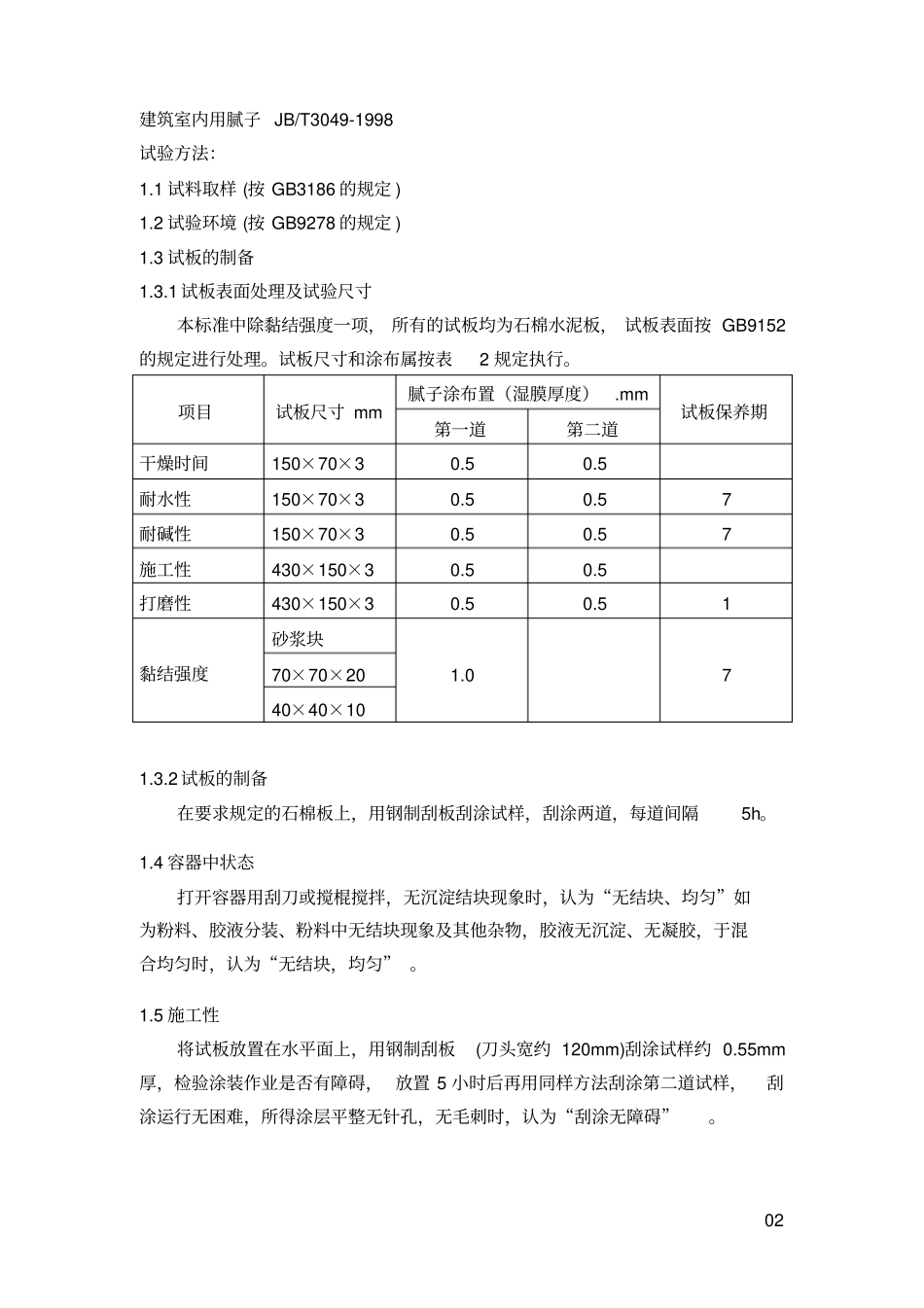

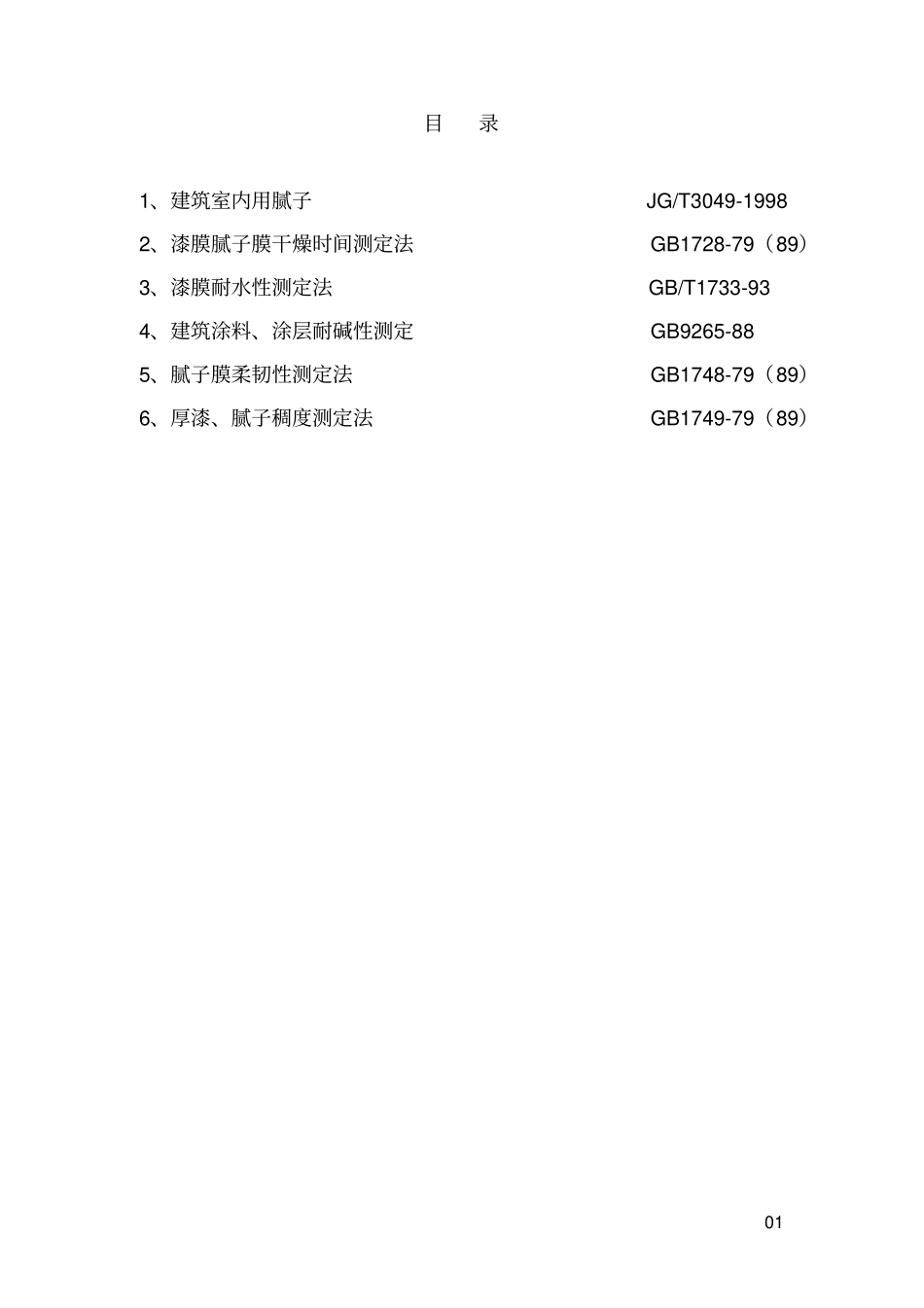

云南西力城技术发展有限公司腻子试验方法目录1、建筑室内用腻子JG/T3049-1998 2、漆膜腻子膜干燥时间测定法GB1728-79（89）3、漆膜耐水性测定法GB/T1733-93 4、建筑涂料、涂层耐碱性测定GB9265-88 5、腻子膜柔韧性测定法GB1748-79（89）6、厚漆、腻子稠度测定法GB1749-79（89）01 建筑室内用腻子 JB/T3049-1998 试验方法：1.1 试料取样 (按 GB3186 的规定 ) 1.2 试验环境 (按 GB9278 的规定 ) 1.3 试板的制备1.3.1 试板表面处理及试验尺寸本标准中除黏结强度一项， 所有的试板均为石棉水泥板， 试板表面按 GB9152的规定进行处理。试板尺寸和涂布属按表2 规定执行。项目试板尺寸 mm 腻子涂布置（湿膜厚度）.mm 试板保养期第一道第二道干燥时间150×70×30.5 0.5 耐水性150×70×30.5 0.5 7 耐碱性150×70×30.5 0.5 7 施工性430×150×30.5 0.5 打磨性430×150×30.5 0.5 1 黏结强度砂浆块1.0 7 70×70×2040×40×101.3.2 试板的制备在要求规定的石棉板上，用钢制刮板刮涂试样，刮涂两道，每道间隔5h。1.4 容器中状态打开容器用刮刀或搅棍搅拌，无沉淀结块现象时，认为“无结块、均匀”如为粉料、胶液分装、粉料中无结块现象及其他杂物，胶液无沉淀、无凝胶，于混合均匀时，认为“无结块，均匀” 。1.5 施工性将试板放置在水平面上，用钢制刮板(刀头宽约 120mm)刮涂试样约 0.55mm厚，检验涂装作业是否有障碍， 放置 5 小时后再用同样方法刮涂第二道试样，刮涂运行无困难，所得涂层平整无针孔，无毛刺时，认为“刮涂无障碍”。02 1.6 干燥时间（按 GB1728-29 中乙法的规定进行）。1.7 打磨性1.7.1 试验仪器打磨试验机如图 1 所示2 3 4 1 5 ON OFF ←---------------------------------------6 图 1 打磨试验机构造示意图1-电源开关； 2-滑动架； 3-打磨块及夹具； 4-试验合板； 5-计算器； 6-电动机打磨试验机具一种利因贴有砂纸的试块在板的涂层表面作直线运动往复运动，进行打磨的仪器。打磨试验机由打磨块及夹具、滑动架、试验合板、电动机、电源开关、计算器等部分构成。在 90mm×38mm×25mm的硬木板上，贴有16mm厚的泡沫塑料块作为垫层构成打磨快。1.7.2 试验操作使用前将 120 目(10 号)干磨砂纸贴于打磨块上。将试板水平地固定在打磨实验机的试验合板上。将贴有砂纸的打磨块置于试板的腻子涂层上，试板承受450+5g 的负荷（打磨块及夹具的总重）往复磨擦涂磨...
