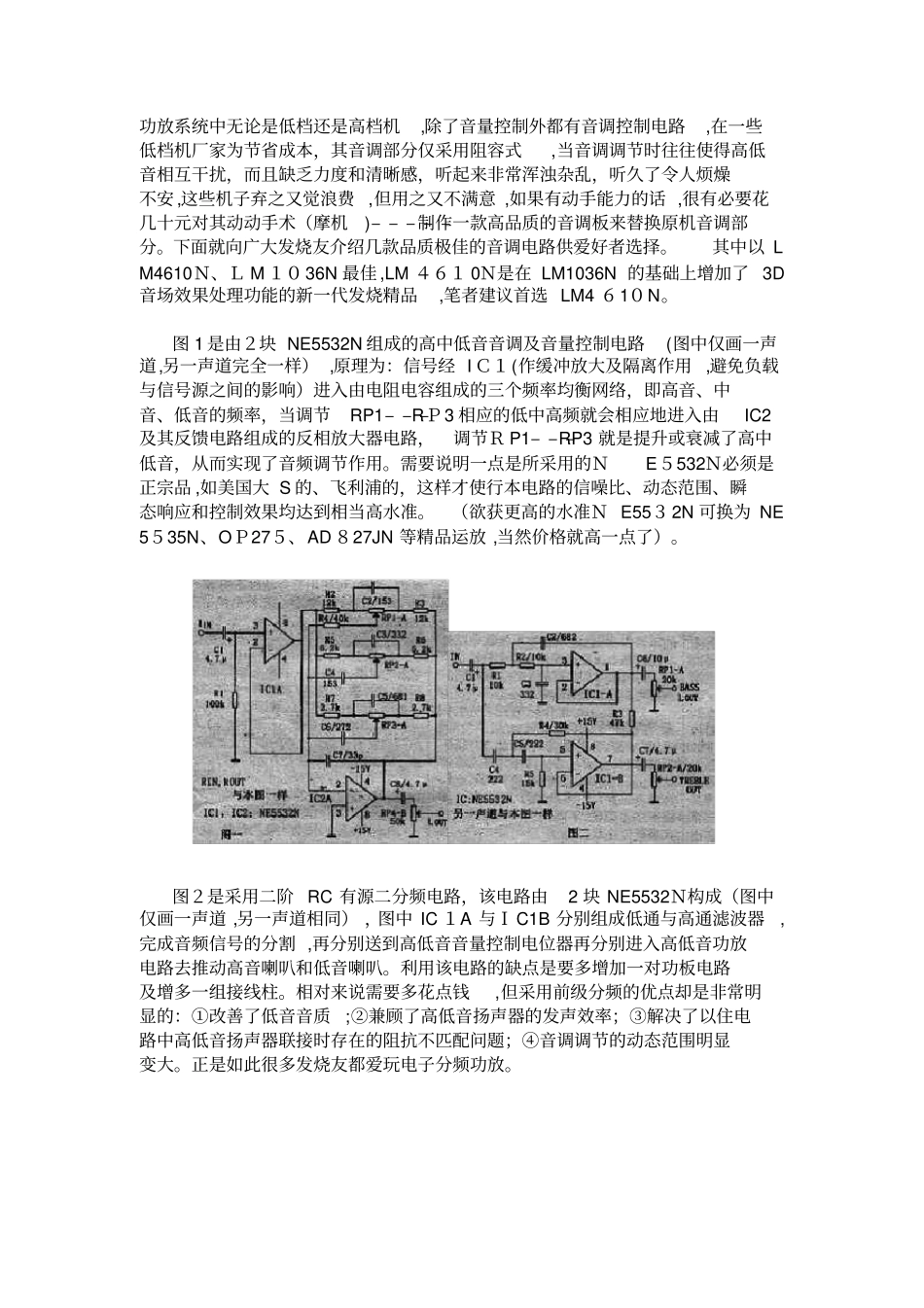

功放系统中无论是低档还是高档机,除了音量控制外都有音调控制电路,在一些低档机厂家为节省成本，其音调部分仅采用阻容式,当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安 ,这些机子弃之又觉浪费 ,但用之又不满意 ,如果有动手能力的话 ,很有必要花几十元对其动动手术（摩机)– – – – –制作一款高品质的音调板来替换原机音调部分。下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。其中以 LM4610Ｎ、Ｌ M １０ 36N 最佳 ,LM ４６１ 0Ｎ是在 LM1036N 的基础上增加了 3D音场效果处理功能的新一代发烧精品,笔者建议首选 LM4 ６1０N。图 1 是由２块 NE5532N 组成的高中低音音调及音量控制电路(图中仅画一声道,另一声道完全一样） ,原理为：信号经 I Ｃ１(作缓冲放大及隔离作用 ,避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1– – –RＰ3 相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节Ｒ P1– – –RP3 就是提升或衰减了高中低音，从而实现了音频调节作用。需要说明一点是所采用的ＮE５532Ｎ必须是正宗品 ,如美国大 S 的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。（欲获更高的水准Ｎ E55３ 2N 可换为 NE5５35N、OＰ27５、AD ８27JN 等精品运放 ,当然价格就高一点了）。图２是采用二阶 RC 有源二分频电路，该电路由2 块 NE5532Ｎ构成（图中仅画一声道 ,另一声道相同） ，图中 IC １A 与Ｉ C1B 分别组成低通与高通滤波器,完成音频信号的分割 ,再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。相对来说需要多花点钱,但采用前级分频的优点却是非常明显的：①改善了低音音质;②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。正是如此很多发烧友都爱玩电子分频功放。图 3 是一款音量、音调、平衡、等响控制电路,其核心是采用美国国家半导体公司的高品质音调电路LM103 ６N,并配以美国大 S精品运放 NE5532N 作一级放大及展宽作用（ T2 与 NEH 短接时起作用，对卡座效果好)，ＬM103６Ｎ是采用直流电平控...
