广东移动IP城域网PPPOE和专线用户业务配置实例详解

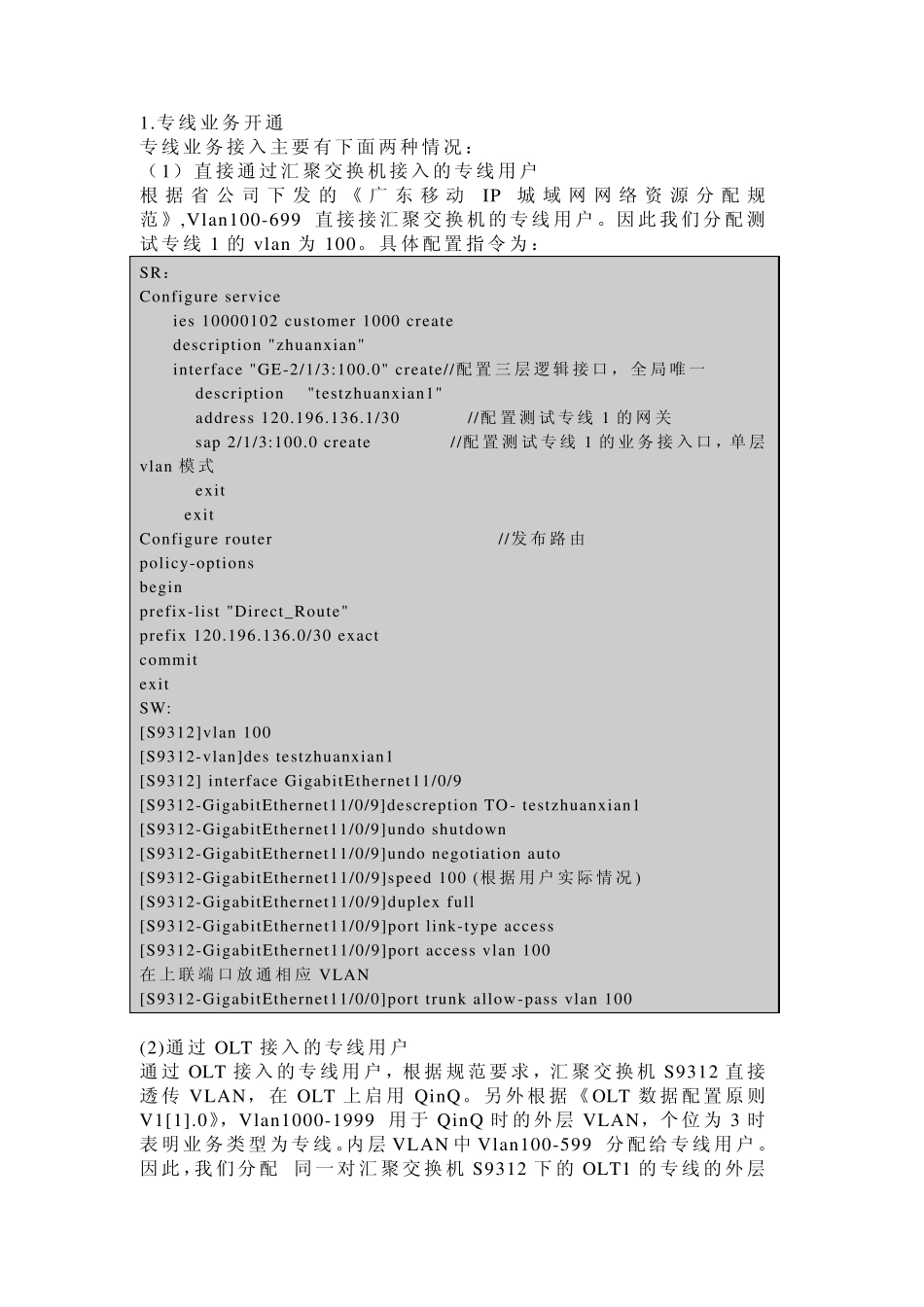

广东移动IP城域网PPPOE和专线用户业务配置实例详解_第1页
1/6

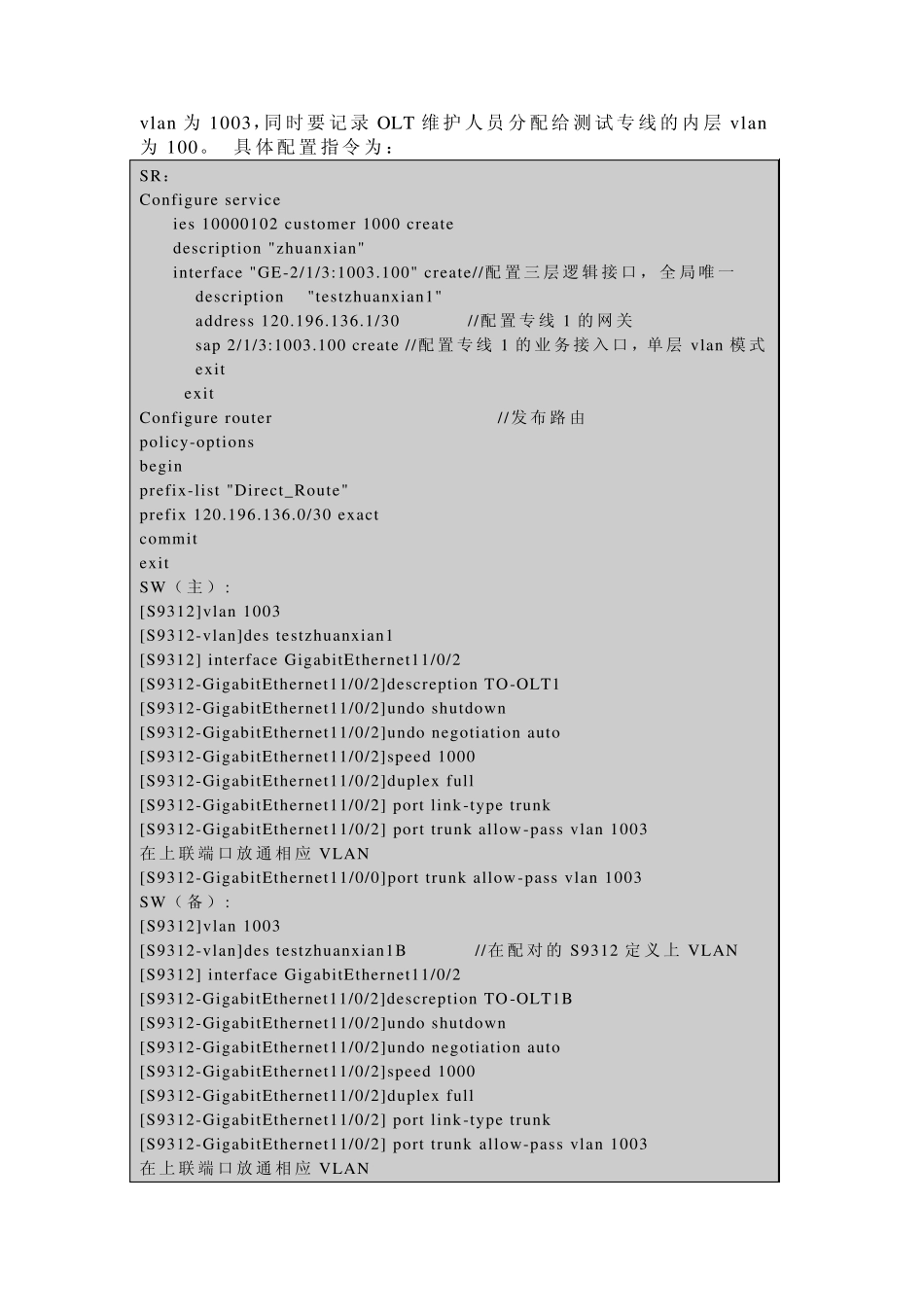

广东移动IP城域网PPPOE和专线用户业务配置实例详解_第2页
2/6
广东移动IP城域网PPPOE和专线用户业务配置实例详解_第3页
3/6
1.专线业务开通 专线业务接入主要有下面两种情况: (1)直接通过汇聚交换机接入的专线用户 根据省公司下发的《广东移动IP城域网网络资源分配规范》,Vlan100-699 直接接汇聚交换机的专线用户。因 此 我 们 分配测试 专线1 的vlan 为 100。 具 体 配置 指 令 为 : SR: Configure service ies 10000102 customer 1000 create description "zhuanxian" interface "GE-2/1/3:100.0" create//配置 三 层 逻 辑 接口 , 全 局 唯 一 description "testzhuanxian1" address 120.196.136.1/30 //配置 测 试 专线1 的网关 sap 2/1/3:100.0 create //配置 测 试 专线1 的业务接入口 ,单 层vlan 模 式 exit exit Configure router //发布 路 由 policy-options begin prefix-list "Direct_Route" prefix 120.196.136.0/30 exact commit exit SW: [S9312]vlan 100 [S9312-vlan]des testzhuanxian1 [S9312] interface GigabitEthernet11/0/9 [S9312-GigabitEthernet11/0/9]descreption TO- testzhuanxian1 [S9312-GigabitEthernet11/0/9]undo shutdown [S9312-GigabitEthernet11/0/9]undo negotiation auto [S9312-GigabitEthernet11/0/9]speed 100 (根据用户实 际 情况) [S9312-GigabitEthernet11/0/9]duplex full [S9312-GigabitEthernet11/0/9]port link-type access [S9312-GigabitEthernet11/0/9]port access vlan 100 在 上 联 端 口 放 通相 应 VLAN [S9312-GigabitEthernet11/0/0]port trunk allow-pass vlan 100 (2)通过OLT 接入的专线用户 通过OLT 接入的专线用户,根据规范要求 ,汇聚交换机S9312 直接透 传 VLAN, 在 OLT 上 启 用QinQ。 另 外 根据《OLT 数 据配置 原 则V1[1].0》,Vlan1000-1999 用于 QinQ 时 的外 层 VLAN,个 位 为 3 时表 明 业务类 型 为 专线。内 层 VLAN 中 Vlan100-599 分配给 专线用户。因 此 ,我 们 分配 同 一 对 汇聚交换机S9312 下的OLT1 的专线的外 层vlan 为1003,同时要记录OLT 维护人员分配给测试专线的内层vlan为100。 具 体 配置 指 令 为: SR: Configure service ies 10000102 customer 1000 create description "zhuanxian" interface "GE-2/1/3:1003.100" create//配置 三 层逻 辑 接 ...
