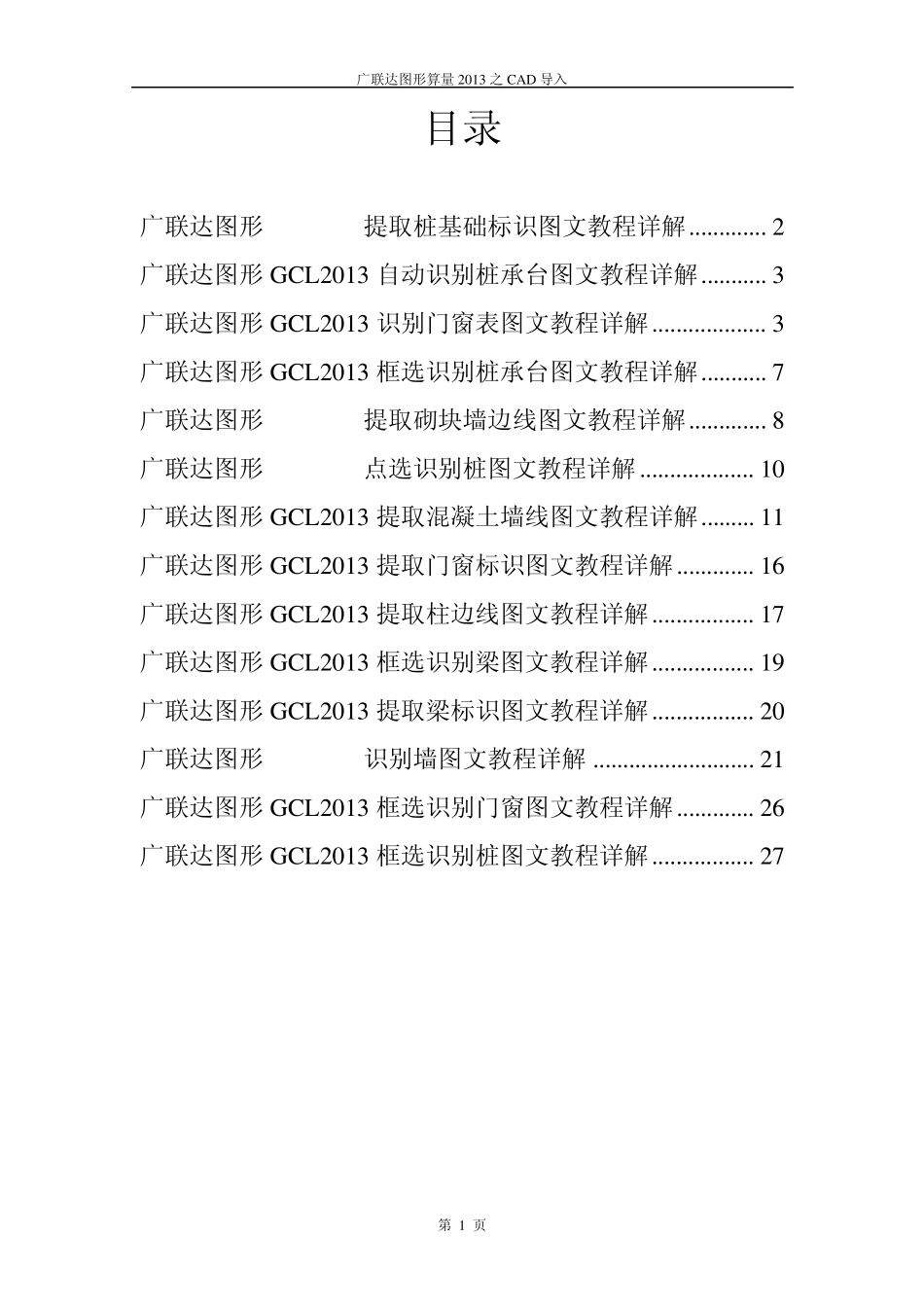

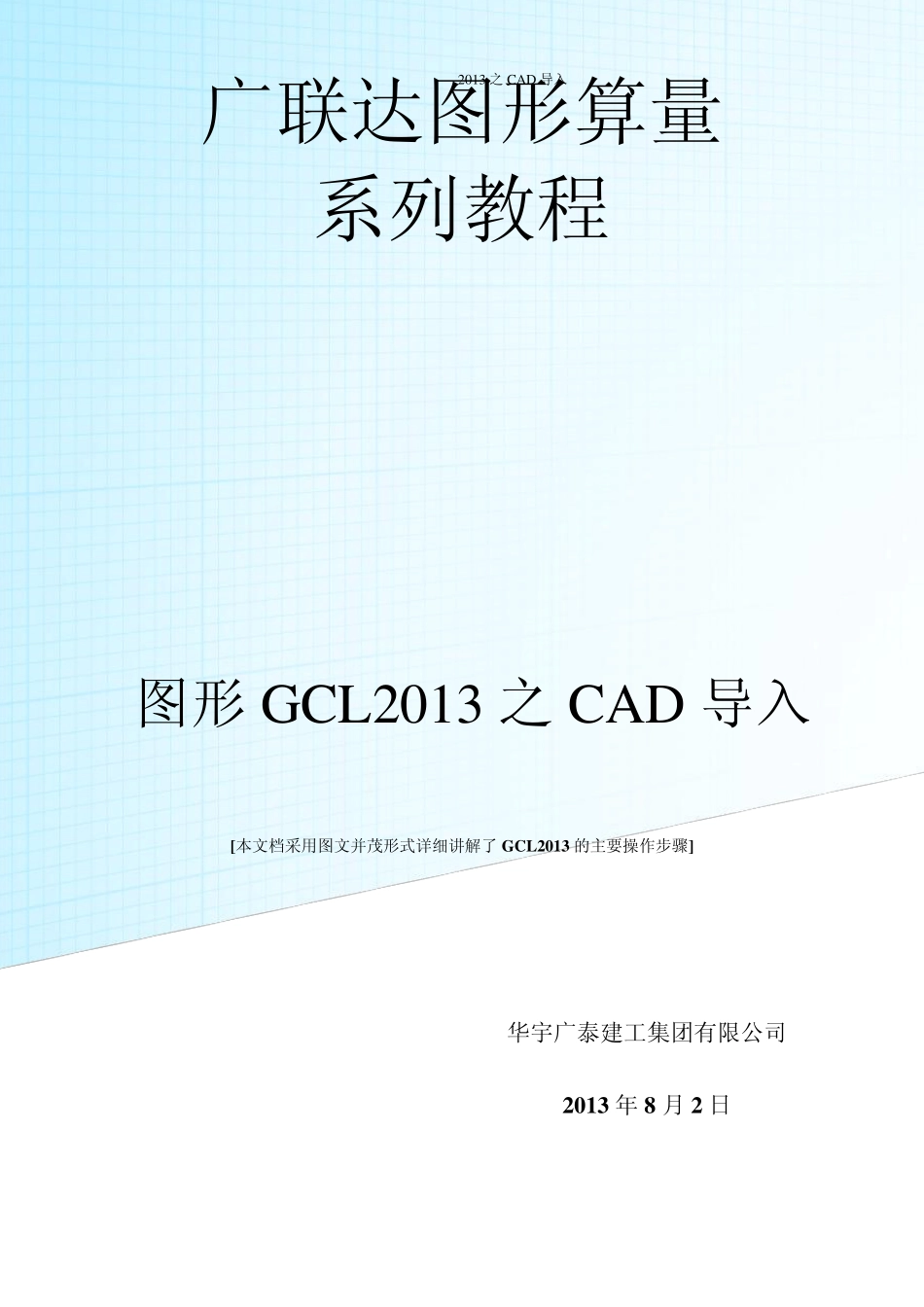

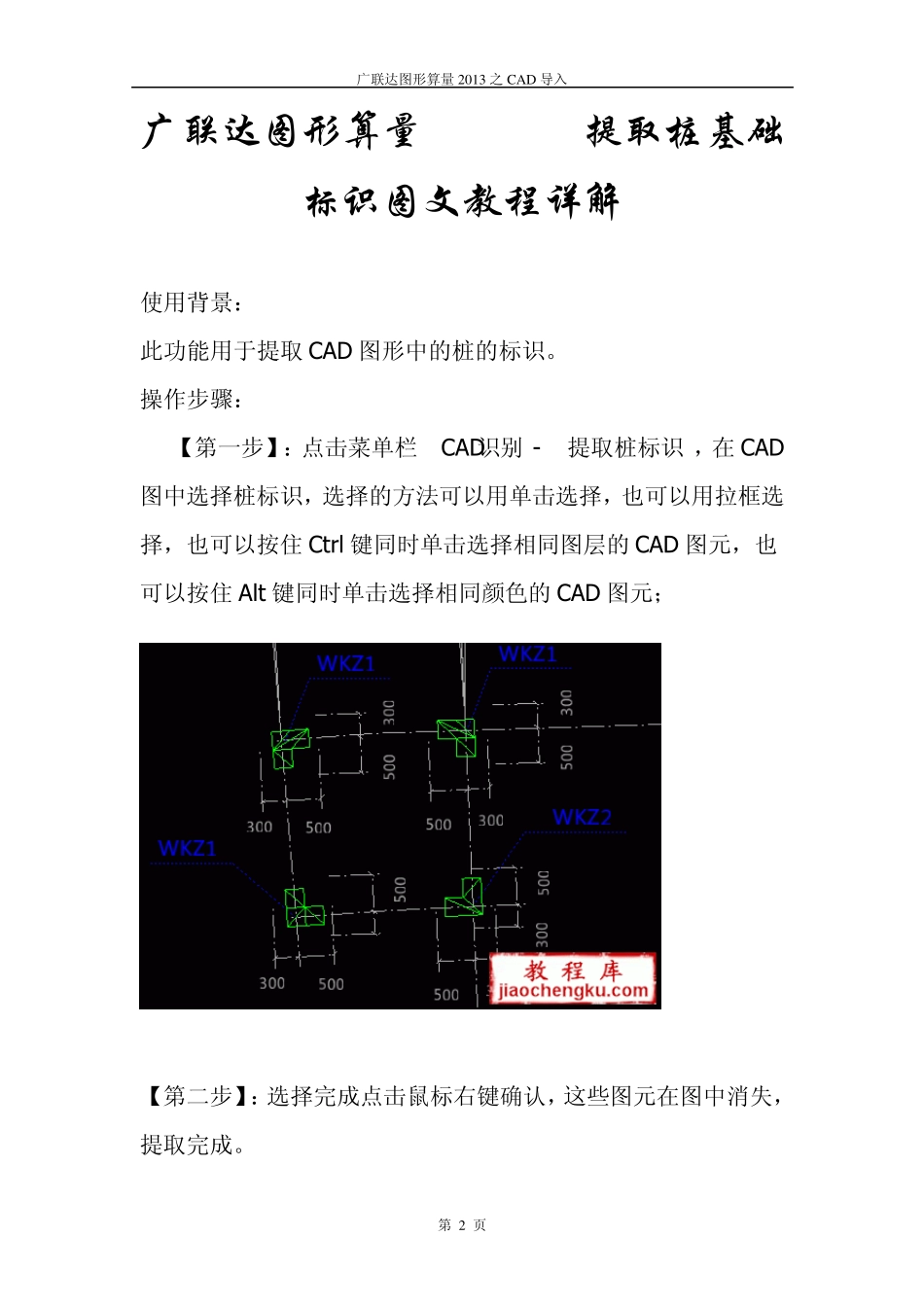

广联达图形算量2013 之CAD 导入 广联达图形算量 系列教程 华宇广泰建工集团有限公司 2013 年8 月2 日 图形GCL2013 之CAD 导入 [本文档采用图文并茂形式详细讲解了GCL2013 的主要操作步骤] 广联达图形算量2013 之 CAD 导入 第 1 页 目录 广联达图形GCL2013提取桩基础标识图文教程详解 ............. 2 广联达图形GCL2013 自动识别桩承台图文教程详解 ........... 3 广联达图形GCL2013 识别门窗表图文教程详解 ................... 3 广联达图形GCL2013 框选识别桩承台图文教程详解 ........... 7 广联达图形GCL2013提取砌块墙边线图文教程详解 ............. 8 广联达图形GCL2013点选识别桩图文教程详解 ................... 10 广联达图形GCL2013 提取混凝土墙线图文教程详解 ......... 11 广联达图形GCL2013 提取门窗标识图文教程详解 ............. 16 广联达图形GCL2013 提取柱边线图文教程详解 ................. 17 广联达图形GCL2013 框选识别梁图文教程详解 ................. 19 广联达图形GCL2013 提取梁标识图文教程详解 ................. 20 广联达图形GCL2013识别墙图文教程详解 ........................... 21 广联达图形GCL2013 框选识别门窗图文教程详解 ............. 26 广联达图形GCL2013 框选识别桩图文教程详解 ................. 27 广联达图形算量2013 之CAD 导入 第 2 页 广联达图形算量 GCL2013提取桩基础标识图文教程详解 使用背景： 此功能用于提取CAD 图形中的桩的标识。 操作步骤： 【第一步】：点击菜单栏“CAD识别”->“提取桩标识”，在 CAD图中选择桩标识，选择的方法可以用单击选择，也可以用拉框选择，也可以按住 Ctrl 键同时单击选择相同图层的CAD 图元，也可以按住 Alt 键同时单击选择相同颜色的CAD 图元； 【第二步】：选择完成点击鼠标右键确认，这些图元在图中消失，提取完成。 广联达图形算量2013 之CAD 导入 第 3 页 广联达图形算量 GCL2013 自动识别桩承台图文教程详解 使用背景： 此功能用于自动识别CAD 图中的桩承台。 操作步骤： 【第一步】：提取桩承台和桩承台标识后，点击菜单栏“CAD识别”->“自动识别桩承台”，软件提示 点击确定，完成桩承台识别。 广联达图形算量 GCL2013 识别门窗表图文教程详解 使用背景 这个命令用于识别CAD 图中的门窗表，识别完成后，软件自动...
