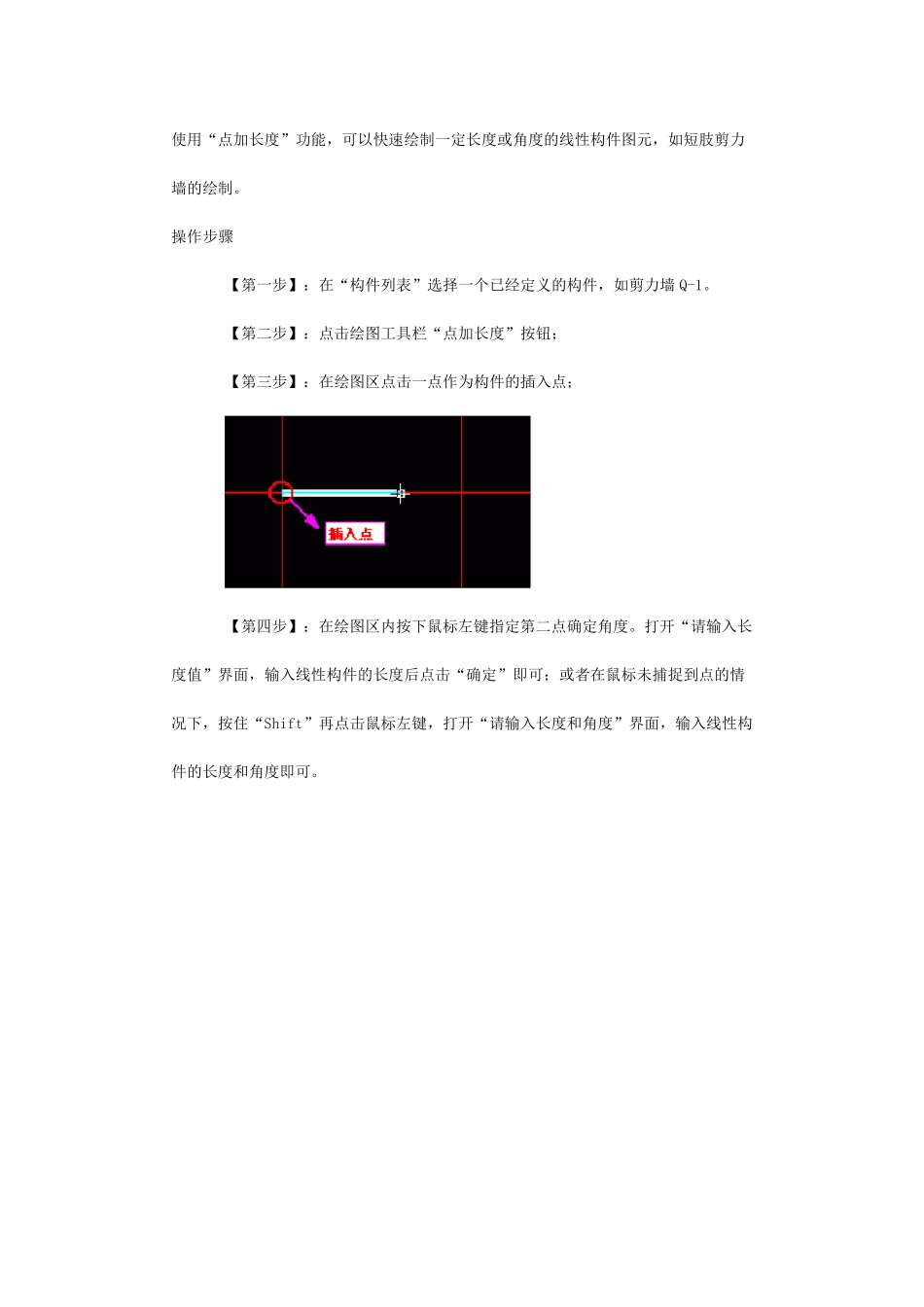

一．点 点式绘制适用于点式构件或部分面状构件。 操作步骤 【第一步】：在“构件列表”中选择一个已经定义的构件，如 KZ-1； 【第二步】：点击“绘图”→“点”； 【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。 说明 1、选择了适用于点式绘制的构件之后，软件会默认为点式绘制，直接在绘图区域绘制即可。比如在构件工具条中选择了“窗”之后，可直接跳过绘图步骤的第二步，直接绘制； 2、对于面状构件的点式绘制，比如：房间、板、雨篷等，必须在封闭的区域内才能进行点式绘制； 3、对于柱、板洞、独基、桩、桩承台等构件，在插入之前，按“F3”可以进行左右镜像翻转，按“Shift＋F3”可以进行上下镜像翻转，按“F4”可以改变插入点； 按下“Shift”时点击鼠标左键弹出下面的界面： 输入偏移值之后点击“确定”即可。 技巧 输入 X、Y 偏移量时可以输入四则运算表达式，如 200+50。 二．旋转点 旋转点式绘图主要是指在点式绘图的同时对实体进行旋转的方法来绘制构件，主要适用于实体旋转一定角度的情况。 操作步骤 【第一步】：在“构件列表”选择一个已经定义的构件，如 KZ-1； 【第二步】：点击“绘图”→“旋转点”按钮； 【第三步】：在绘图区点击一点作为构件的插入点； 【第四步】：按鼠标左键指定第二点确定构件图元的旋转角度，也可在鼠标没有捕捉到任何点的情况下按住“Shift”并点击鼠标左键，在弹出的界面中输入旋转的角度即可。 说明 输入角度数值以逆时针方向为正，顺时针方向为负； 三．点加长度 使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如短肢剪力墙的绘制。 操作步骤 【第一步】：在“构件列表”选择一个已经定义的构件，如剪力墙 Q-1。 【第二步】：点击绘图工具栏“点加长度”按钮； 【第三步】：在绘图区点击一点作为构件的插入点； 【第四步】：在绘图区内按下鼠标左键指定第二点确定角度。打开“请输入长度值”界面，输入线性构件的长度后点击“确定”即可；或者在鼠标未捕捉到点的情况下，按住“Shift”再点击鼠标左键，打开“请输入长度和角度”界面，输入线性构件的长度和角度即可。 说明 输入长度时可以输入四则运算表达式，如1000+200； 当长度输入负数，线性构件会向相反的方向绘制。 四．直线 直线绘制主要用于线性构件，当需要绘制多条连续的直线时，可以采用直线绘制的方式。 操作步骤 【第一步】：在“构件列表”中选择一种...
