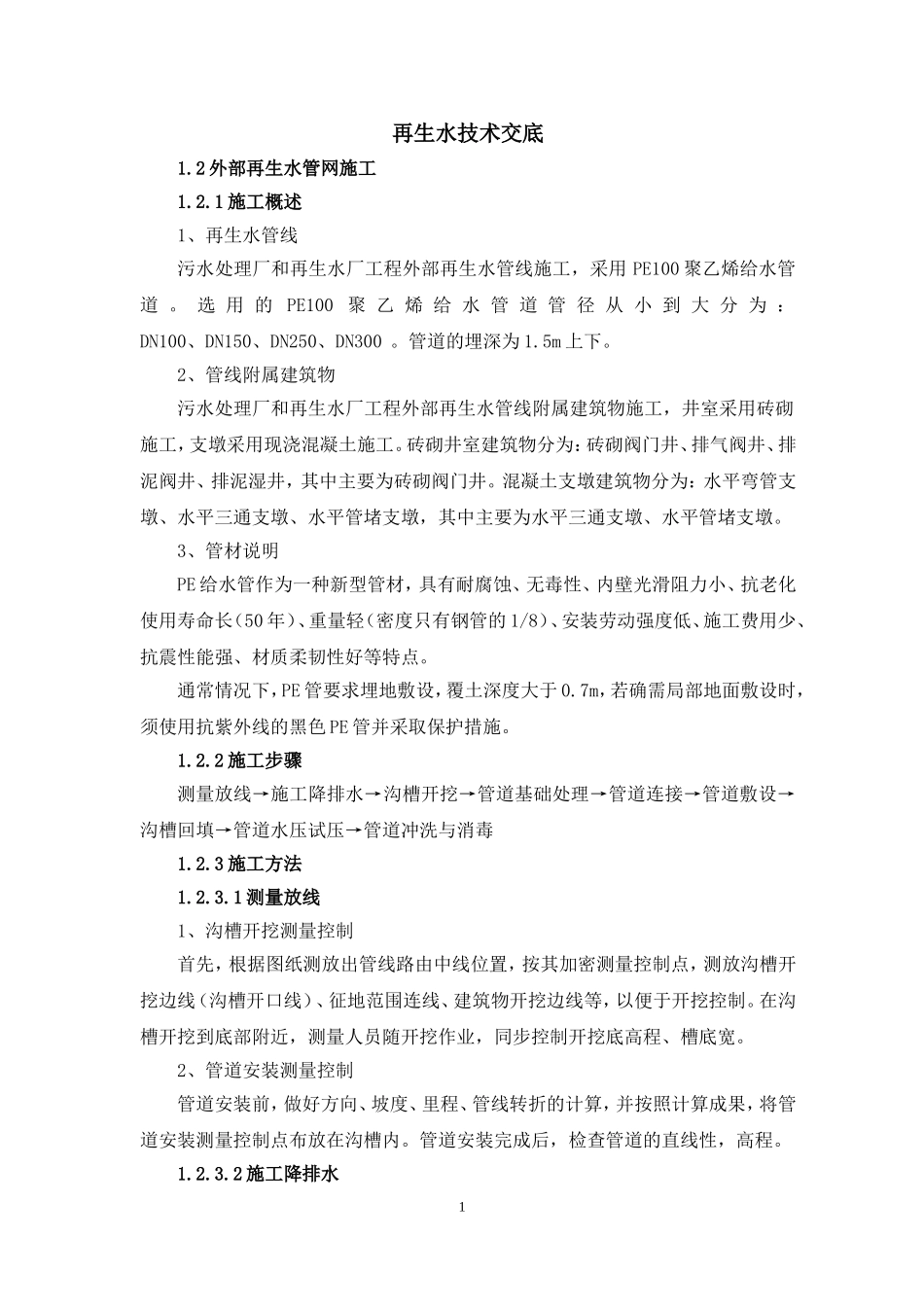

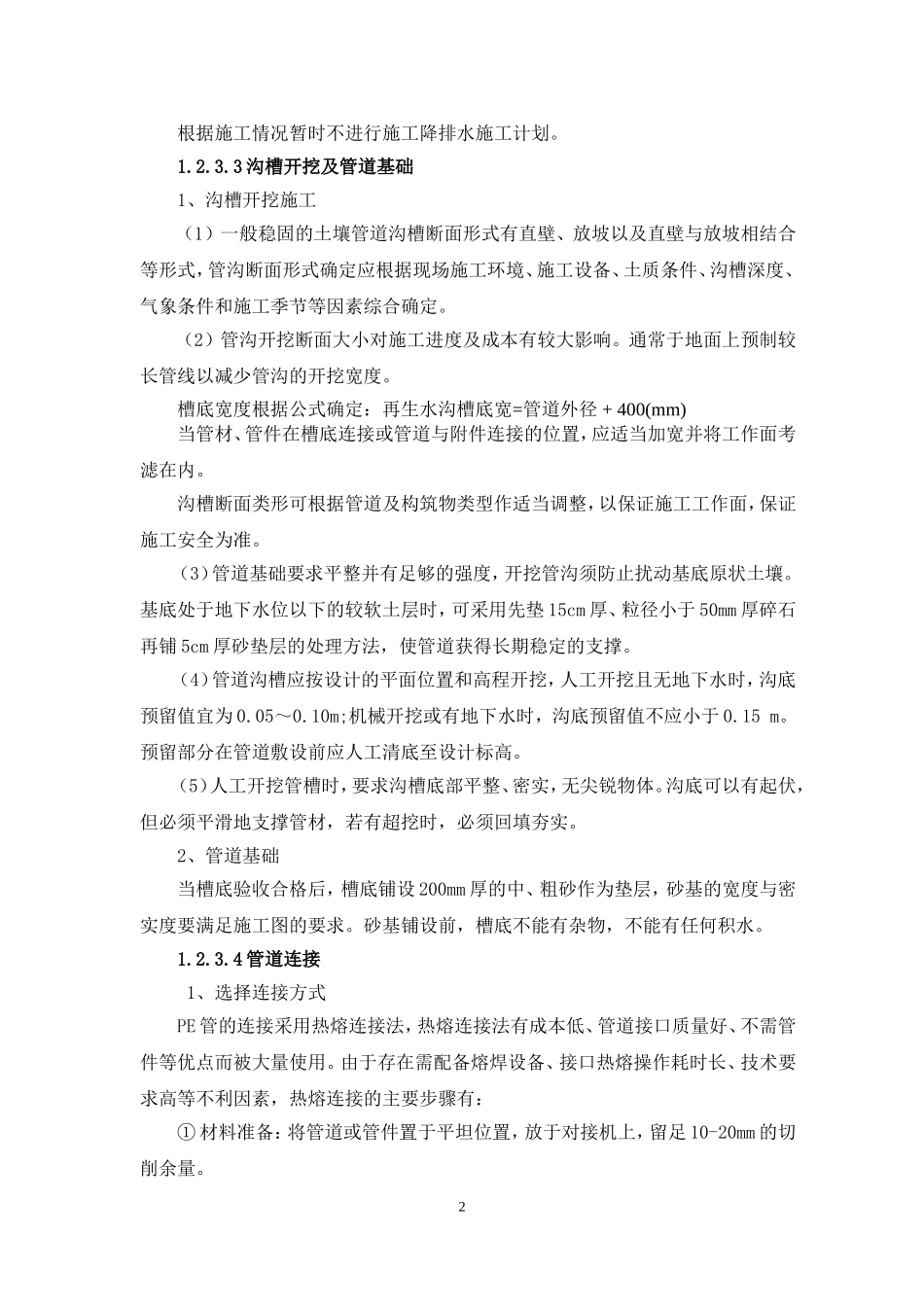

再生水技术交底1.2外部再生水管网施工1.2.1施工概述1、再生水管线污水处理厂和再生水厂工程外部再生水管线施工,采用PE100聚乙烯给水管道。选用的PE100聚乙烯给水管道管径从小到大分为:DN100、DN150、DN250、DN300。管道的埋深为1.5m上下。2、管线附属建筑物污水处理厂和再生水厂工程外部再生水管线附属建筑物施工,井室采用砖砌施工,支墩采用现浇混凝土施工。砖砌井室建筑物分为:砖砌阀门井、排气阀井、排泥阀井、排泥湿井,其中主要为砖砌阀门井。混凝土支墩建筑物分为:水平弯管支墩、水平三通支墩、水平管堵支墩,其中主要为水平三通支墩、水平管堵支墩。3、管材说明PE给水管作为一种新型管材,具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长(50年)、重量轻(密度只有钢管的1/8)、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。通常情况下,PE管要求埋地敷设,覆土深度大于0.7m,若确需局部地面敷设时,须使用抗紫外线的黑色PE管并采取保护措施。1.2.2施工步骤测量放线→施工降排水→沟槽开挖→管道基础处理→管道连接→管道敷设→沟槽回填→管道水压试压→管道冲洗与消毒1.2.3施工方法1.2.3.1测量放线1、沟槽开挖测量控制首先,根据图纸测放出管线路由中线位置,按其加密测量控制点,测放沟槽开挖边线(沟槽开口线)、征地范围连线、建筑物开挖边线等,以便于开挖控制。在沟槽开挖到底部附近,测量人员随开挖作业,同步控制开挖底高程、槽底宽。2、管道安装测量控制管道安装前,做好方向、坡度、里程、管线转折的计算,并按照计算成果,将管道安装测量控制点布放在沟槽内。管道安装完成后,检查管道的直线性,高程。1.2.3.2施工降排水1根据施工情况暂时不进行施工降排水施工计划。1.2.3.3沟槽开挖及管道基础1、沟槽开挖施工(1)一般稳固的土壤管道沟槽断面形式有直壁、放坡以及直壁与放坡相结合等形式,管沟断面形式确定应根据现场施工环境、施工设备、土质条件、沟槽深度、气象条件和施工季节等因素综合确定。(2)管沟开挖断面大小对施工进度及成本有较大影响。通常于地面上预制较长管线以减少管沟的开挖宽度。槽底宽度根据公式确定:再生水沟槽底宽=管道外径+400(mm)当管材、管件在槽底连接或管道与附件连接的位置,应适当加宽并将工作面考滤在内。沟槽断面类形可根据管道及构筑物类型作适当调整,以保证施工工作面,保证施工安全为准。(3)管道基础要求平整并有足够的强度,开挖管沟须防止扰动基底原状土壤。基底处于地下水位以下的较软土层时,可采用先垫15cm厚、粒径小于50mm厚碎石再铺5cm厚砂垫层的处理方法,使管道获得长期稳定的支撑。(4)管道沟槽应按设计的平面位置和高程开挖,人工开挖且无地下水时,沟底预留值宜为0.05~0.10m;机械开挖或有地下水时,沟底预留值不应小于0.15m。预留部分在管道敷设前应人工清底至设计标高。(5)人工开挖管槽时,要求沟槽底部平整、密实,无尖锐物体。沟底可以有起伏,但必须平滑地支撑管材,若有超挖时,必须回填夯实。2、管道基础当槽底验收合格后,槽底铺设200mm厚的中、粗砂作为垫层,砂基的宽度与密实度要满足施工图的要求。砂基铺设前,槽底不能有杂物,不能有任何积水。1.2.3.4管道连接1、选择连接方式PE管的连接采用热熔连接法,热熔连接法有成本低、管道接口质量好、不需管件等优点而被大量使用。由于存在需配备熔焊设备、接口热熔操作耗时长、技术要求高等不利因素,热熔连接的主要步骤有:①材料准备:将管道或管件置于平坦位置,放于对接机上,留足10-20mm的切削余量。2②夹紧:根据所焊制的管材、管件选择合适的卡瓦夹具,夹紧管材,为切削做好准备。③切削:切削所焊管段、管件端面杂质和氧化层,保证两对接端面平整、光洁、无杂质。④对中:两焊管段端面要完全对中,错边越小越好,错边不能超过壁厚的10%。否则,将影响对接质量。⑤加热:对接温度一般在210-230℃之间为宜,加热板加热时间冬夏有别,以两端面熔融长度为1-2mm为佳。⑥切换:将加热板拿开,迅速让两热融端面相粘并加压,为保证熔融对接质量,切换周期越短越好。⑦熔融对接:是焊接的关键,对接过程应始终处于熔融...
