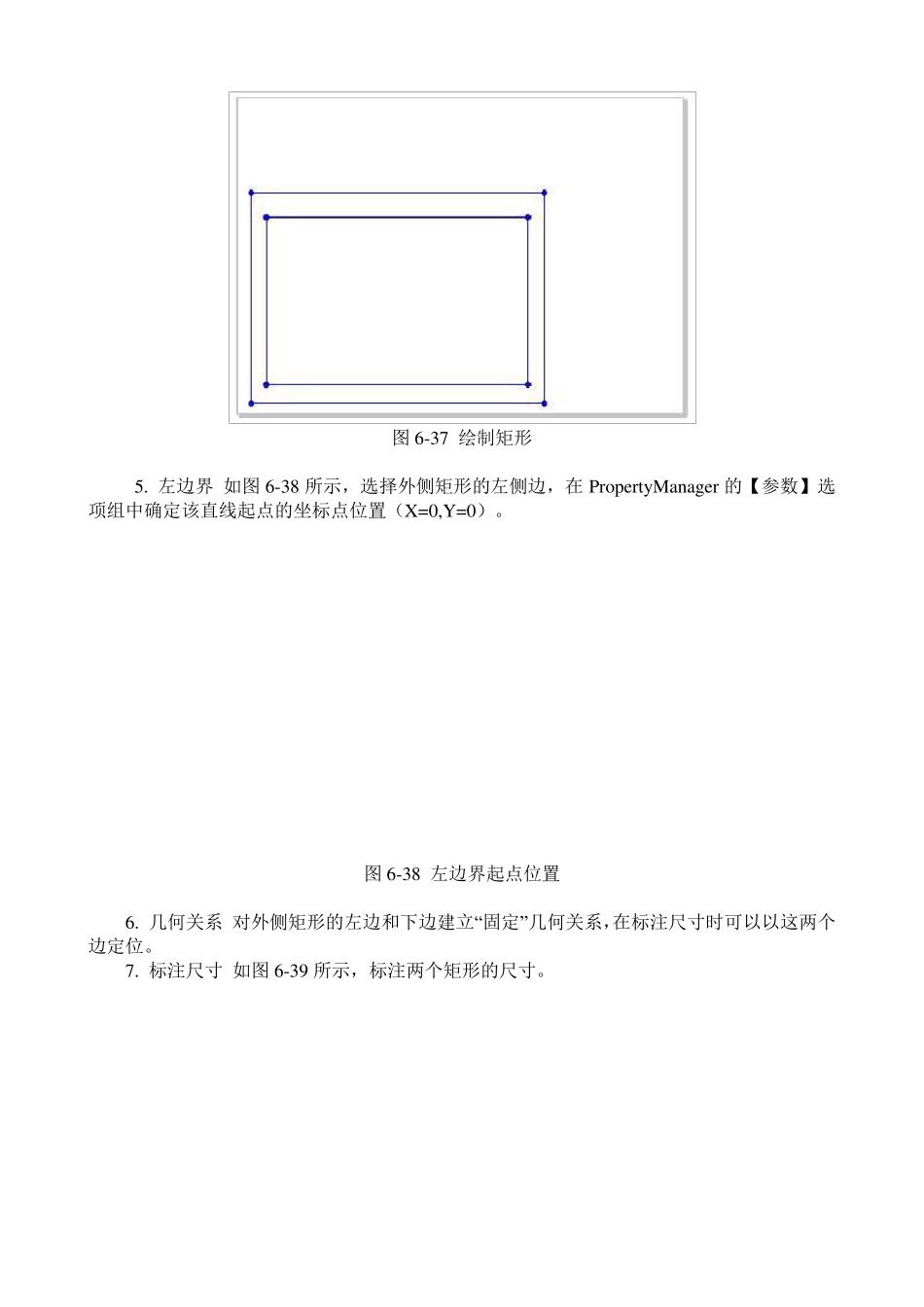

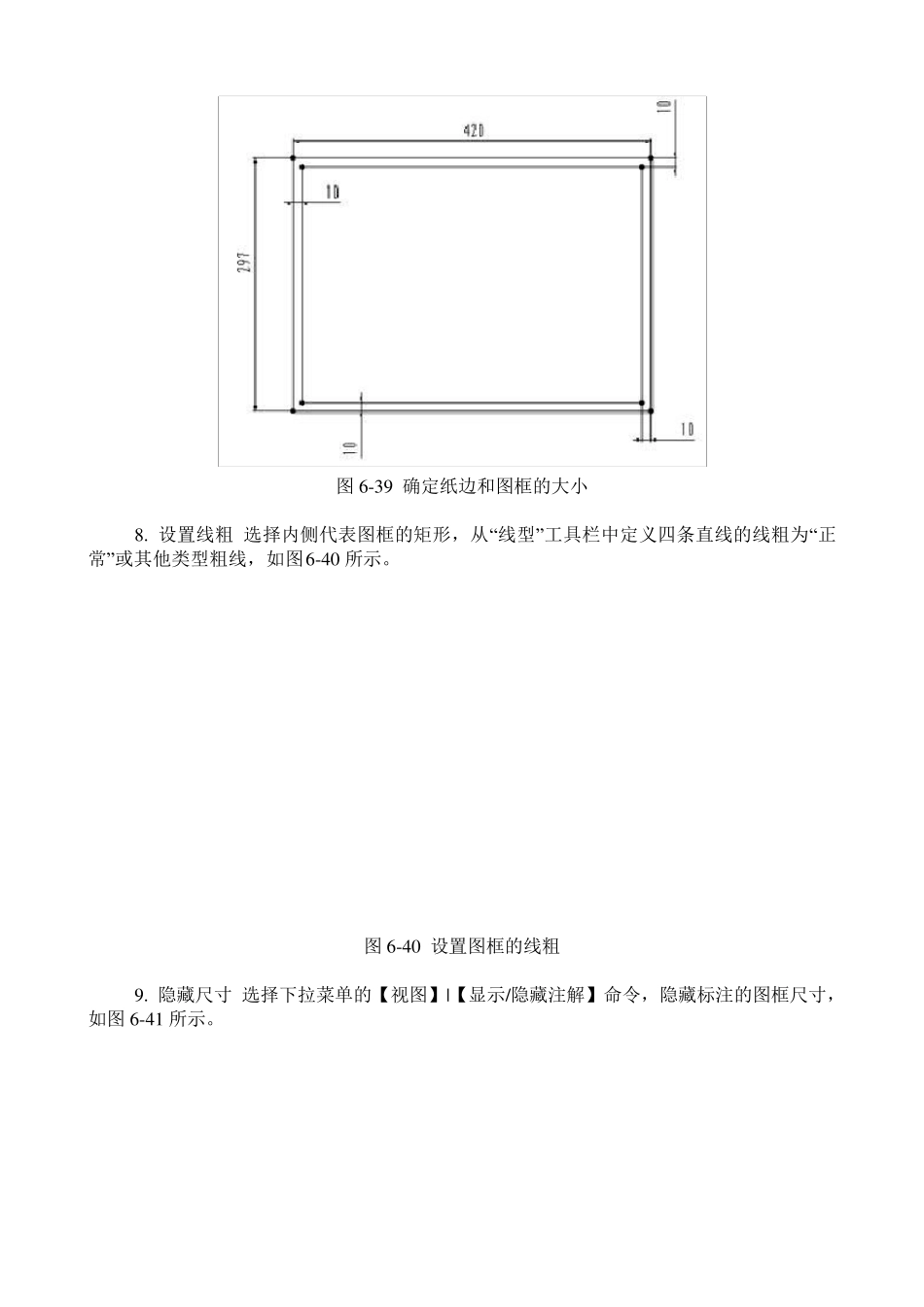

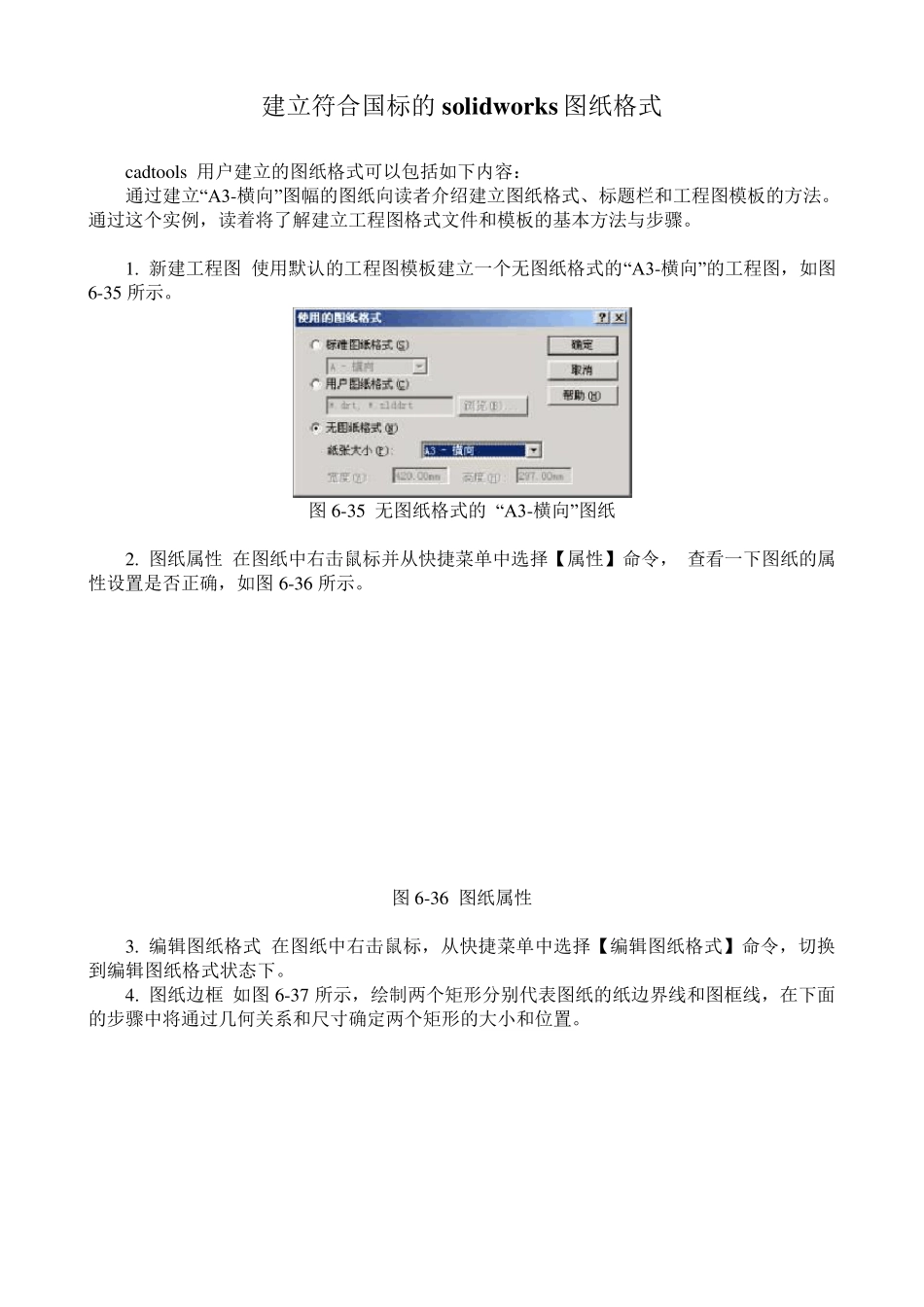

建立符合国标的solidw orks 图纸格式 cadtools 用户建立的图纸格式可以包括如下内容： 通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。 1. 新建工程图 使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35 所示。 图6-35 无图纸格式的 “A3-横向”图纸 2. 图纸属性 在图纸中右击鼠标并从快捷菜单中选择【属性】命令， 查看一下图纸的属性设置是否正确，如图6-36 所示。 图6-36 图纸属性 3. 编辑图纸格式 在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。 4. 图纸边框 如图6-37 所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。 图6-37 绘制矩形 5. 左边界 如图6-38 所示，选择外侧矩形的左侧边，在Property Manager 的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。 图6-38 左边界起点位置 6. 几何关系 对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。 7. 标注尺寸 如图6-39 所示，标注两个矩形的尺寸。 图6-39 确定纸边和图框的大小 8. 设置线粗 选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40 所示。 图6-40 设置图框的线粗 9. 隐藏尺寸 选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41 所示。 图6-41 A3-横向图框 10. 对中符号 利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42 所示。 图6-42 对中符号 11. 图幅分区 如图6-43 所示，绘制直线，并在图纸中添加注释（A、B、C… 和 1、2、3… ）建立图框分区。 图6-43 图幅分区 在图纸格式中建立的注释最好不要使用文档字体，这样可以保证图纸格式文件的统一。 1 2 . 标题栏外框 如图6 -4 4 所示，绘制标题栏外框并标注尺寸。 图6 -4 4 绘制标题栏外框 1 3 . 标题栏 如图6 -4 5 所示，按照要求绘制标题栏中相应的直线，并使用几何关系、尺寸确定直线的位置，绘制完成后隐藏尺寸。 图6 -4 5 绘制标题栏 1 4 . 一般注释 如图6 -4 6 所示，在标题栏相应的位置上添加注释文字，这些文字一般是不变的...
