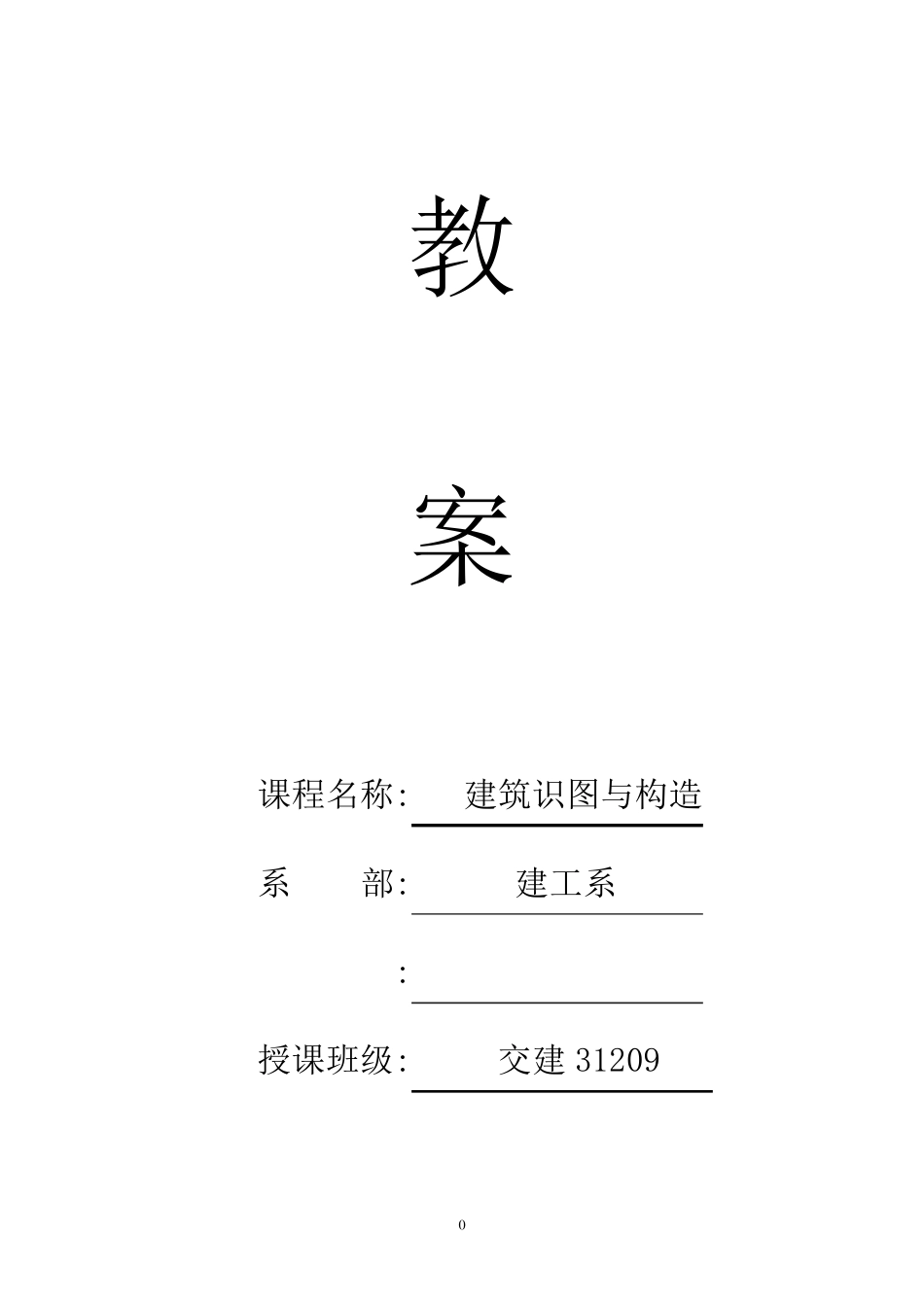

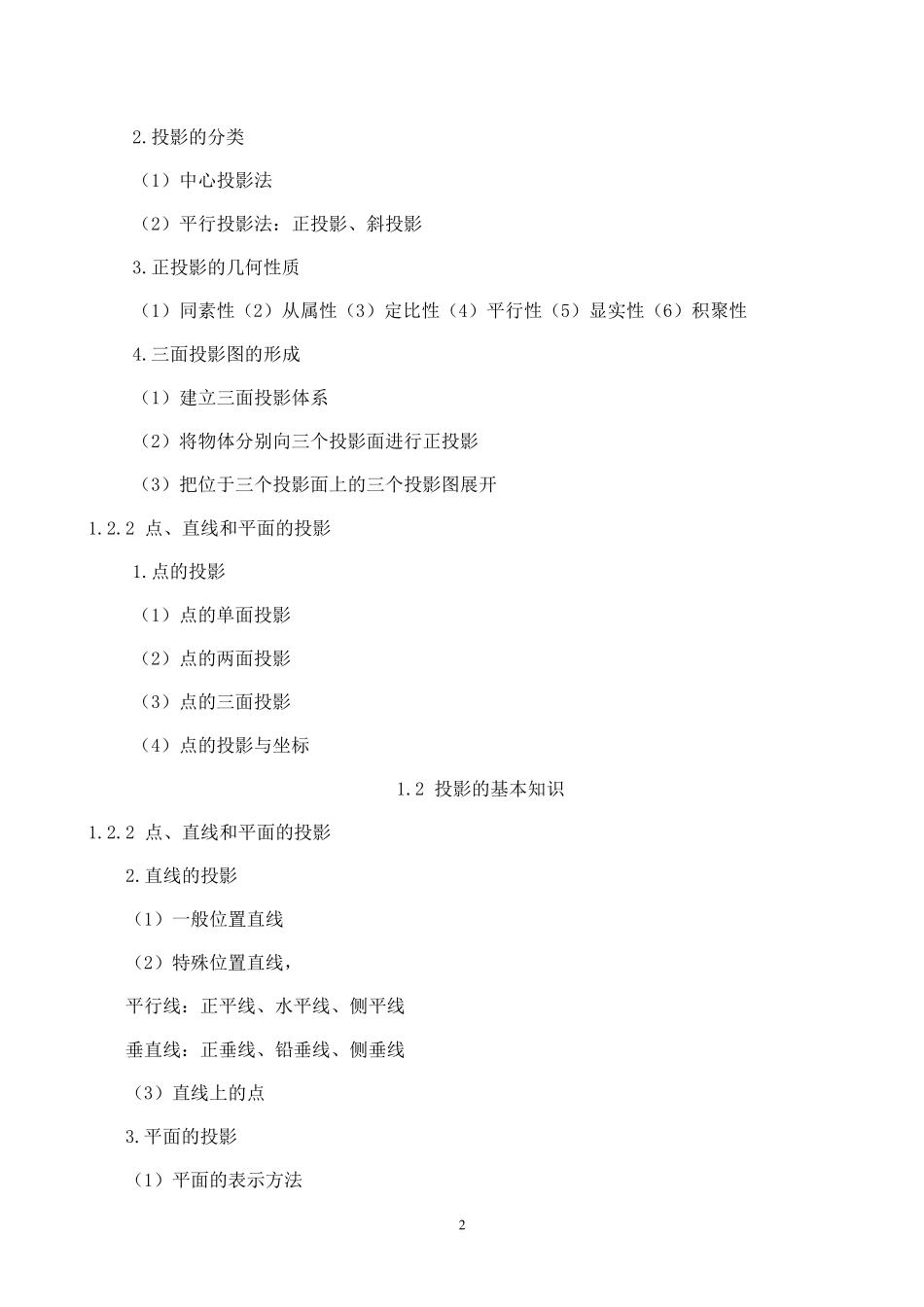

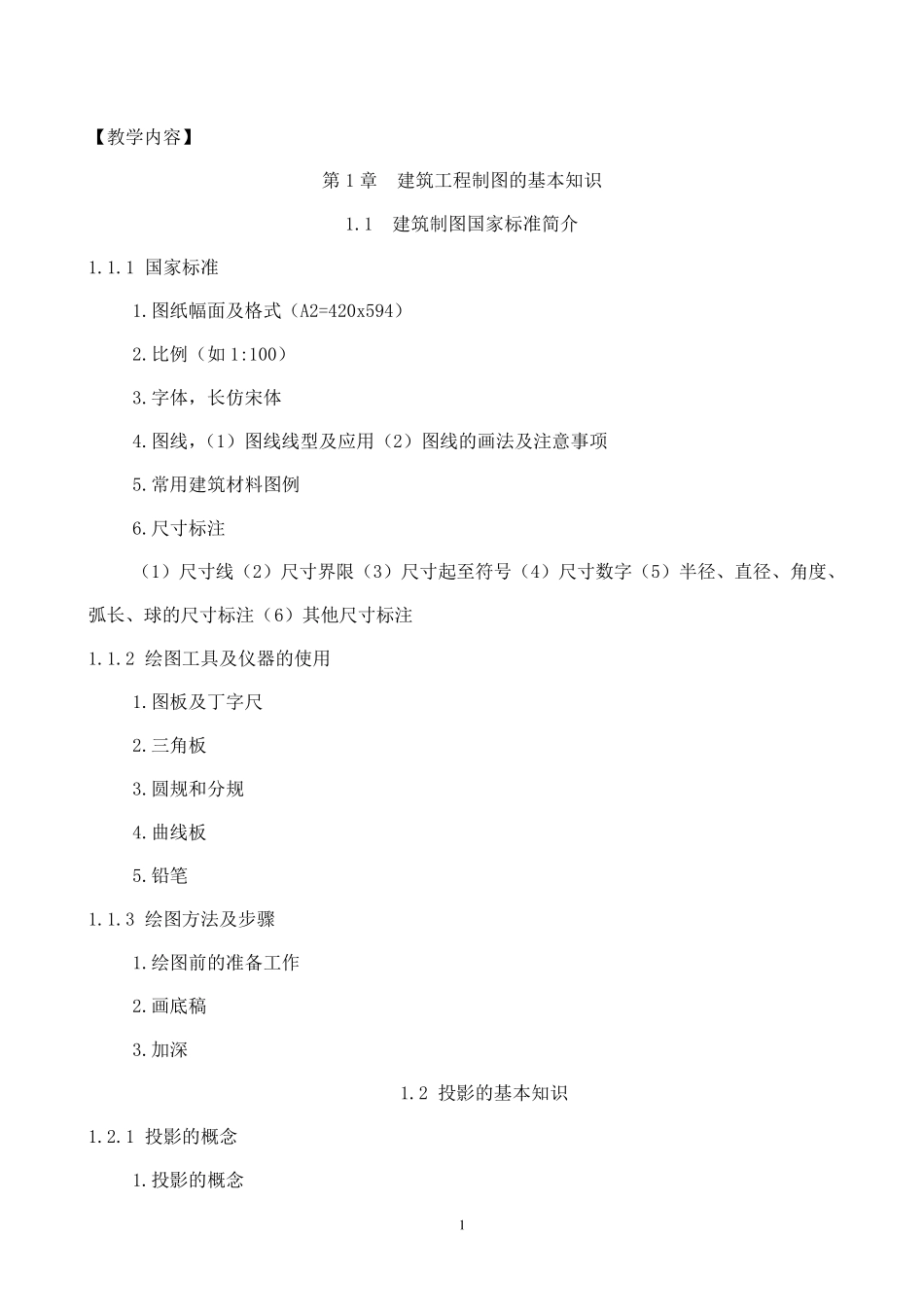

0 教 案 课程名称: 建筑识图与构造 系 部: 建工系 ****: * * 授课班级: 交建31209 1 【教学内容】 第1 章 建筑工程制图的基本知识 1.1 建筑制图国家标准简介 1.1.1 国家标准 1.图纸幅面及格式（A2=420x594） 2.比例（如1:100） 3.字体，长仿宋体 4.图线，（1）图线线型及应用（2）图线的画法及注意事项 5.常用建筑材料图例 6.尺寸标注 （1）尺寸线（2）尺寸界限（3）尺寸起至符号（4）尺寸数字（5）半径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注 1.1.2 绘图工具及仪器的使用 1.图板及丁字尺 2.三角板 3.圆规和分规 4.曲线板 5.铅笔 1.1.3 绘图方法及步骤 1.绘图前的准备工作 2.画底稿 3.加深 1.2 投影的基本知识 1.2.1 投影的概念 1.投影的概念 2 2.投影的分类 （1）中心投影法 （2）平行投影法：正投影、斜投影 3.正投影的几何性质 （1）同素性（2）从属性（3）定比性（4）平行性（5）显实性（6）积聚性 4.三面投影图的形成 （1）建立三面投影体系 （2）将物体分别向三个投影面进行正投影 （3）把位于三个投影面上的三个投影图展开 1.2.2 点、直线和平面的投影 1.点的投影 （1）点的单面投影 （2）点的两面投影 （3）点的三面投影 （4）点的投影与坐标 1.2 投影的基本知识 1.2.2 点、直线和平面的投影 2.直线的投影 （1）一般位置直线 （2）特殊位置直线， 平行线：正平线、水平线、侧平线 垂直线：正垂线、铅垂线、侧垂线 （3）直线上的点 3.平面的投影 （1）平面的表示方法 3 （2）各种位置平面的投影特性 一般位置平面、特殊位置平面（垂直面、平行面） 1.2.3 几何体的投影 1.平面立体的投影 （1）棱柱，棱柱的投影、棱柱表面上的点 （2）棱锥，棱锥的投影、棱锥表面上的点 2.曲面立体投影 （1）圆柱，圆柱的投影、圆柱表面上补点 （2）圆锥，圆锥的投影、圆锥表面上补点（素线法、辅助平面法） （3）球，球体的投影、球表面上补点 1.2.4 组合体的投影 1.组合体的组合形式 （1）叠加：叠合、相交、相切 （2）切割 2.组合体的投影画法 步骤：（1）形体分析（2）选择视图（3）作图 3.组合体的尺寸标注 （1）尺寸基准 （2）尺寸的分类：定形尺寸、定位尺寸、总体尺寸 （3）尺寸标注原则 （4）尺寸标注的步骤 4.组合体的视图读法 （1）形体分析法（2）线面分析法 【课堂情况反馈】复习，能把以前的知识进一步巩固和掌握，效果较...
