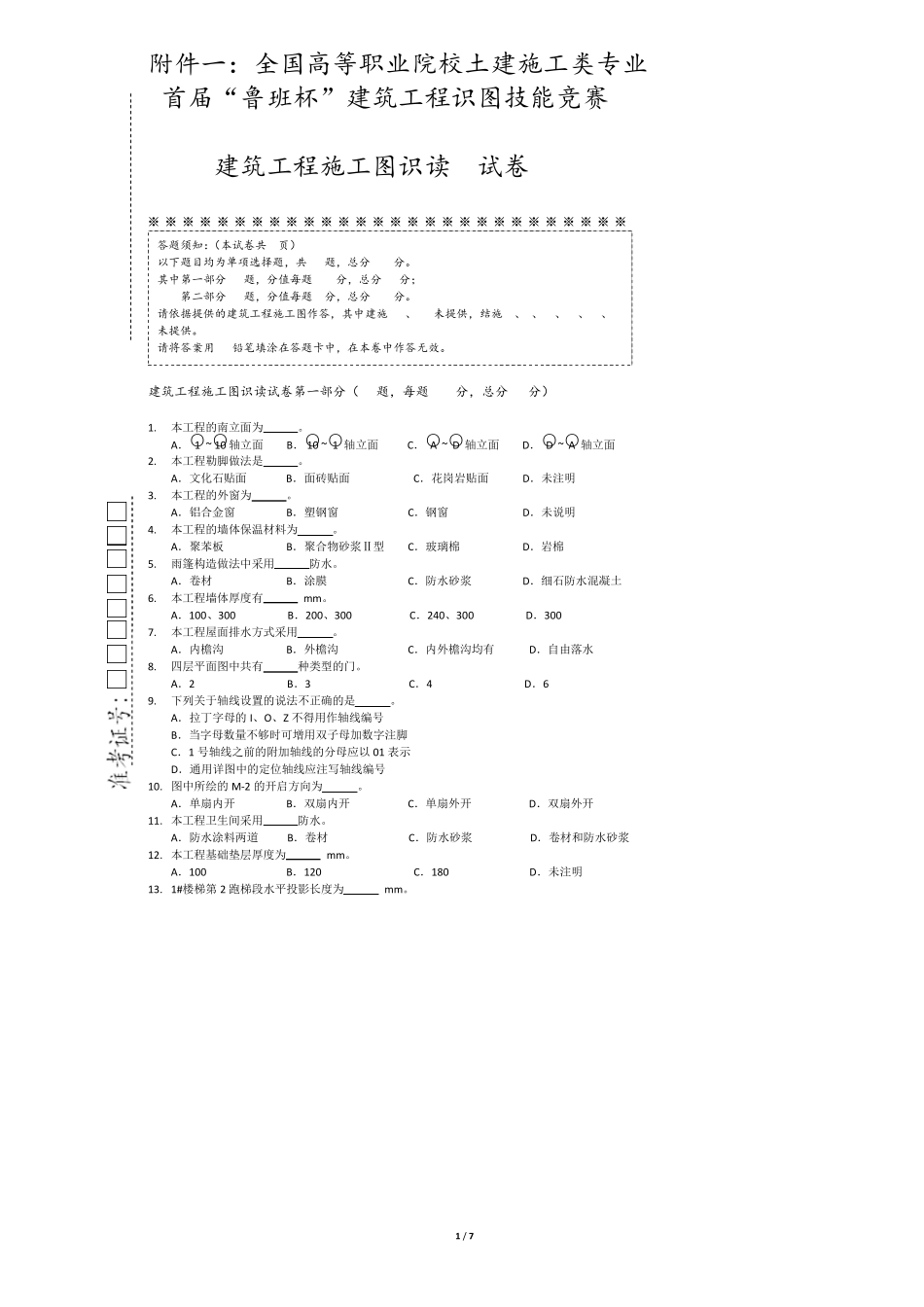

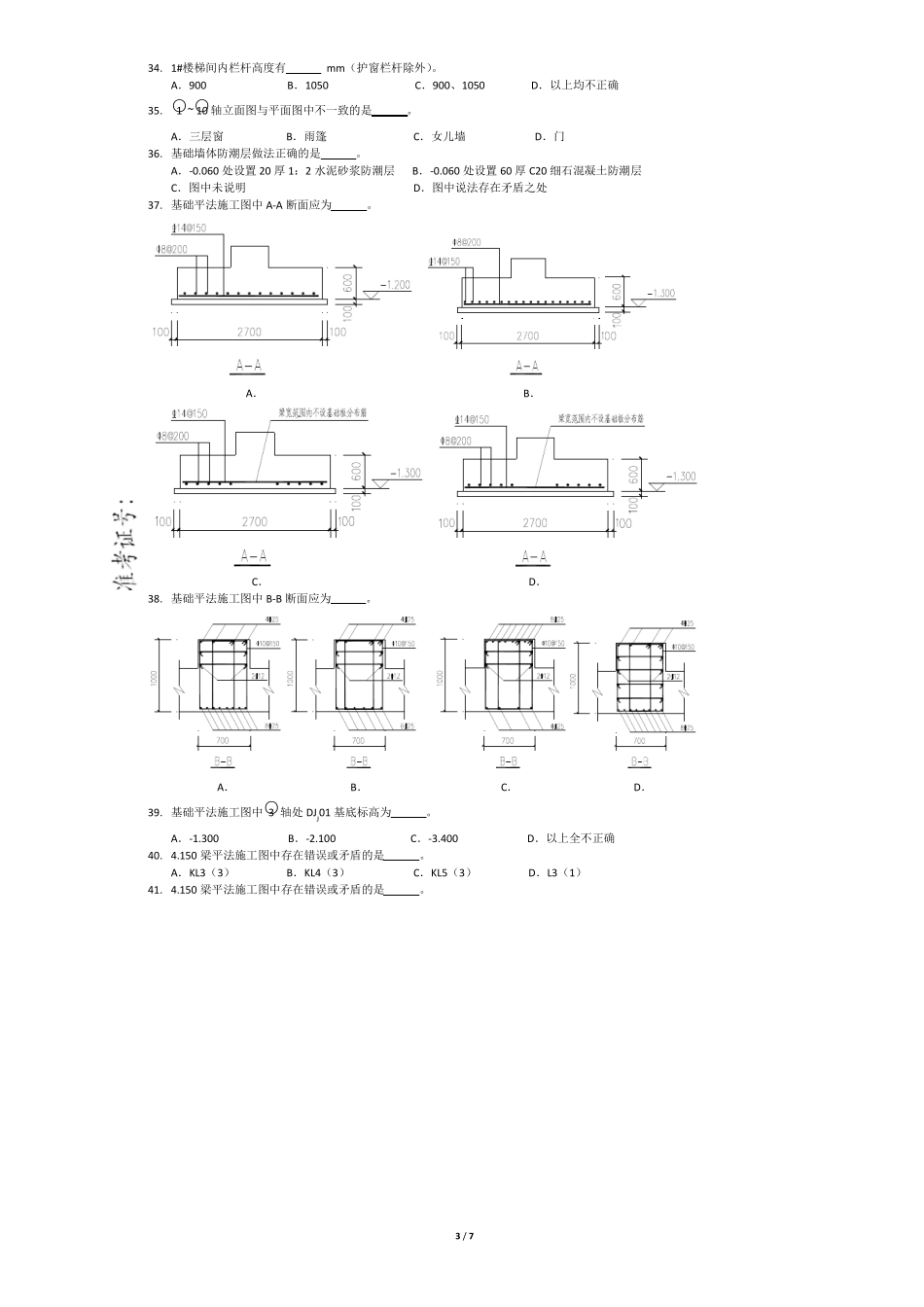

1 / 7 附件一:全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛 建筑工程施工图识读 试卷 ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ 建筑工程施工图识读试卷第一部分(20题,每题 2.5分,总分 50分) 1. 本工程的南立面为 。 A.○1 ~○10 轴立面 B.○10 ~○1 轴立面 C.○A ~○D 轴立面 D.○D ~○A 轴立面 2. 本工程勒脚做法是 。 A.文化石贴面 B.面砖贴面 C.花岗岩贴面 D.未注明 3. 本工程的外窗为 。 A.铝合金窗 B.塑钢窗 C.钢窗 D.未说明 4. 本工程的墙体保温材料为 。 A.聚苯板 B.聚合物砂浆Ⅱ型 C.玻璃棉 D.岩棉 5. 雨篷构造做法中采用 防水。 A.卷材 B.涂膜 C.防水砂浆 D.细石防水混凝土 6. 本工程墙体厚度有 mm。 A.100、300 B.200、300 C.240、300 D.300 7. 本工程屋面排水方式采用 。 A.内檐沟 B.外檐沟 C.内外檐沟均有 D.自由落水 8. 四层平面图中共有 种类型的门。 A.2 B.3 C.4 D.6 9. 下列关于轴线设置的说法不正确的是 。 A.拉丁字母的I、O、Z 不得用作轴线编号 B.当字母数量不够时可增用双子母加数字注脚 C.1 号轴线之前的附加轴线的分母应以 01 表示 D.通用详图中的定位轴线应注写轴线编号 10. 图中所绘的M-2 的开启方向为 。 A.单扇内开 B.双扇内开 C.单扇外开 D.双扇外开 11. 本工程卫生间采用 防水。 A.防水涂料两道 B.卷材 C.防水砂浆 D.卷材和防水砂浆 12. 本工程基础垫层厚度为 mm。 A.100 B.120 C.180 D.未注明 13. 1#楼梯第 2 跑梯段水平投影长度为 mm。 答题须知:(本试卷共 4页) 以下题目均为单项选择题,共 70题,总分 200分。 其中第一部分 20题,分值每题 2.5分,总分 50分; 第二部分 50题,分值每题 3分,总分 150分。 请依据提供的建筑工程施工图作答,其中建施-10、14未提供,结施-6、8、10、11、12、13未提供。 请将答案用 2B铅笔填涂在答题卡中,在本卷中作答无效。 2 / 7 A.2800 B.1600 C.4480 D.1650 14. 1#楼梯第1 跑梯段步数为 。 A.11 B.15 C.16 D.17 15. 2#楼梯梯井宽度为 mm。 A.3600 B.3350 C.150 D.未注明 16. 本工程○1 ~○10 轴立面外墙饰面做法有 种。 A.2 B.3 C...
