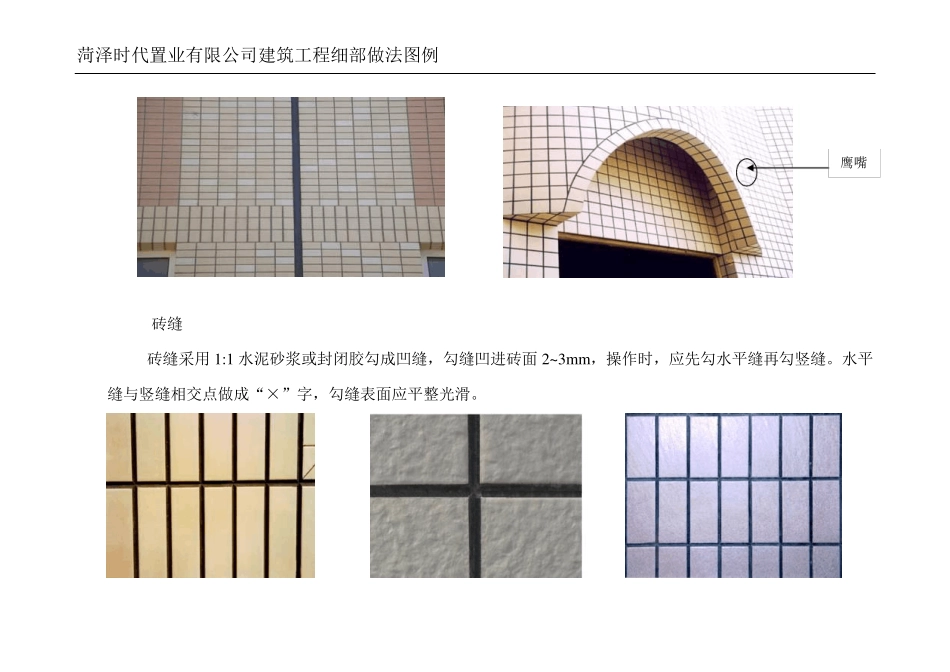

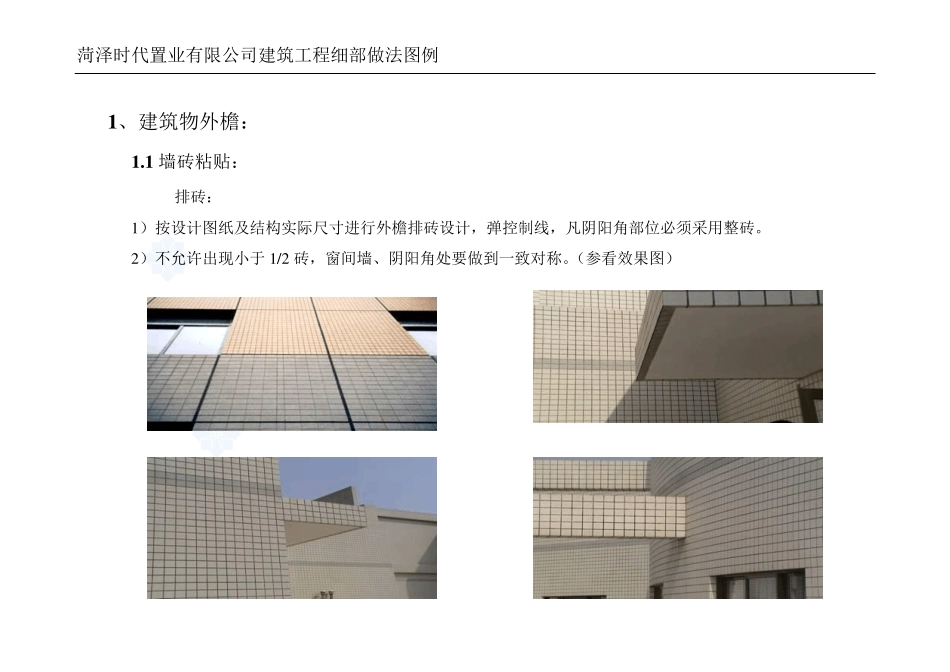

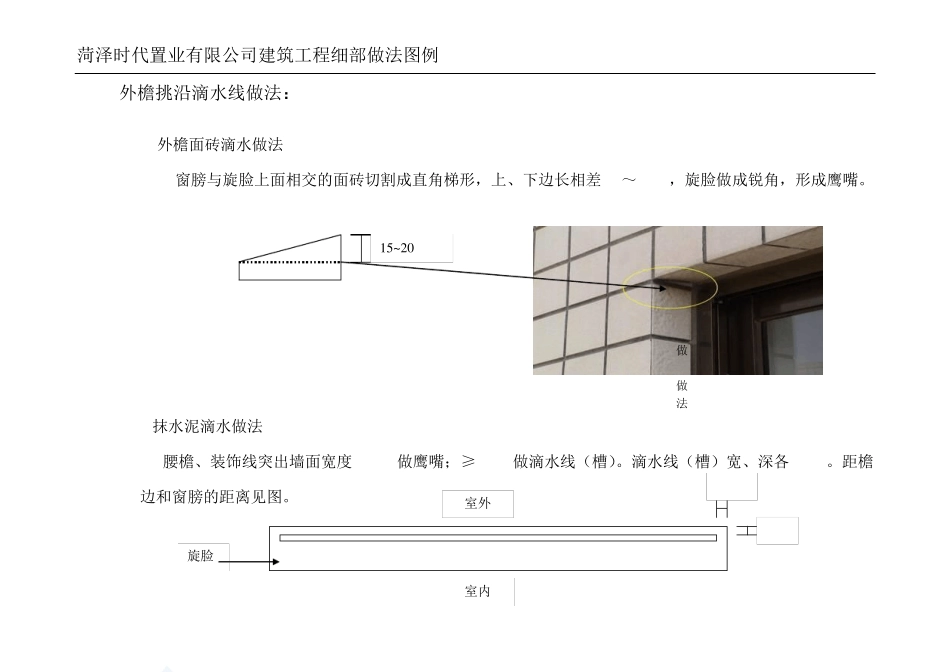

菏泽时代置业有限公司建筑工程细部做法图例 1 、建筑物外檐: 1 .1 墙砖粘贴: 1.1.1排砖: 1 )按设计图纸及结构实际尺寸进行外檐排砖设计,弹控制线,凡阴阳角部位必须采用整砖。 2 )不允许出现小于 1 /2 砖,窗间墙、阴阳角处要做到一致对称。(参看效果图) 菏泽时代置业有限公司建筑工程细部做法图例 1.1.2砖缝 砖缝采用1:1 水泥砂浆或封闭胶勾成凹缝,勾缝凹进砖面2~3mm,操作时,应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字,勾缝表面应平整光滑。 鹰嘴 菏泽时代置业有限公司建筑工程细部做法图例 1.2外檐挑沿滴水线做法: 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形,上、下边长相差15~20mm,旋脸做成锐角,形成鹰嘴。 做 做法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm做鹰嘴;≥60mm做滴水线(槽)。滴水线(槽)宽、深各 10mm。距檐边和窗膀的距离见图。 室内 室外 旋脸 20 30 15~20 菏泽时代置业有限公司建筑工程细部做法图例 1.2.3在檐下先抹40~60㎜翻边,在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时,可直接预埋 10×10m m 塑料条。塑料条转角处剪成“八”字对角. 菏泽时代置业有限公司建筑工程细部做法图例 1.3散水做法: 1.3.1散水与外墙面断缝,打封闭胶或灌沥青砂。断缝宽度一致,胶面平整、光滑。断缝宽度:20m m 。 1.3.2散水拐角处均设置断缝,注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位,应与建筑物主体断开设缝,缝应宽窄一致、顺直,缝中填柔性材料。 坡道 门口 缝中填柔性材料 20 菏泽时代置业有限公司建筑工程细部做法图例 150 80 1.4沉降观测点做法: 1.4.1设置位置:结构墙柱、变形缝两端及建筑物转角处,每隔 8~12m 均匀设置一个。 1.4.2沉降标牌设置:统一采用建工总承包公司制定的标准,牌镶嵌在沉降观测点上方、居中,牌下边距沉降标外边缘 50㎜.。 沉降观测点 (XX 工程) NO:X 沉降标牌式样 菏泽时代置业有限公司建筑工程细部做法图例 1.5铝板幕墙做法及要求: 1.5.1胶缝平、顺、直宽窄一致按结构实际尺寸进行排版,不允许出现小于 1/2 板宽的铝板进行饰面。 1.5.2窗台、檐口要有泛水。 1.5.3窗口及大于或等于 60m m 的挑檐要设滴水线或做大鹰嘴。 1.5.4女儿墙压顶处进行反包处理,防水卷材要深入反包铝板内。(图一) 1.5.5外檐铝幕墙滴水做法见(图二...
