建筑常用构件代号(图文注解版)

建筑常用构件代号(图文注解版)_第1页
1/20

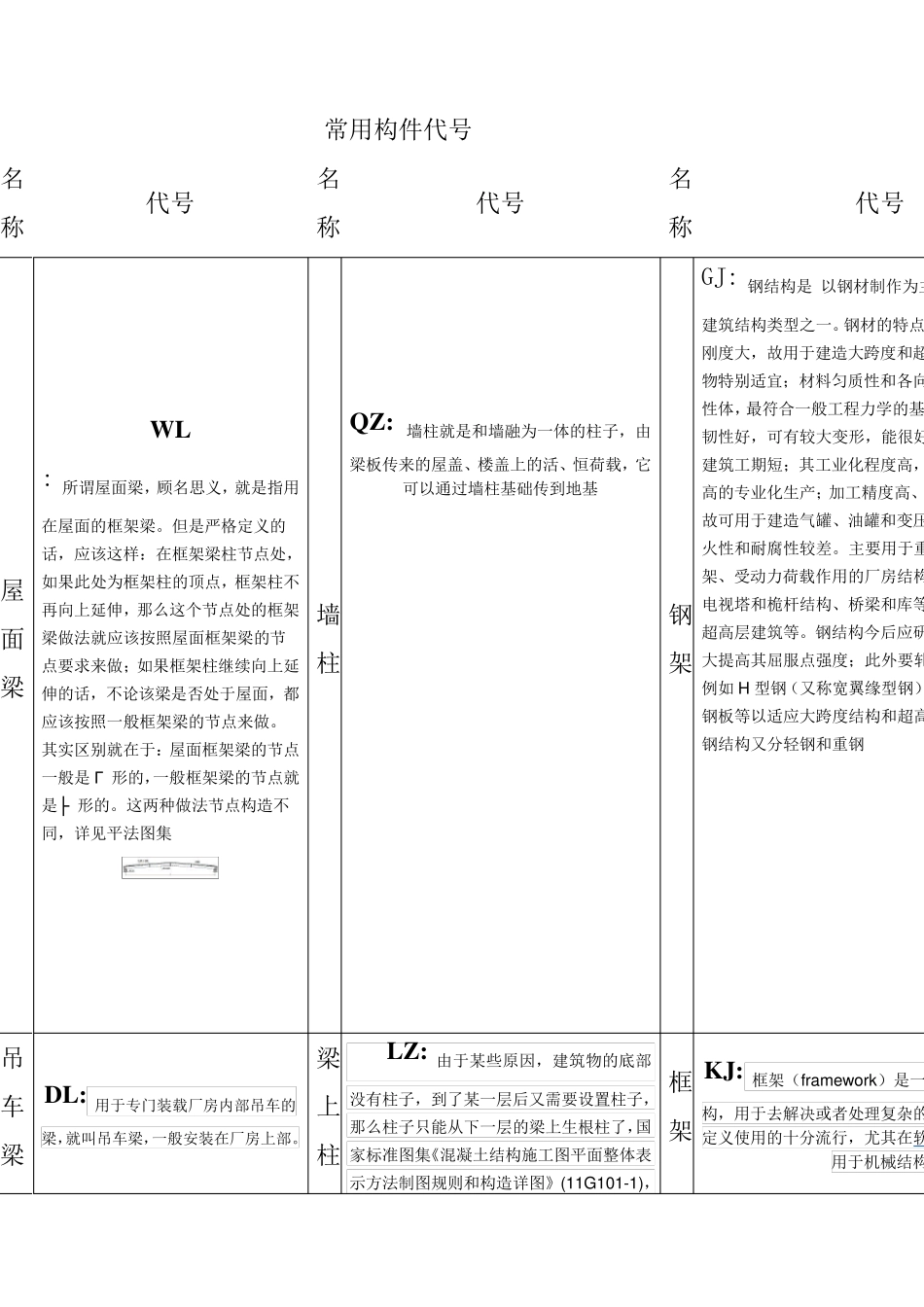

建筑常用构件代号(图文注解版)_第2页
2/20

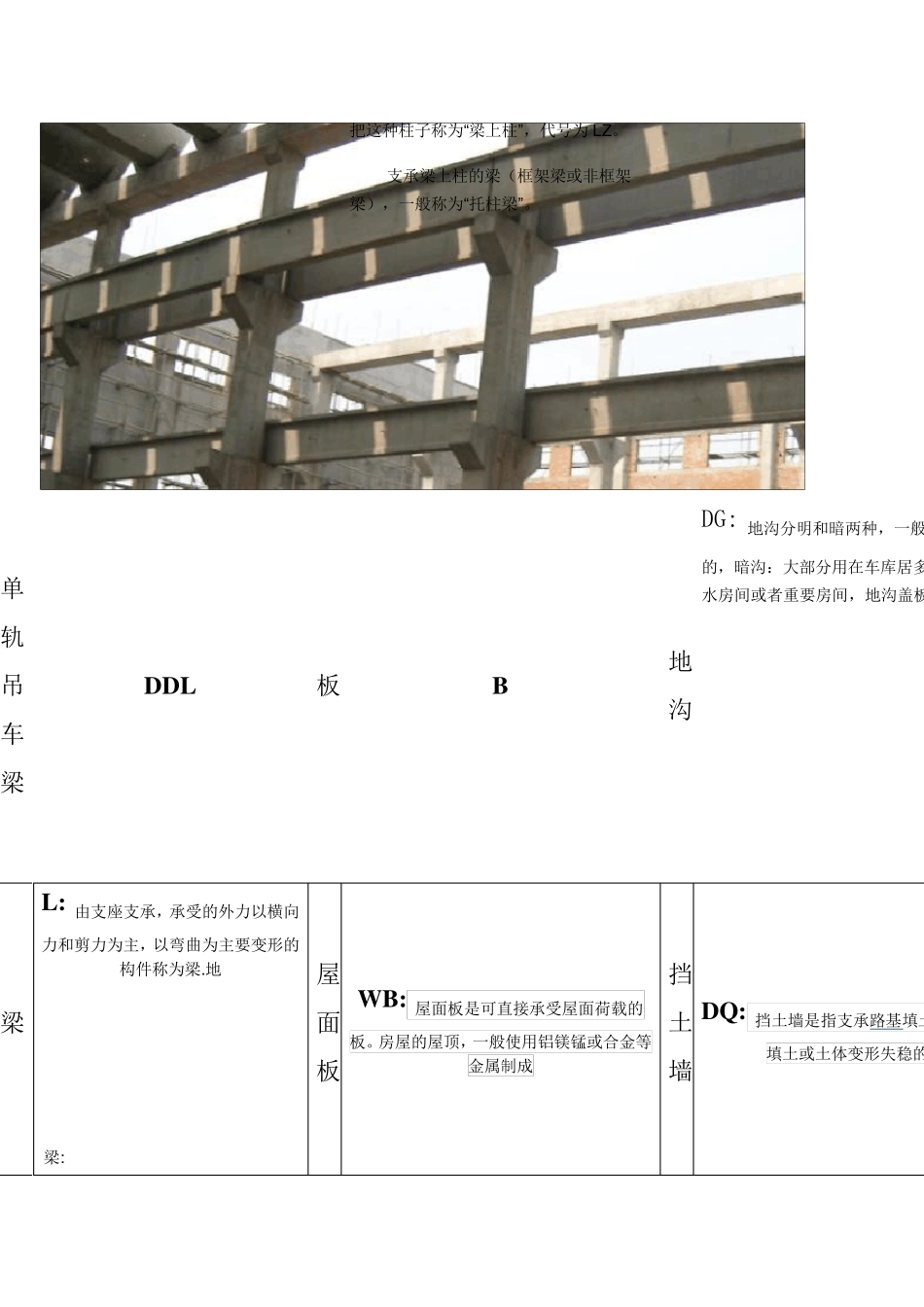

建筑常用构件代号(图文注解版)_第3页
3/20
常用构件代号 名称 代号 名称 代号 名称 代号 屋面梁 WL : 所谓屋面梁,顾名思义,就是指用在屋面的框架梁。但是严格定义的话,应该这样:在框架梁柱节点处,如果此处为框架柱的顶点,框架柱不再向上延伸,那么这个节点处的框架梁做法就应该按照屋面框架梁的节点要求来做;如果框架柱继续向上延伸的话,不论该梁是否处于屋面,都应该按照一般框架梁的节点来做。 其实区别就在于:屋面框架梁的节点一般是Γ 形的,一般框架梁的节点就是├ 形的。这两种做法节点构造不同,详见平法图集 墙柱 QZ: 墙柱就是和墙融为一体的柱子,由梁板传来的屋盖、楼盖上的活、恒荷载,它可以通过墙柱基础传到地基钢架 GJ: 钢结构是 以钢材制作为主建筑结构类型之一。钢材的特点刚度大,故用于建造大跨度和超物特别适宜;材料匀质性和各向性体,最符合一般工程力学的基韧性好,可有较大变形,能很好建筑工期短;其工业化程度高,高的专业化生产;加工精度高、效故可用于建造气罐、油罐和变压火性和耐腐性较差。主要用于重架、受动力荷载作用的厂房结构电视塔和桅杆结构、桥梁和库等超高层建筑等。钢结构今后应研大提高其屈服点强度;此外要轧例如H 型钢(又称宽翼缘型钢)钢板等以适应大跨度结构和超高钢结构又分轻钢和重钢 吊车梁 DL: 用于专门装载厂房内部吊车的梁,就叫吊车梁,一般安装在厂房上部。梁上柱 LZ: 由于某些原因,建筑物的底部没有柱子,到了某一层后又需要设置柱子,那么柱子只能从下一层的梁上生根柱了,国家标准图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1),框架 KJ: 框架(framew ork)是一构,用于去解决或者处理复杂的定义使用的十分流行,尤其在软用于机械结构 把这种柱子称为“梁上柱”,代号为LZ。 支承梁上柱的梁(框架梁或非框架梁),一般称为“托柱梁”。 单轨吊车梁 DDL 板 B 地沟 DG: 地沟分明和暗两种,一般的,暗沟:大部分用在车库居多水房间或者重要房间,地沟盖板梁 L: 由支座支承,承受的外力以横向力和剪力为主,以弯曲为主要变形的构件称为梁.地梁:屋面板 W B: 屋面板是可直接承受屋面荷载的板。房屋的屋顶,一般使用铝镁锰或合金等金属制成挡土墙 DQ: 挡土墙是指支承路基填土填土或土体变形失稳的 圈梁 QL: 圈梁是指在房屋的基础上部的连续的钢筋混凝土梁也叫地圈梁(DQL);而在墙体上部,紧挨楼板的钢筋混凝土梁叫上圈梁。空心板 KB: 空心板 (k...
