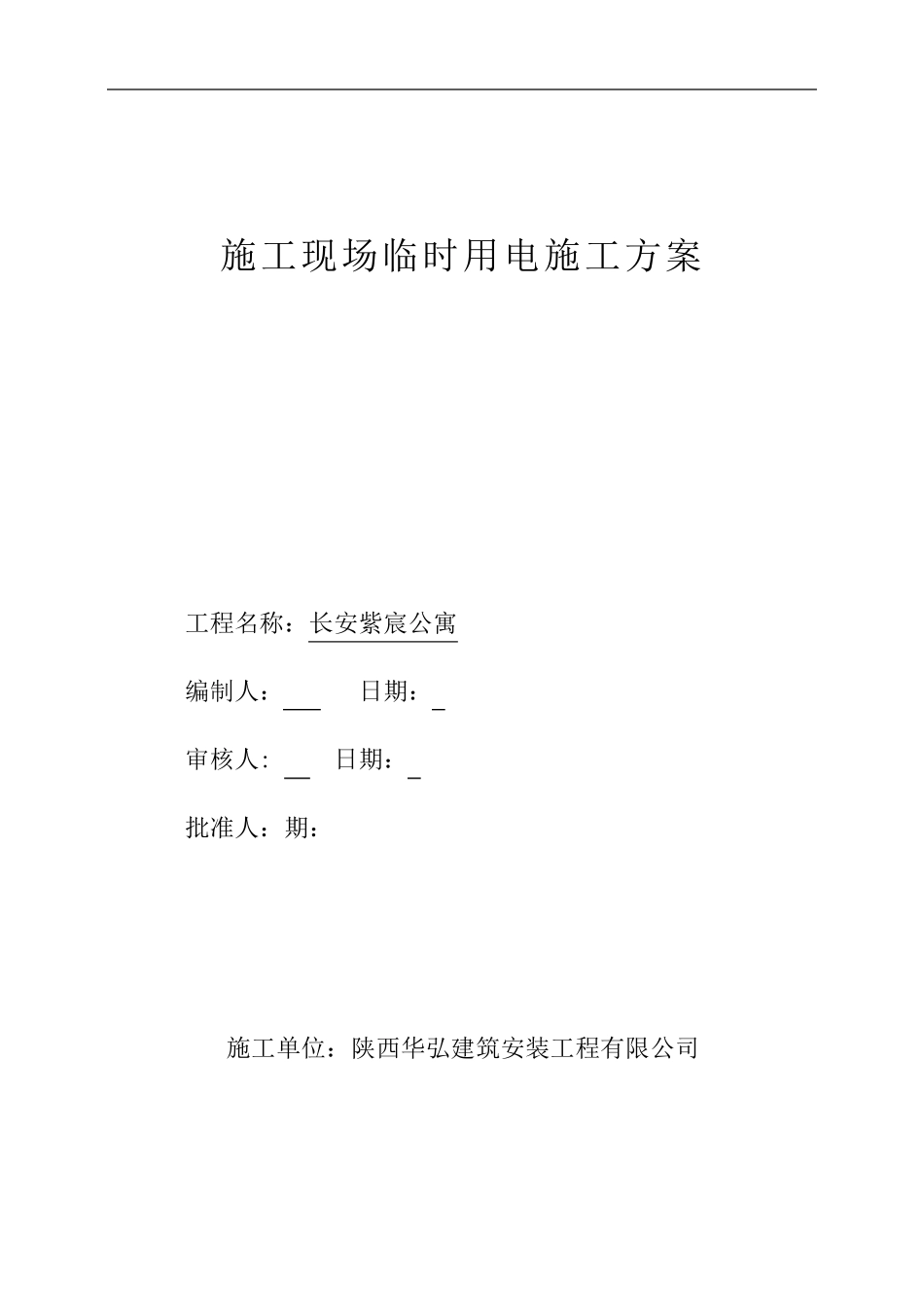

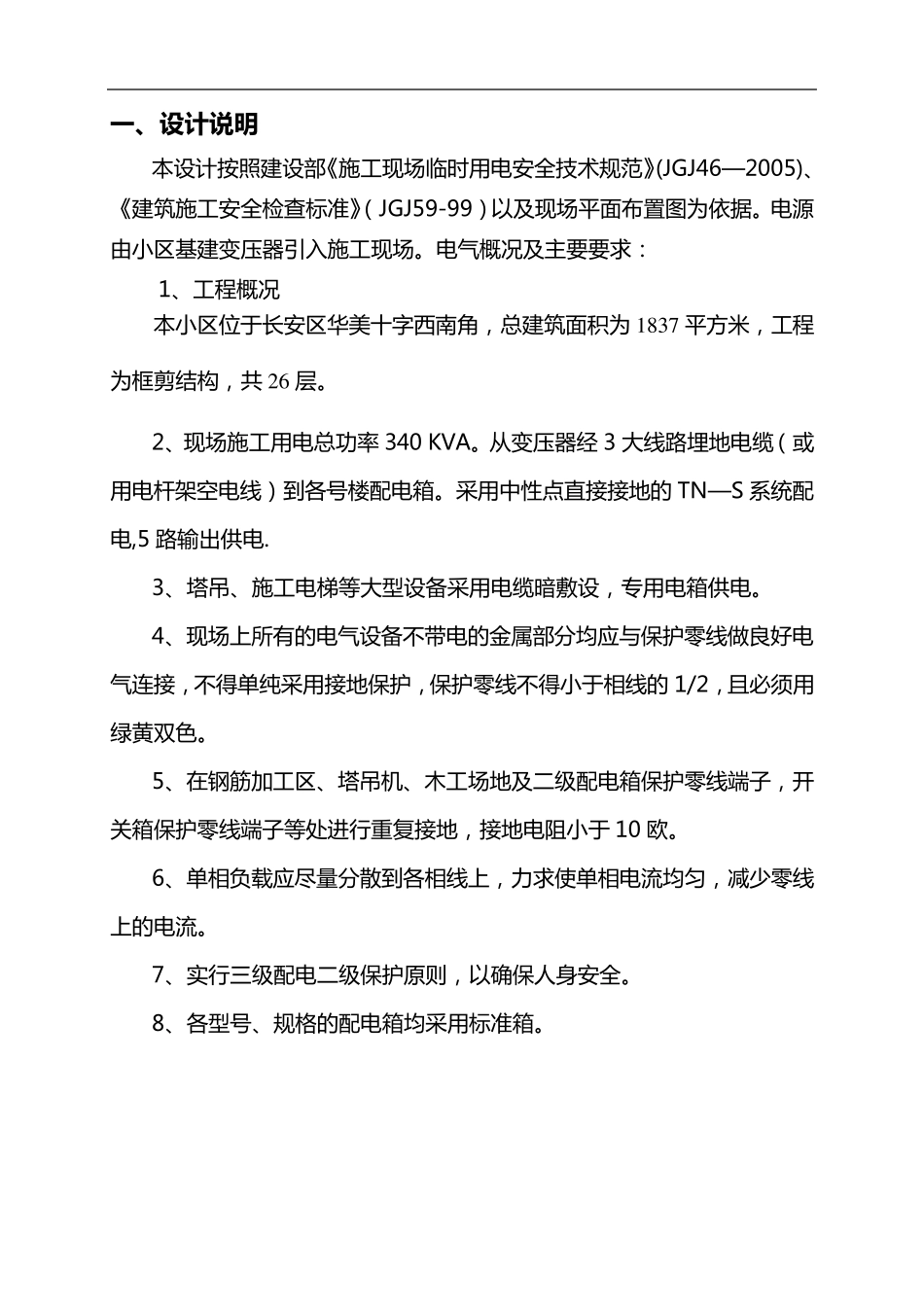

施工现场临时用电施工方案 工程名称：长安紫宸公寓 编制人： 日期： 审核人: 日期： 批准人：期： 施工单位：陕西华弘建筑安装工程有限公司 一 、设计说明 本 设 计 按 照 建 设 部《 施 工 现 场 临 时 用 电 安 全 技 术 规 范 》(JGJ46—2005)、《 建 筑施 工 安 全 检查标准》（JGJ59-99）以及现 场 平面布置图为依据。电 源由小区基建 变压器引入施 工 现 场 。电 气概况及主要要求： 1、工 程概况 本 小区位于长安 区华美十字西南角，总建 筑面积为 1 8 3 7 平方米，工 程为框剪结构，共 2 6 层。 2、现 场 施 工 用 电 总功率 340 KVA。从变压器经 3 大线路埋地电 缆（或用 电 杆架空电 线）到各号楼配电 箱。采用 中性点直接接地的 TN—S 系统配电 ,5 路输出供电 . 3、塔吊、施 工 电 梯等大型设 备采用 电 缆暗敷设 ，专用 电 箱供电 。 4、现 场 上所有的电 气设 备不带电 的金 属 部 分 均 应 与 保 护 零 线做 良 好 电气连 接，不得 单 纯 采用 接地保 护 ，保 护 零 线不得 小于相 线的 1/2，且 必 须 用绿 黄 双 色 。 5、在 钢 筋 加 工 区、塔吊机 、木 工 场 地及二 级 配电 箱保 护 零 线端 子 ，开关 箱保 护 零 线端 子 等处 进 行 重 复 接地，接地电 阻 小于 10 欧 。 6、单 相 负 载 应 尽 量 分 散 到各相 线上，力 求使 单 相 电 流 均 匀 ，减 少 零 线上的电 流 。 7、实 行 三 级 配电 二 级 保 护 原 则 ，以确 保 人 身 安 全 。 8、各型号、规 格 的配电 箱均 采用 标准箱。 二 、设备数量表 施 工 现 场 主要 用 电 设 备 表 线 路 序号 设 备 名 称 台数 额 定 功 率 暂 载 率 cosφ 换 算 容 量 单 机 电 缆 选 择 主 楼 现 场 1 塔 吊 1 45 KW 0.4 0.65 187 2 塔 吊 大 灯 2 2.0KW 32 3 太 阳 灯 2 1.0KW 18 4 平 板 震 动 器 1 1.0KW 0.85 9 5 砼 震 动 棒 3 1.5KW 0.85 27 8 剪 断 机 2 5.5 KW 0.83 22 9 弯 曲 机 2 4.5KW 0.83 15 10 调 直 机 1 4.5KW 0.83 15 木 工机 械 11 圆 锯 2 3.5KW 0.85 8 12 电 钻 5 0.5KW 0.85 9 抽 水 13...
