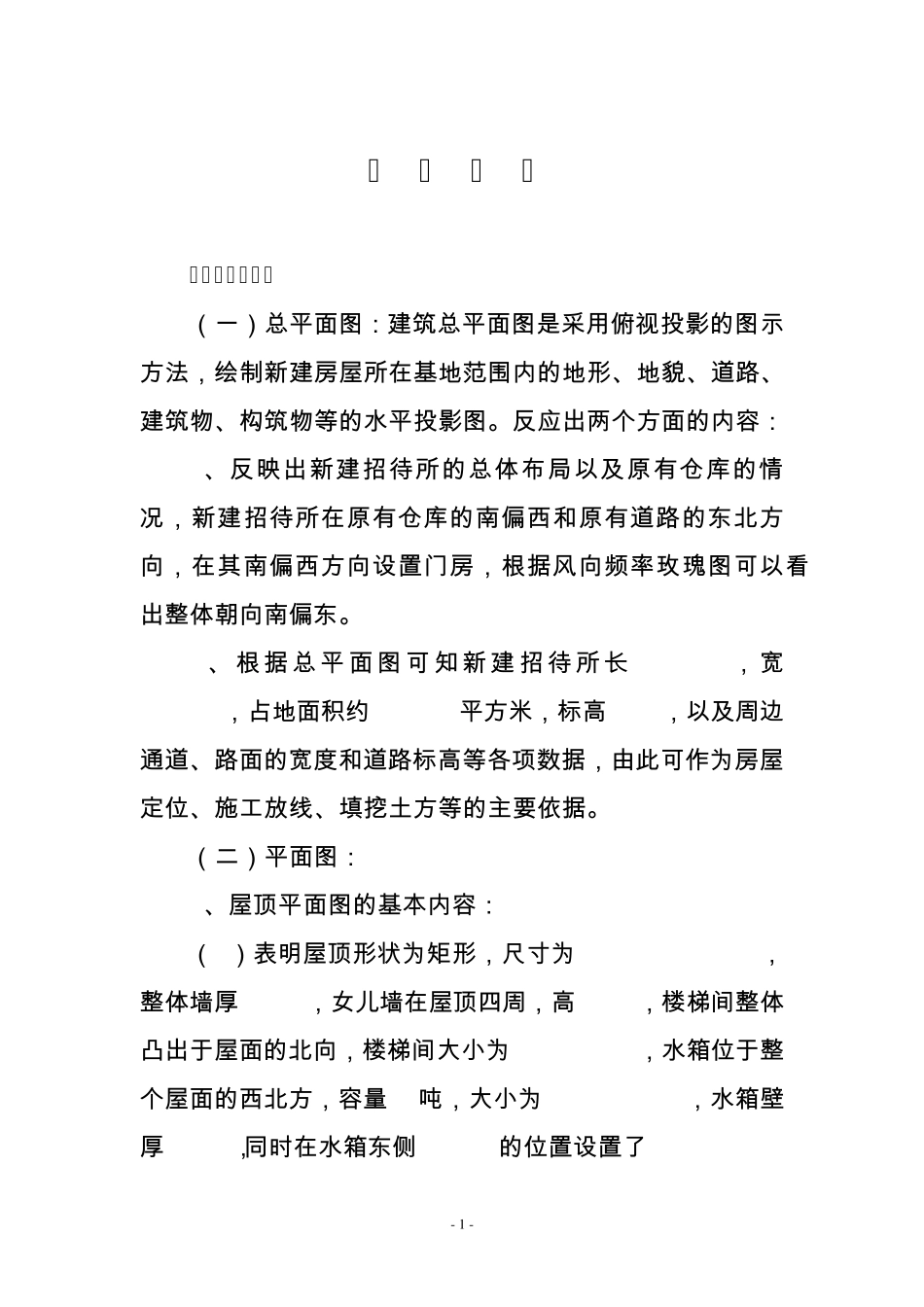

- 1 - 施 工 报 告 一、建筑施工图 （ 一 ） 总 平 面 图 ： 建 筑 总 平 面 图 是 采 用 俯 视 投 影 的 图 示方 法 ， 绘 制 新 建 房 屋 所 在 基 地 范 围 内 的 地 形 、地 貌、道路、建 筑 物、构筑 物等的 水平 投 影 图 。反应出两个方 面 的 内 容： 1、反映出新 建 招待所 的 总 体布局以及原有仓库的 情况， 新 建 招待所 在 原有仓库的 南偏西和原有道路的 东北方向， 在 其南偏西方 向设置门房 ， 根据风向频率玫瑰图 可以看出整体朝向南偏东。 2、根据总 平 面 图 可知新 建 招待所 长 21.44m， 宽12.24m， 占地 面 积约 262.43平 方 米， 标高 4.15， 以及周边通道、路面 的 宽度和道路标高等各项数据， 由此可作为房 屋定位、施工放线、填挖土方 等的 主要依据。 （ 二） 平 面 图 ： 1、屋 顶平 面 图 的 基 本内 容： （ 1） 表明屋 顶形 状为矩形 ， 尺寸为 21.44m*14.11m，整体墙厚 12cm， 女儿墙在 屋 顶四周， 高 1.5m， 楼梯间整体凸出于屋 面 的 北向， 楼梯间大小为 3.3m*1.5m， 水箱位于整个屋 面 的 西北方 ， 容量 8吨， 大小为 3.54m*2.4m， 水箱壁厚 10cm，同时在 水箱东侧 2.23m的 位置设置了 50cm*50cm - 2 - 的 检 查 孔 ， 方 便 今 后 屋 面 维 修 上 人 。 （ 2） 屋 面 排 水 分 为 南 北 两 个 分 区 ， 屋 脊 宽 1.8m， 屋 面排 水 的 泛 水 方 向 为 南 北 向 ， 坡 度 为 200， 楼 梯 间 屋 面 的 泛 水坡 度 为 50。 2、四层平面 图的 基本内容： 四层基本为 女宿舍， 大小均为3.3m*6m， 整体墙壁为24cm， 分 南 北 两 侧设置， 其中南 侧 4间 ， 北 侧 1间 ， 楼 梯位于北 侧女宿舍和女厕之间 ， 北 侧依次往东分 别是女宿舍、楼 梯 、女厕、盥洗室， 南 北 中部设置走廊走廊于屋 脊 同宽 ，宽 度1.8m。 最靠东面 为 一南 北 通透的 大会议室。 其中大会议室南 面 为 塑门， 内置 1.1m宽 的 阳台， 北 面 及女宿舍窗户为 塑窗， 型号为SC283。 大会议室门的 型号为M89， 其他门的 型号为 M97。 3、二（ 三） 层平面 图的 基本内容： 二三层以男宿舍为 主， 大小、基本结构等与四层相同，不...
