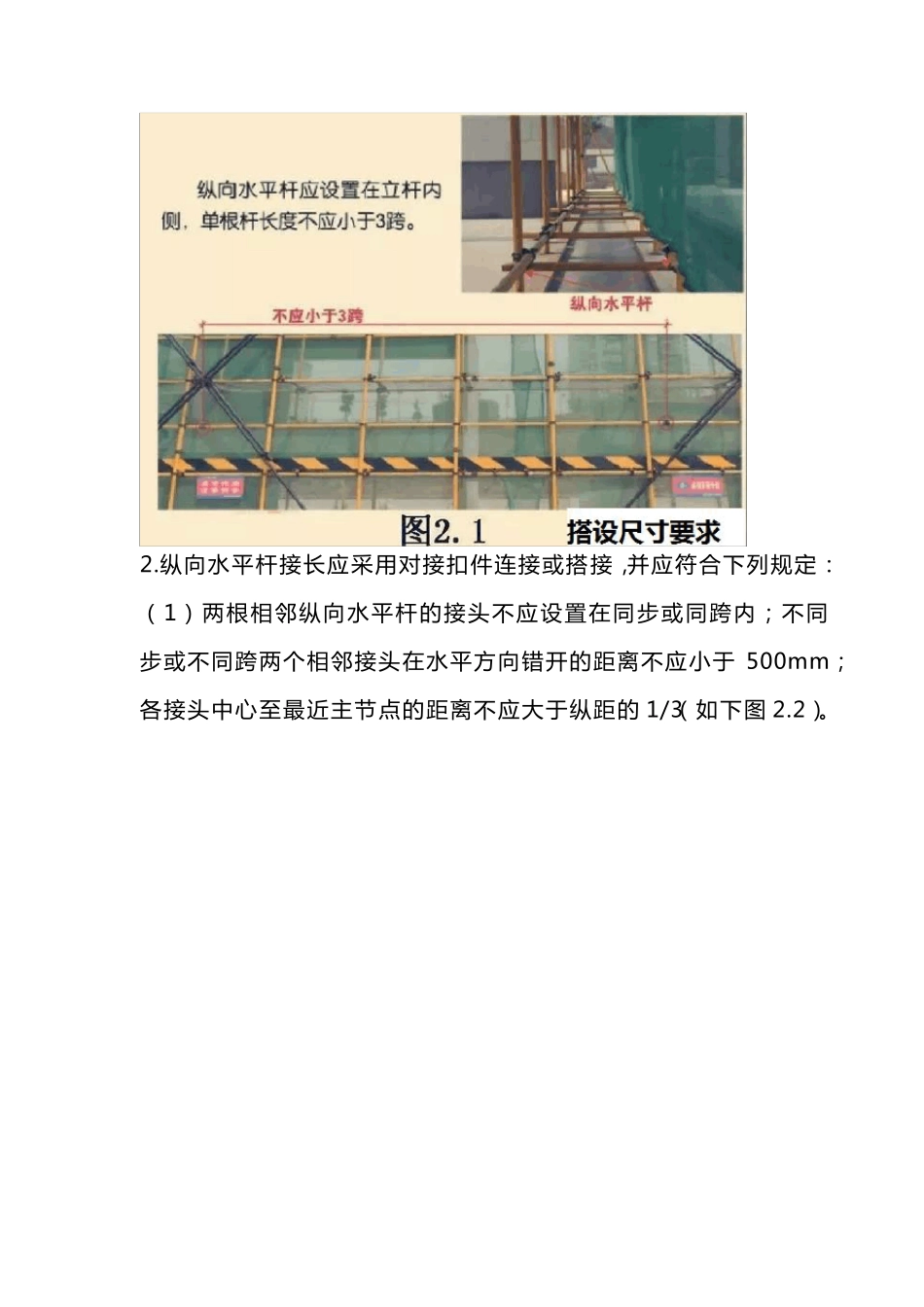

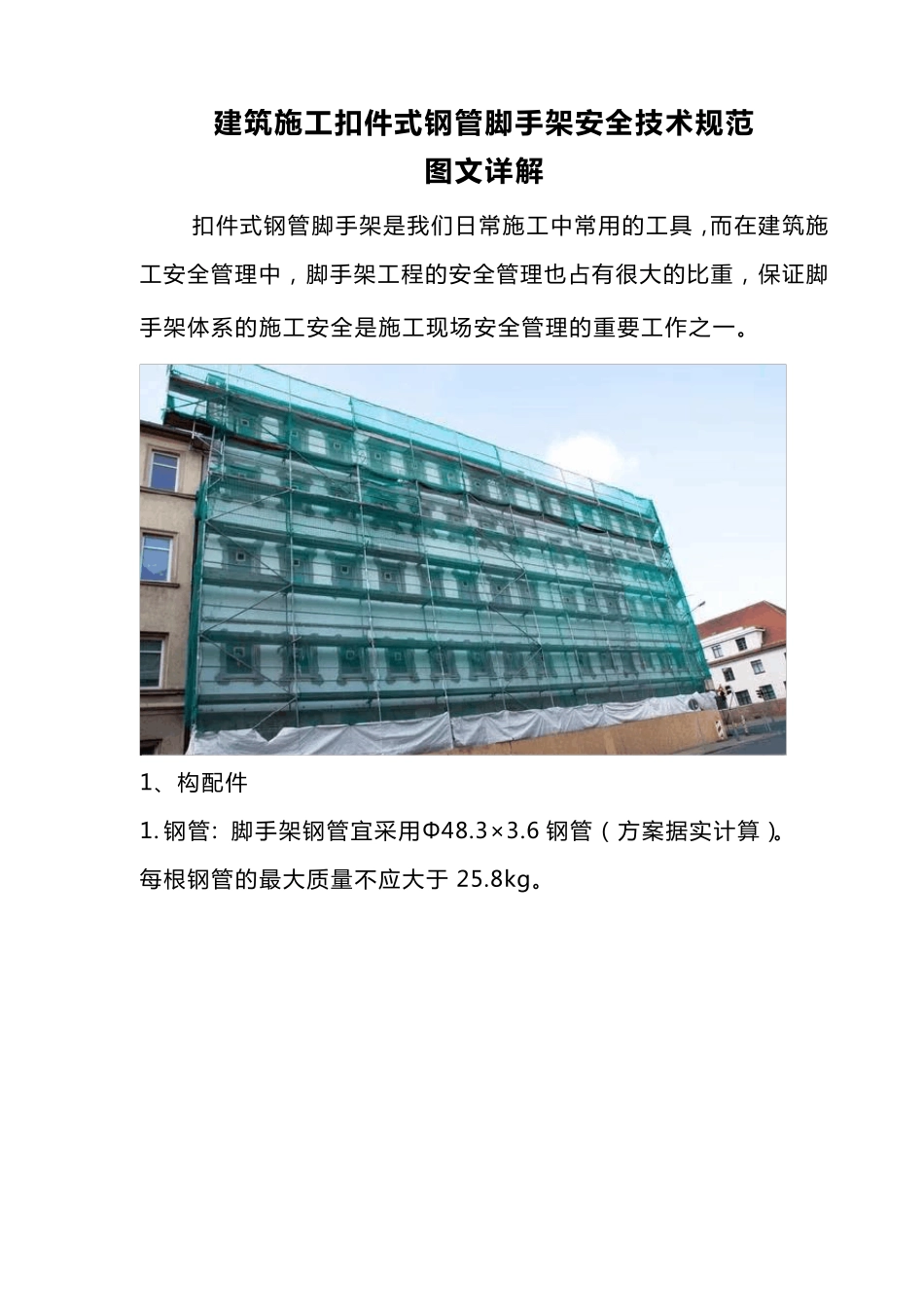

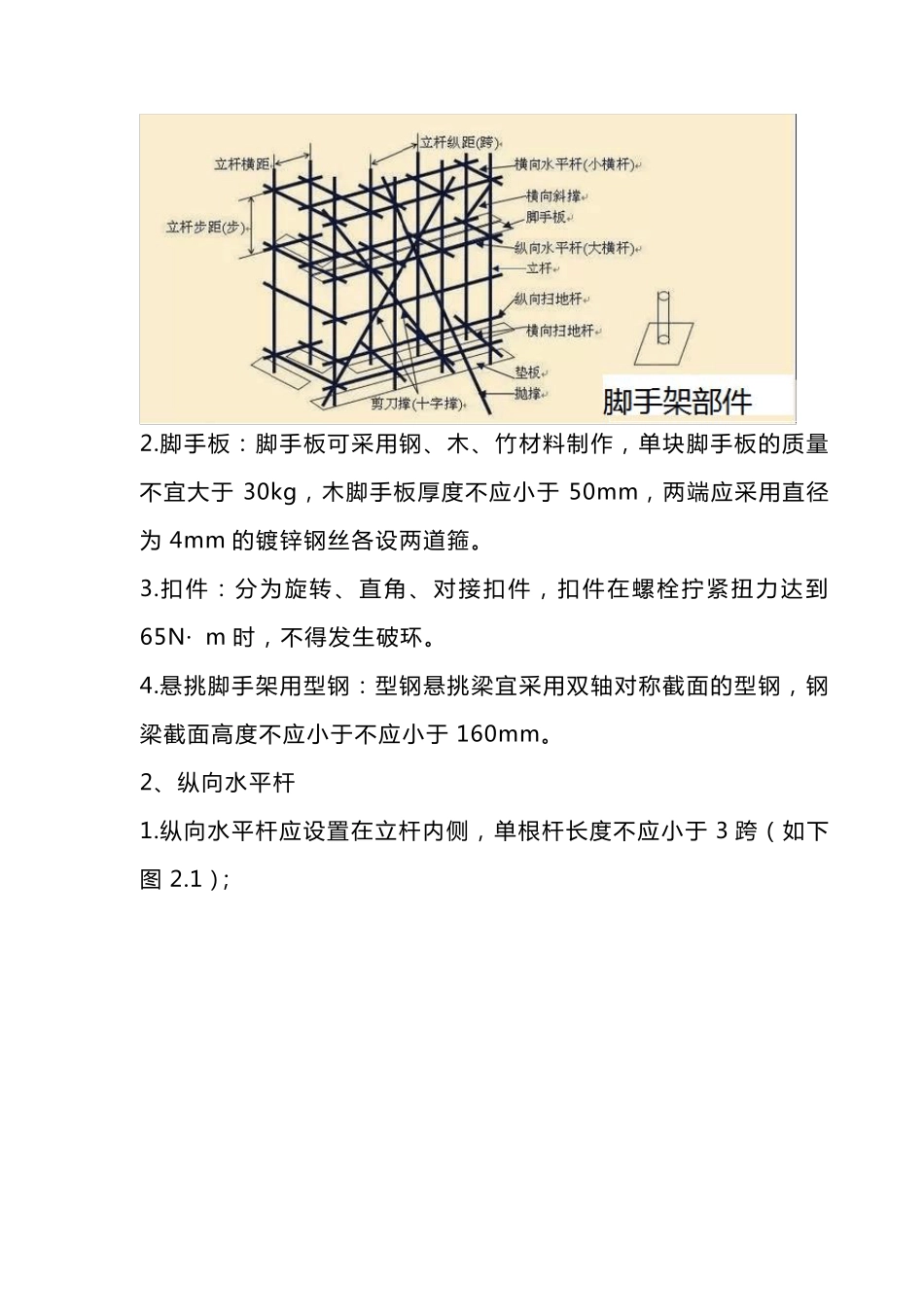

建 筑 施 工 扣 件式钢管脚手架安全技术规范 图文详解 扣 件 式 钢 管 脚 手 架 是 我 们 日 常 施 工 中 常 用 的 工 具 , 而 在 建 筑 施工 安 全 管 理 中 , 脚 手 架 工 程 的 安 全 管 理 也 占 有 很 大 的 比 重 , 保 证 脚手 架 体 系 的 施 工 安 全 是 施 工 现 场 安 全 管 理 的 重 要 工 作 之 一 。 1、构 配 件 1. 钢 管 : 脚 手 架 钢 管 宜 采 用 Φ48.3×3.6 钢 管 ( 方 案 据 实 计 算 )。 每 根 钢 管 的 最 大 质 量 不 应 大 于 25.8kg。 2.脚 手 板 : 脚 手 板 可 采 用 钢 、木 、竹 材 料 制 作 , 单 块 脚 手 板 的 质 量不 宜 大 于30kg, 木 脚 手 板 厚 度 不 应 小 于50mm, 两 端 应 采 用 直 径为4mm 的 镀 锌 钢 丝 各 设 两 道 箍 。 3.扣 件 : 分 为 旋 转 、直 角 、对 接 扣 件 , 扣 件 在 螺 栓 拧 紧 扭 力 达 到65N· m 时, 不 得发生破环。 4.悬挑脚 手 架用 型钢 : 型钢 悬挑梁宜 采 用 双轴对 称截面的 型钢 , 钢梁截面高度 不 应 小 于 不 应 小 于160mm。 2、纵向水平杆 1.纵向水平杆应 设 置在 立杆内侧, 单 根杆长度 不 应 小 于3 跨(如下图2.1) ; 2.纵 向 水 平 杆 接 长 应 采 用 对 接 扣 件 连 接 或 搭 接 ,并 应 符 合 下 列 规 定 : ( 1) 两 根 相 邻 纵 向 水 平 杆 的 接 头 不 应 设 置 在 同 步 或 同 跨 内 ; 不 同步 或 不 同 跨 两 个 相 邻 接 头 在 水 平 方 向 错 开 的 距 离 不 应 小 于500mm;各 接 头 中 心 至 最 近 主 节 点 的 距 离 不 应 大 于 纵 距 的1/3( 如 下 图2.2)。 ( 2) 搭 接 长 度 不 应 小 于1m, 应 等 间 距 设 置3 个 旋 转 扣 件 固 定 ; 端部 扣 件 盖 板 边 缘 至 搭 接 纵 向 水 平 杆 杆 端 的 距 离 不 应 小 于100mm。 3.当 使 用 钢 芭 网 片 脚 手 板 时 , 纵 向 水 平 杆 应 采 用 直 角 扣 件 固 定 在 横向 水 平 杆 上 ( 纵 向 水 平 杆 在...
