建筑施工测量介绍,(外控法、内控法)

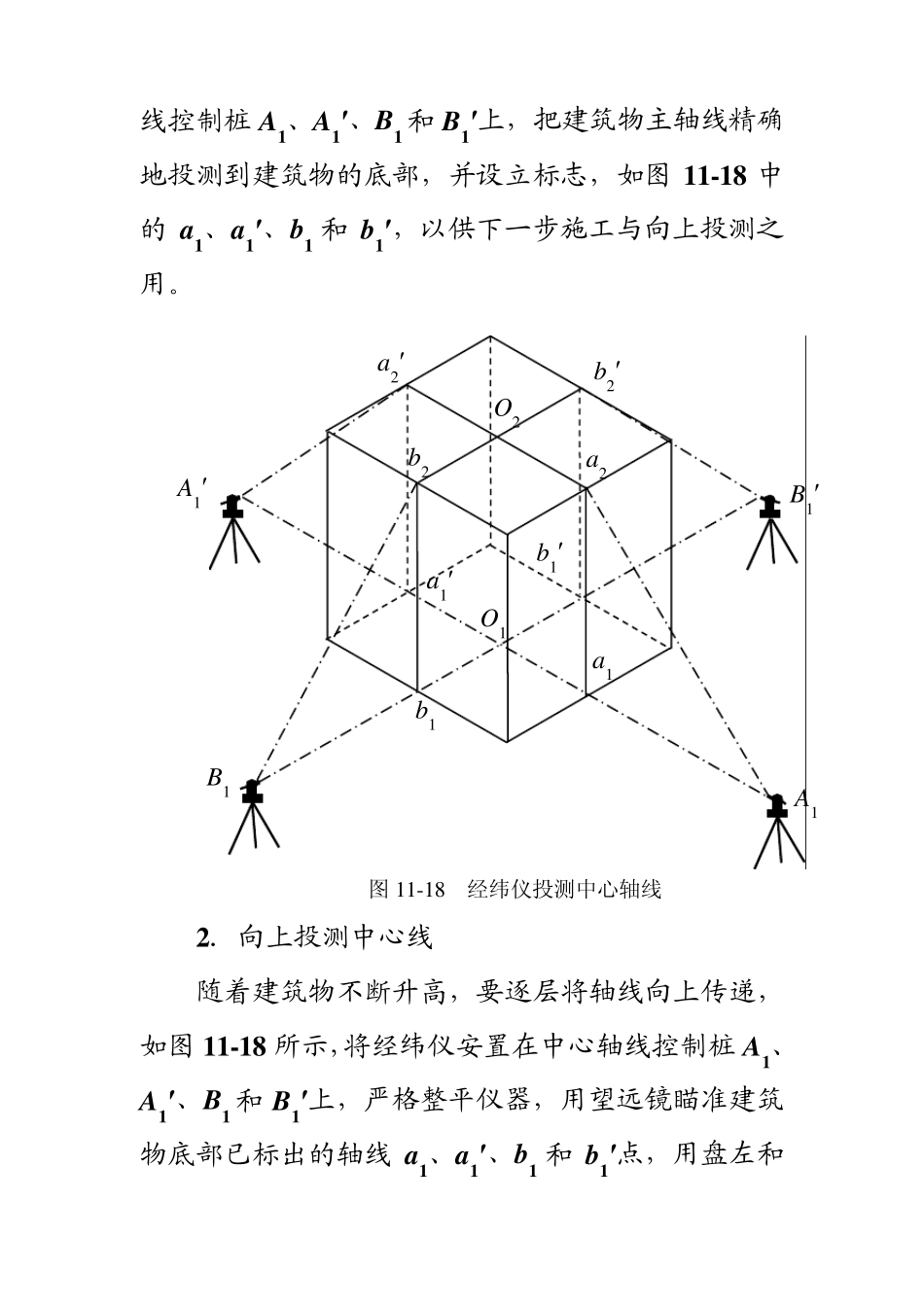

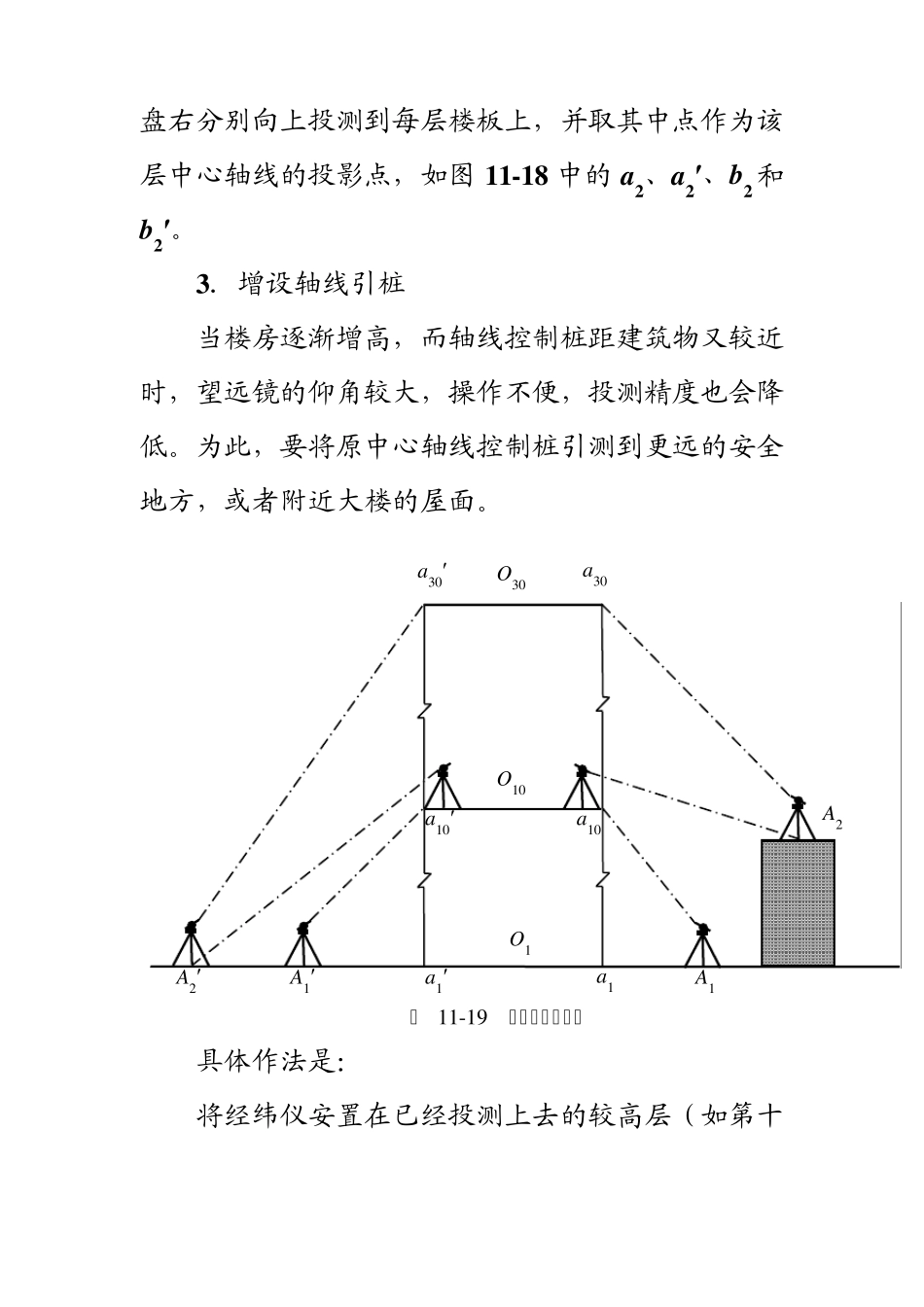

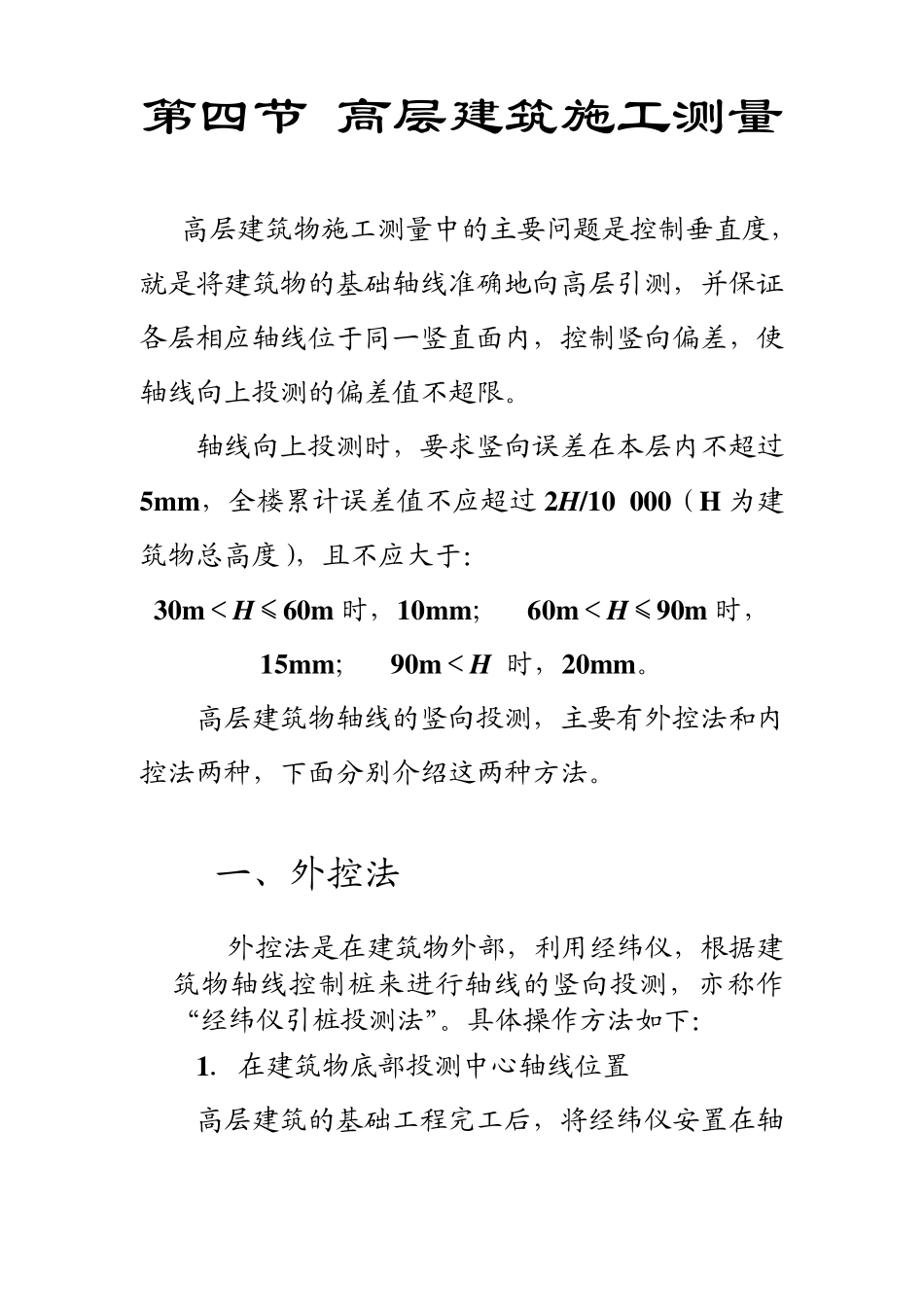

第四节 高层建筑施工测量 高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。 轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H 为建筑物总高度），且不应大于： 30m＜H≤60m 时，10mm； 60m＜H≤90m 时，15mm； 90m＜H 时，20mm。 高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。 一、外控法 外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。具体操作方法如下： 1．在建筑物底部投测中心轴线位置 高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A1、A1′、B1 和 B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图 1 1 -1 8 中的 a1、a1′、b1 和 b1′，以供下一步施工与向上投测之用。 2 ．向上投测中心线 随着建筑物不断升高，要逐层将轴线向上传递，如图 1 1 -1 8 所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1 和 B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1 和 b1′点，用盘左和A1 B1 A1′ B1′ a1′ b1′ a2′ b2′ a1 b1 a2 b2 O1 O2 图1 1 -1 8 经纬仪投测中心轴线 盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图1 1 -1 8 中的a2、a2′、b2 和b2′。 3 ．增设轴线引桩 当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。 具体作法是： 将经纬仪安置在已经投测上去的较高层（如第十O3 0 O1 0 O1 a3 0 a3 0′ a1 0 a1 A1 A2 a1 0′ a1′ A1′ A2′ 图 1 1 -1 9 经纬仪引桩投测 层）楼面轴线a10a10′上，如图11-19 所示，瞄准地面上原有的轴线控制桩A1 和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2 和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控制桩。 更高各层的中心轴线，可将经纬仪安置在新的引桩上，按上述方法继续进行投测。 二、内控法 内控法是在建筑物内±0 平面设置轴线控制点，并预埋标志，以后在各层楼板相应位置上预留 200m m×20...
