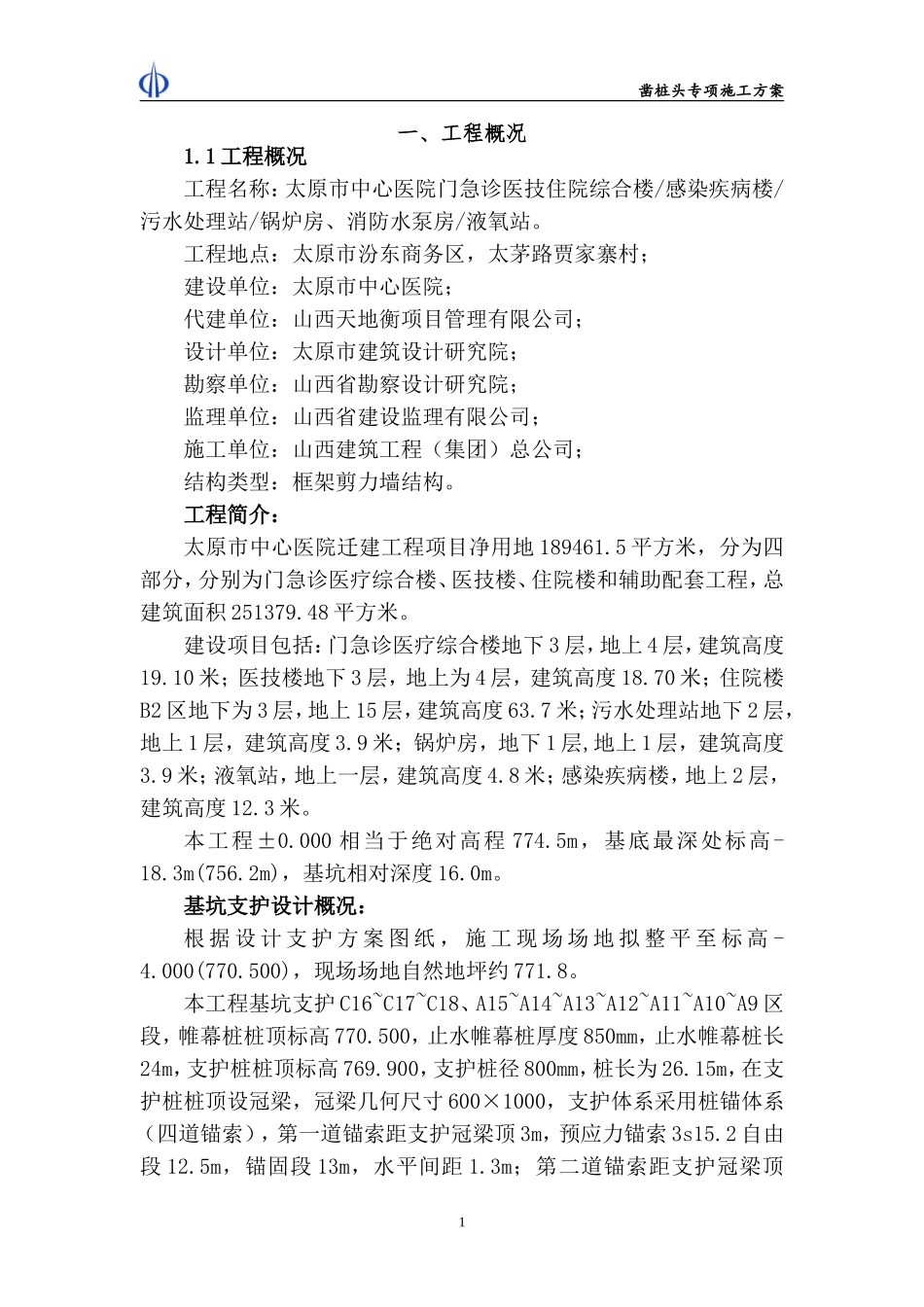

凿桩头专项施工方案一、工程概况1.1工程概况工程名称：太原市中心医院门急诊医技住院综合楼/感染疾病楼/污水处理站/锅炉房、消防水泵房/液氧站。工程地点：太原市汾东商务区，太茅路贾家寨村；建设单位：太原市中心医院；代建单位：山西天地衡项目管理有限公司；设计单位：太原市建筑设计研究院；勘察单位：山西省勘察设计研究院；监理单位：山西省建设监理有限公司；施工单位：山西建筑工程（集团）总公司；结构类型：框架剪力墙结构。工程简介：太原市中心医院迁建工程项目净用地189461.5平方米，分为四部分，分别为门急诊医疗综合楼、医技楼、住院楼和辅助配套工程，总建筑面积251379.48平方米。建设项目包括：门急诊医疗综合楼地下3层，地上4层，建筑高度19.10米；医技楼地下3层，地上为4层，建筑高度18.70米；住院楼B2区地下为3层，地上15层，建筑高度63.7米；污水处理站地下2层，地上1层，建筑高度3.9米；锅炉房，地下1层,地上1层，建筑高度3.9米；液氧站，地上一层，建筑高度4.8米；感染疾病楼，地上2层，建筑高度12.3米。本工程±0.000相当于绝对高程774.5m，基底最深处标高-18.3m(756.2m)，基坑相对深度16.0m。基坑支护设计概况：根据设计支护方案图纸，施工现场场地拟整平至标高-4.000(770.500)，现场场地自然地坪约771.8。本工程基坑支护C16~C17~C18、A15~A14~A13~A12~A11~A10~A9区段，帷幕桩桩顶标高770.500，止水帷幕桩厚度850mm，止水帷幕桩长24m，支护桩桩顶标高769.900，支护桩径800mm，桩长为26.15m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护体系采用桩锚体系（四道锚索），第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12.5m，锚固段13m，水平间距1.3m；第二道锚索距支护冠梁顶1凿桩头专项施工方案6.5m，预应力锚索3s15.2自由段10.5m，锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m，预应力锚索4s15.2自由段8m，锚固段20m，水平间距1.3m；第四道锚索距支护冠梁顶13.5m，预应力锚索2s15.2自由段6m，锚固段6m，水平间距1.3m；C6~C7~C8~C9~C10~C11区段，帷幕桩桩顶标高770.500，止水帷幕桩厚度850mm，止水帷幕桩长25.5m，支护桩桩顶标高769.900，支护桩径800mm，桩长为26.15m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护体系采用桩锚体系（四道锚索），第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12.5m，锚固段13m，水平间距1.3m；第二道锚索距支护冠梁顶6.5m，预应力锚索3s15.2自由段10.5m，锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m，预应力锚索4s15.2自由段8m，锚固段20m，水平间距1.3m；第四道锚索距支护冠梁顶13.5m，预应力锚索2s15.2自由段6m，锚固段6m，水平间距1.3m；A1~A2、A3~A4~A5、C1~C2~C3~C4~C5、C1~B5、A1~B8、A2~B1、A3~B4区段，帷幕桩桩顶标高770.500，止水帷幕桩厚度850mm，止水帷幕桩长24m，支护桩桩顶标高769.900，支护桩径800mm，桩长为20.9m，在支护桩桩顶设冠梁，冠梁几何尺寸600×1000，支护相对深度12.5m，支护体系采用桩锚体系（三道锚索），第一道锚索距支护冠梁顶3m，预应力锚索3s15.2自由段12m，锚固段13m，水平间距1.3m；第二道锚索距支护冠梁顶6.5m，预应力锚索3s15.2自由段10m，锚固段13m，水平间距1.3m；第三道锚索距支护冠梁顶10m，预应力锚索3s15.2自由段7m，锚固段17m，水平间距1.3m；古寨村村民回迁安置住宅小区9#楼高层住宅楼，工程地点为于太原市晋源区古寨村，建设单位为山西古鑫房地产集团公司，设计单位为山西建苑建筑设计研究院，监理单位为北京中城建建设监理有限公司山西分公司，施工单位为山西大新华建筑工程有限公司直属四分公司。本工程结构型式为剪力墙结构，地上27层,地下1层，建筑面积26789.85m2，设计使用寿命50年，总建筑高度为78.7m室内外高差为0.400m，建筑耐火等级为一级，抗震设防烈度为8度。本工程为一类高层建筑，地下一层为戊类2凿桩头专项施工方案储藏间，地上一至二十七层为住宅。二、施工准备1.1施工机械准备本工程采用18根钢钎、3台切割机、1台空压机带动风镐。1.2施工人员准备每班计划安排10-15人进行破凿桩头的施工。1.3技术准备施工前由项目工...
