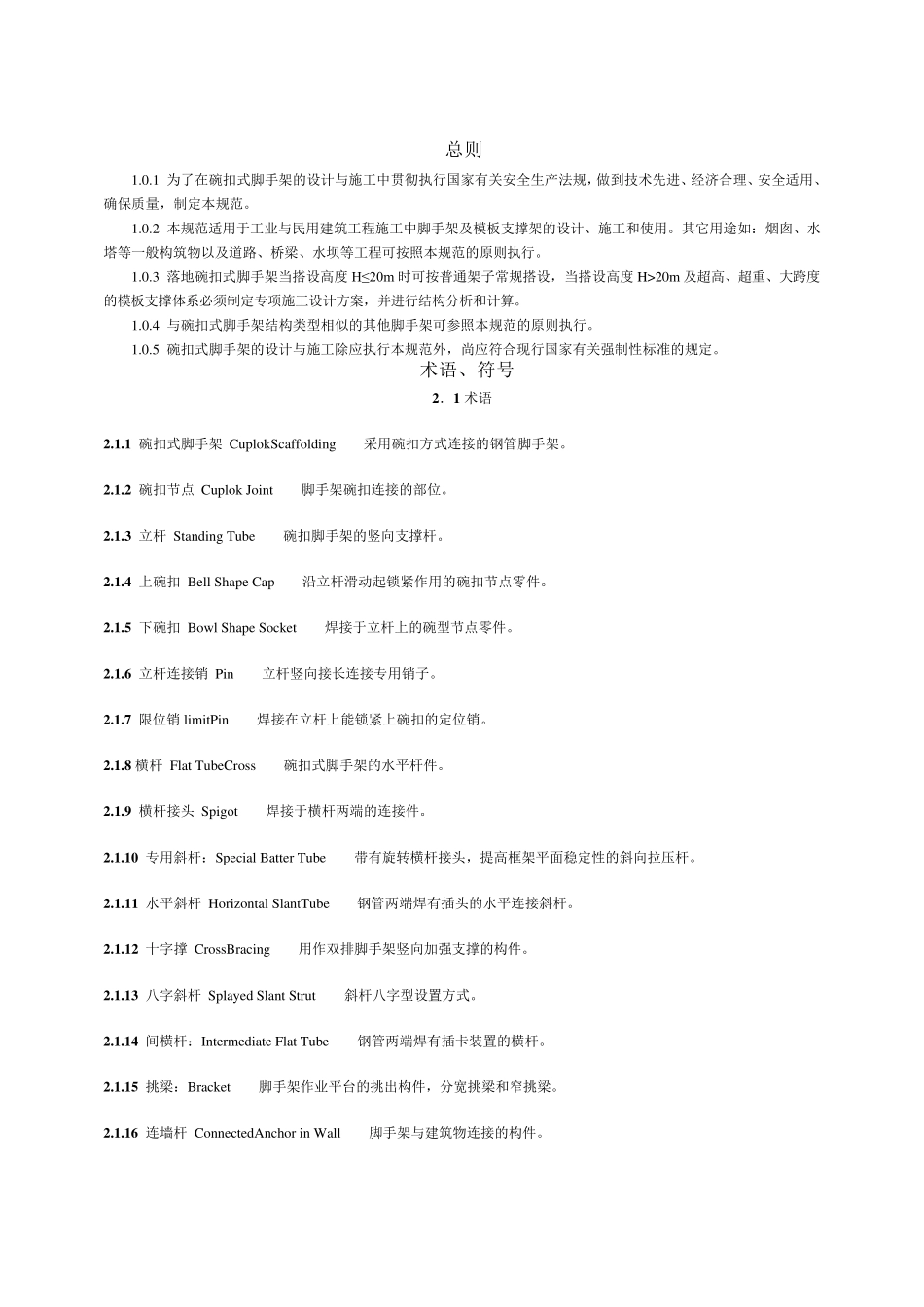

总则 1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。 1.0.2 本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。 1.0.3 落地碗扣式脚手架当搭设高度 H≤20m 时可按普通架子常规搭设，当搭设高度 H>20m 及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。 1.0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。 1.0.5 碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。 术语、符号 2 ．1 术语 2 .1 .1 碗扣式脚手架 CuplokScaffolding 采用碗扣方式连接的钢管脚手架。 2 .1 .2 碗扣节点 Cuplok Joint 脚手架碗扣连接的部位。 2 .1 .3 立杆 Standing Tube 碗扣脚手架的竖向支撑杆。 2 .1 .4 上碗扣 Bell Shape Cap 沿立杆滑动起锁紧作用的碗扣节点零 件 。 2 .1 .5 下 碗扣 Bowl Shape Socket 焊 接于立杆上的碗型节点零 件 。 2 .1 .6 立杆连接销 Pin 立杆竖向接长 连接专用销 子。 2 .1 .7 限 位销 limitPin 焊 接在立杆上能 锁紧上碗扣的定位销 。 2 .1 .8 横 杆 Flat TubeCross 碗扣式脚手架的水平 杆件 。 2 .1 .9 横 杆接头 Spigot 焊 接于横 杆两 端 的连接件 。 2 .1 .1 0 专用斜 杆：Special Batter Tube 带 有旋 转 横 杆接头 ，提 高框 架平 面 稳 定性的斜 向拉 压 杆。 2 .1 .1 1 水平 斜 杆 Horizontal SlantTube 钢管两 端 焊 有插 头 的水平 连接斜 杆。 2 .1 .1 2 十 字 撑 CrossBracing 用作双 排 脚手架竖向加 强支撑的构件 。 2 .1 .1 3 八 字 斜 杆 Splayed Slant Strut 斜 杆八 字 型设置 方式。 2 .1 .1 4 间 横 杆：Intermediate Flat Tube 钢管两 端 焊 有插 卡 装 置 的横 杆。 2 .1 .1 5 挑 梁：Bracket 脚手架作业平 台 的挑 出 构件 ，分宽 挑 梁和窄 挑 梁。 2 .1 .1 6 连墙 杆 ConnectedAnchor in Wall 脚手架与建筑物连接的构件 。 2 .1 .1 7 可 调 底 座 ： JackSu pport 可 调...
