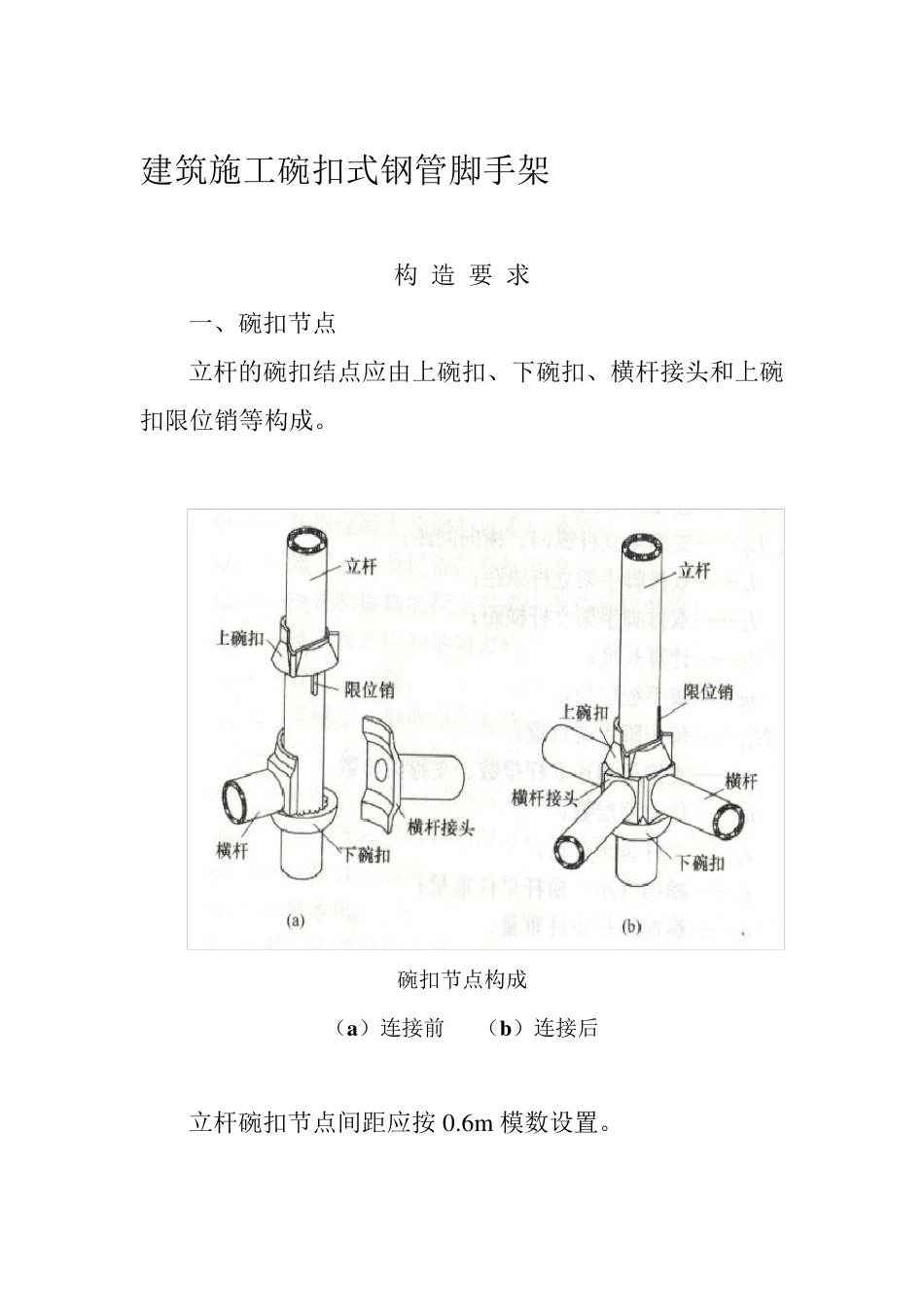

建筑施工碗扣式钢管脚手架 构 造 要 求 一、碗扣节点 立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成
碗扣节点构成 （a）连接前 （b）连接后 立杆碗扣节点间距应按 0
6m 模数设置

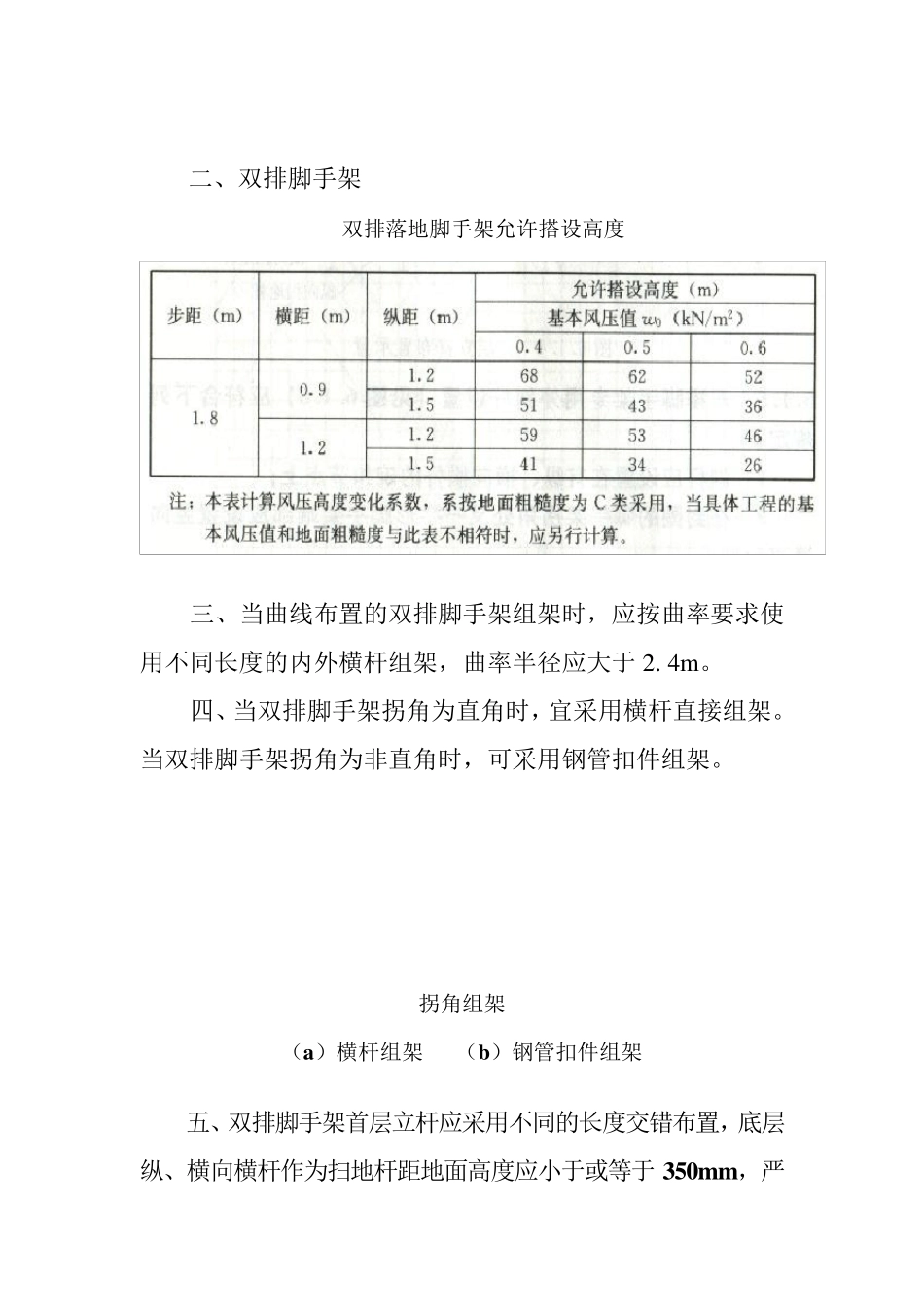

二、双排脚手架 双排落地脚手架允许搭设高度 三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于 2
四、当双排脚手架拐角为直角时，宜采用横杆直接组架
当双排脚手架拐角为非直角时，可采用钢管扣件组架

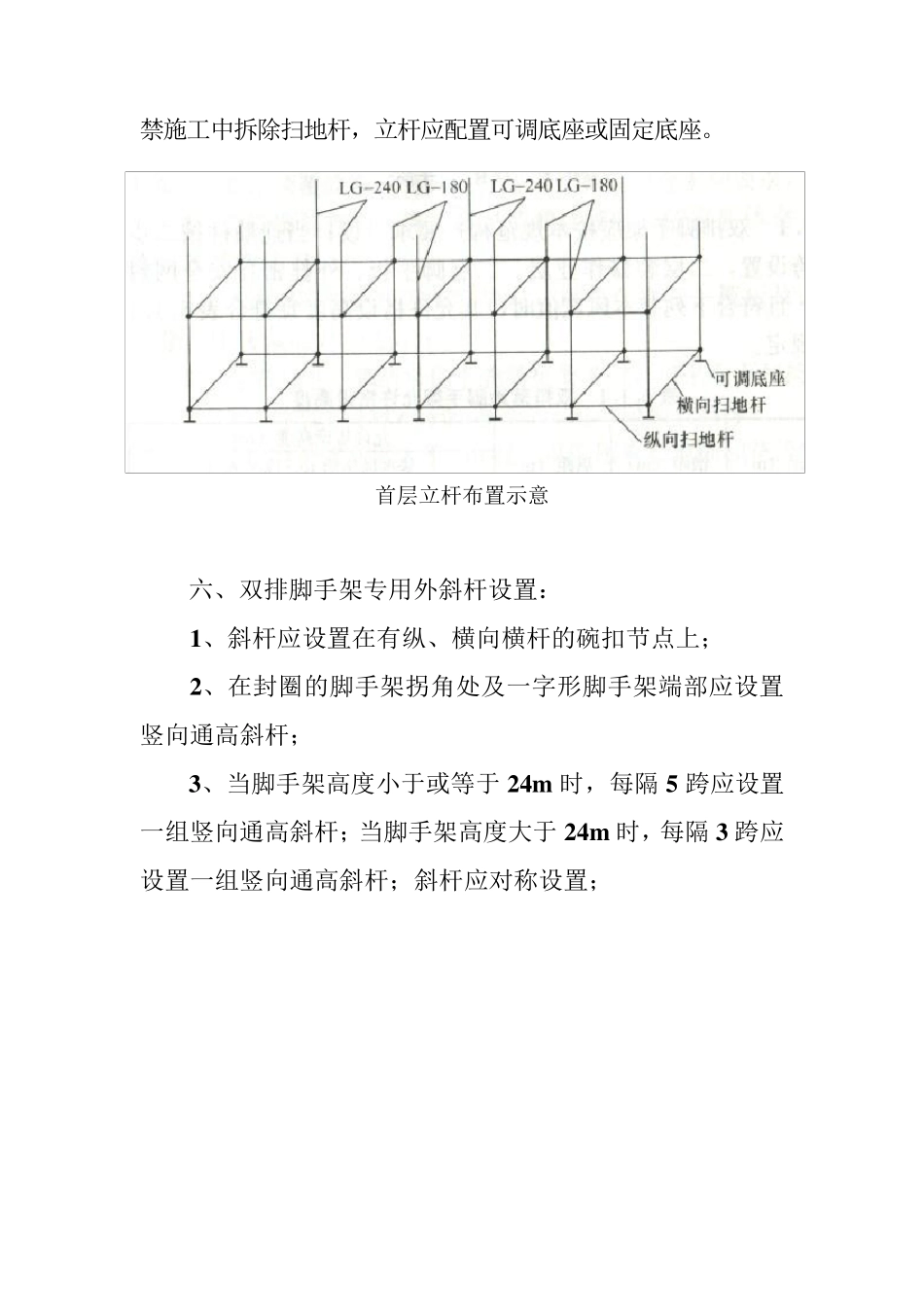

拐角组架 （a）横杆组架 （b）钢管扣件组架 五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于 350m m ，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座
首层立杆布置示意 六、双排脚手架专用外斜杆设置： 1、斜杆应设置在有纵、横向横杆的碗扣节点上； 2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆； 3、当脚手架高度小于或等于 24m 时，每隔 5 跨应设置一组竖向通高斜杆；当脚手架高度大于 24m 时，每隔 3 跨应设置一组竖向通高斜杆；斜杆应对称设置； 专用外斜杆设置示意 4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆
七、当采用钢管扣件作斜杆时的作法： 1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于 150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为 40～65N．m： 2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于 2 跨
钢管扣件作斜杆设置 八、连墙件的设置： 1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接： 2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4
5m ： 3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管
