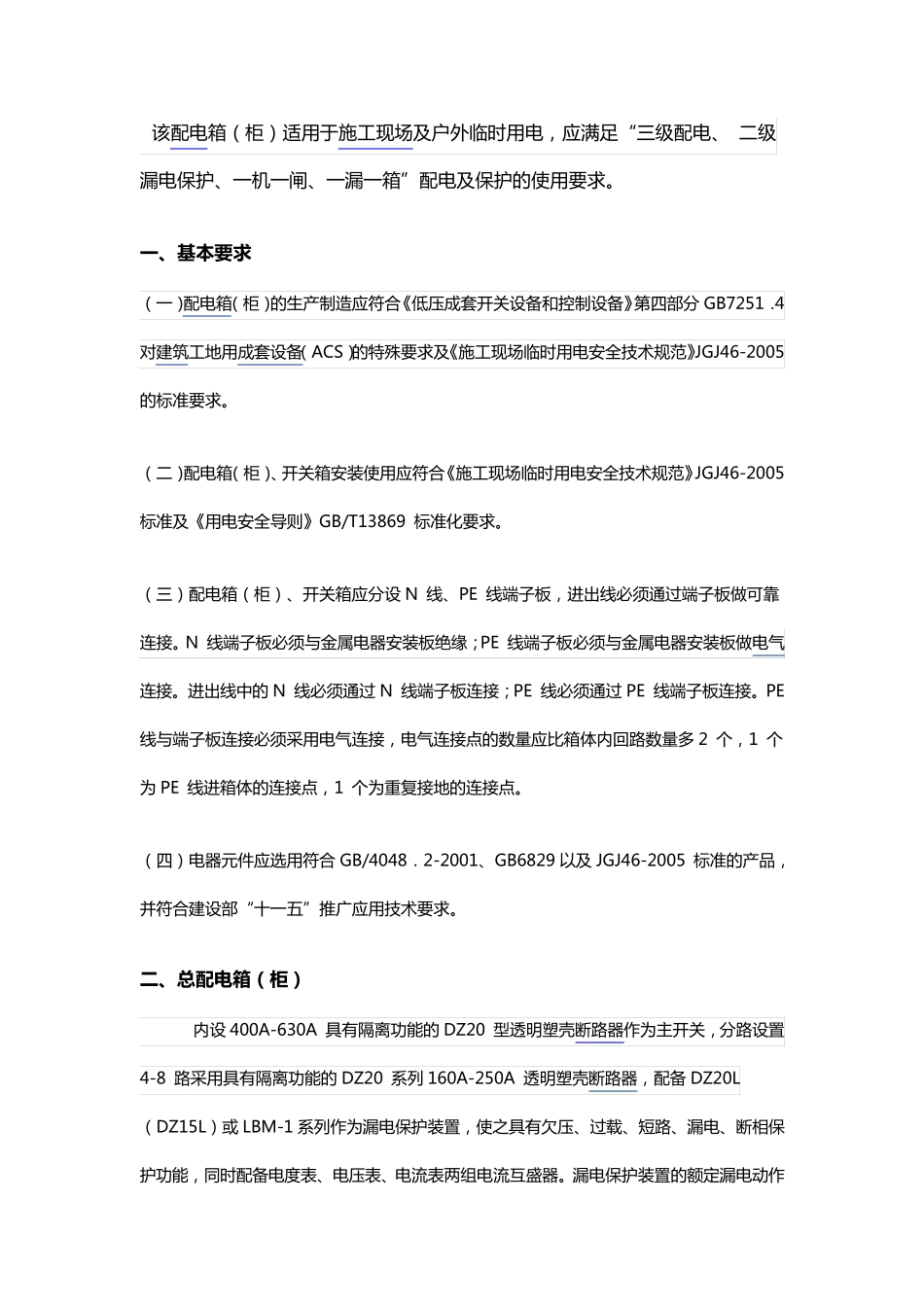

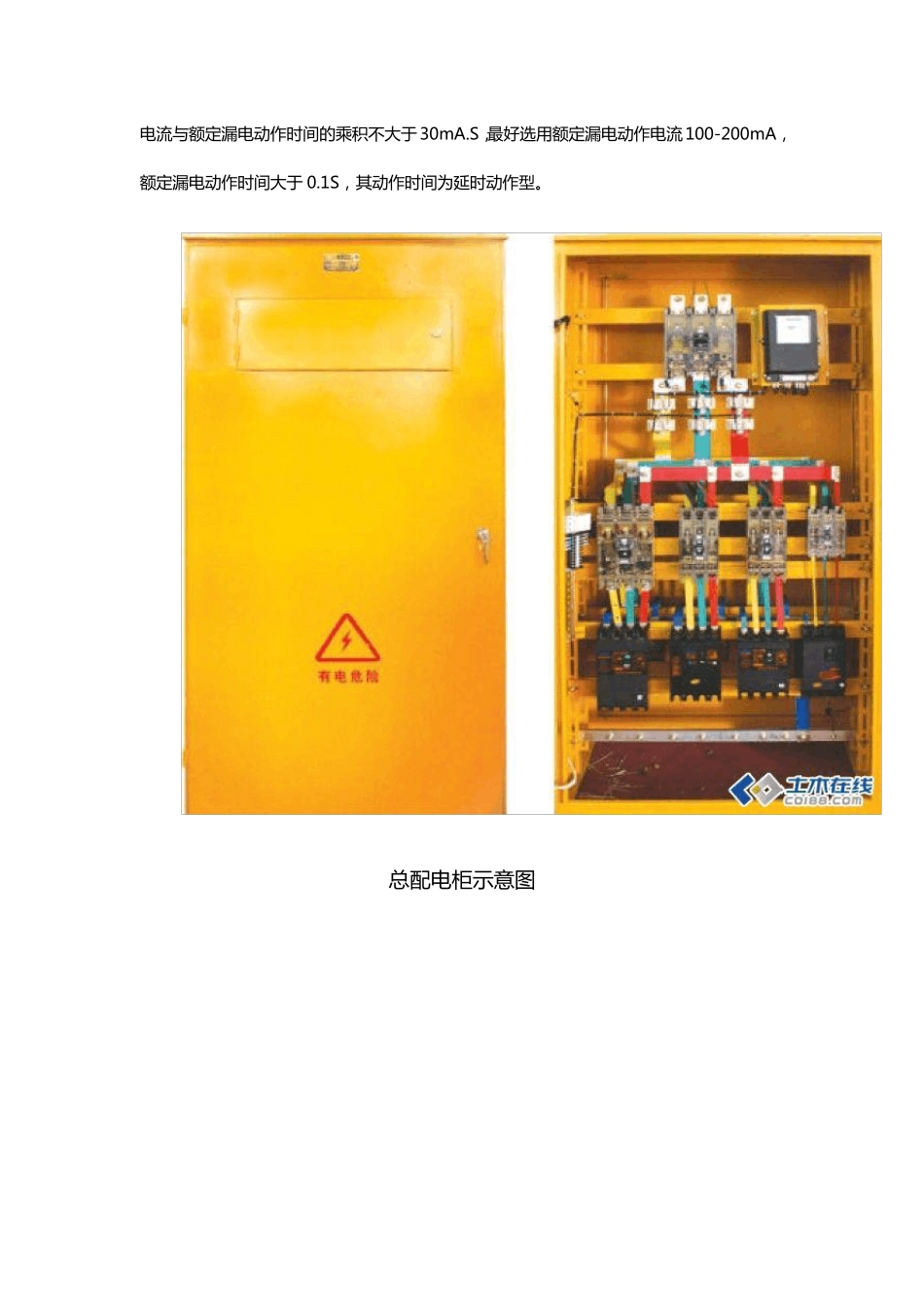

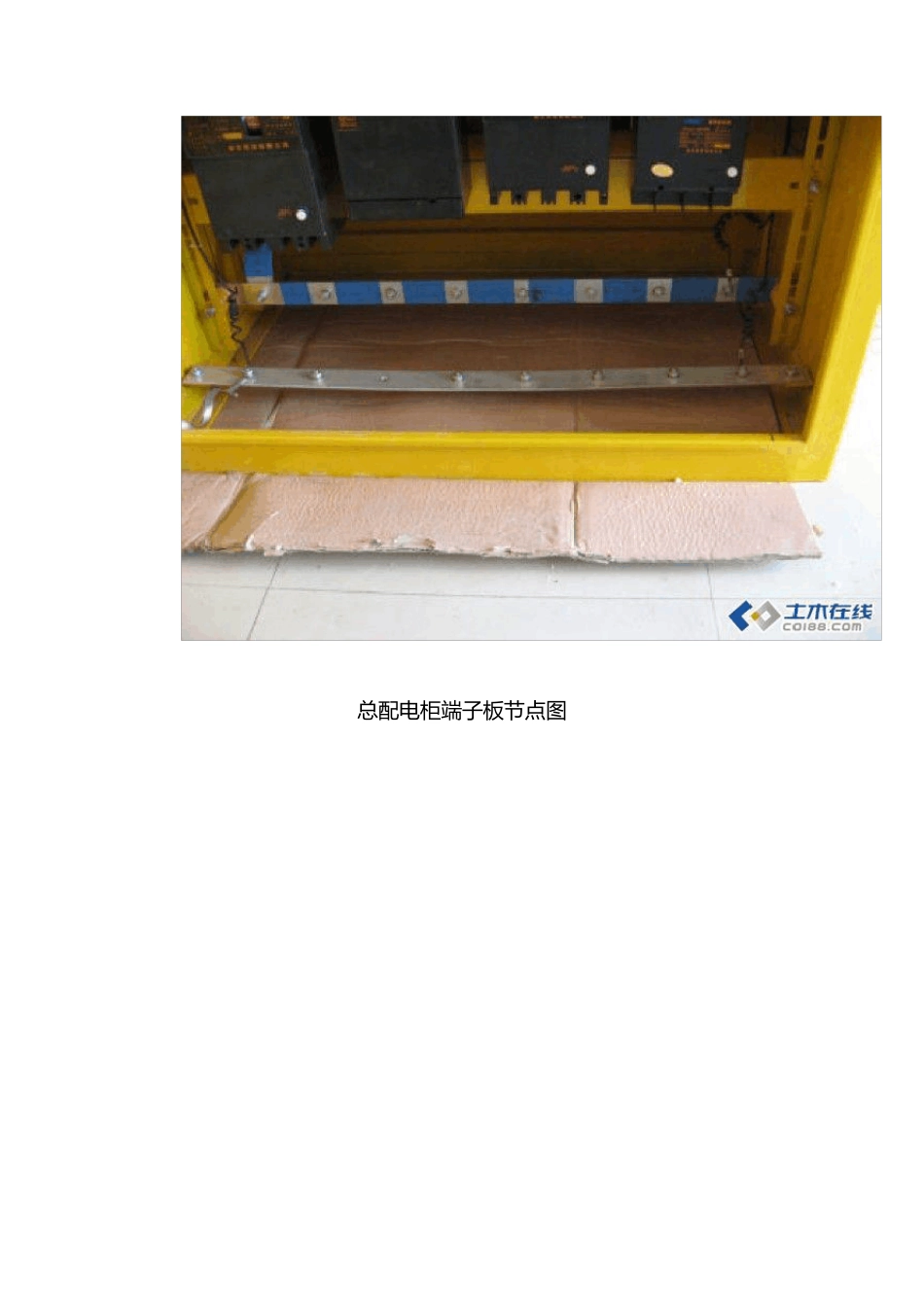

该 配 电 箱 （ 柜 ） 适 用 于 施 工 现 场 及 户 外 临 时 用 电 ， 应 满 足 “三级配 电 、 二级漏电 保护、一机一闸、一漏一箱 ”配 电 及 保护的使用 要求。 一 、基本要求 （ 一） 配 电 箱 （ 柜 ） 的生产制造应 符合《低压成套开关设备和控制设备》第四部分 GB7251．4 对建筑工 地用 成套设备（ ACS）的特殊要求及《施 工 现 场 临 时 用 电 安全技术规范》JGJ46-2005 的标准要求。 （ 二） 配 电 箱 （ 柜 ） 、开关箱 安装使用 应 符合《施 工 现 场 临 时 用 电 安全技术规范》JGJ46-2005 标准及 《用 电 安全导则》GB/T13869 标准化要求。 （ 三） 配 电 箱 （ 柜 ） 、开关箱 应 分设 N 线、PE 线端子板， 进出线必须通过端子板做可靠连接。N 线端子板必须与金属电 器安装板绝缘；PE 线端子板必须与金属电 器安装板做电 气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须通过 PE 线端子板连接。PE 线与端子板连接必须采用 电 气连接， 电 气连接点的数量应 比箱 体内回路数量多 2 个， 1 个为 PE 线进箱 体的连接点， 1 个为重复接地的连接点。 （ 四） 电 器元件应 选用 符合 GB/4048．2-2001、GB6829 以及 JGJ46-2005 标准的产品，并符合建设部“十一五”推广 应 用 技术要求。 二、总配电箱（柜） 内设 400A-630A 具 有 隔 离 功 能 的 DZ20 型 透 明 塑 壳 断 路器作 为主 开关， 分路设置4-8 路采用 具 有 隔 离 功 能 的 DZ20 系 列 160A-250A 透 明 塑 壳 断 路器， 配 备 DZ20L（ DZ15L） 或 LBM-1 系 列 作 为漏电 保护装置 ， 使之 具 有 欠 压、过载 、短 路、漏电 、断 相 保护功 能 ， 同 时 配 备电 度 表 、电 压表 、电 流 表 两 组 电 流 互 盛 器。漏电 保护装置 的额 定 漏电 动 作电 流 与 额 定 漏 电 动 作 时 间 的 乘 积 不 大 于 30mA.S，最 好 选 用 额 定 漏 电 动 作 电 流 100-200mA，额 定 漏 电 动 作 时 间 大 于 0.1S， 其 动 作 时 间 为 延 时 动 作 型 。 总配电 柜示意图 总 配 电 柜 端 子 板 节 点 图 总 配 电 柜 柜 门 电 气 连 接 节 点 图 四回路...
