建筑材料复习资料VIP专享

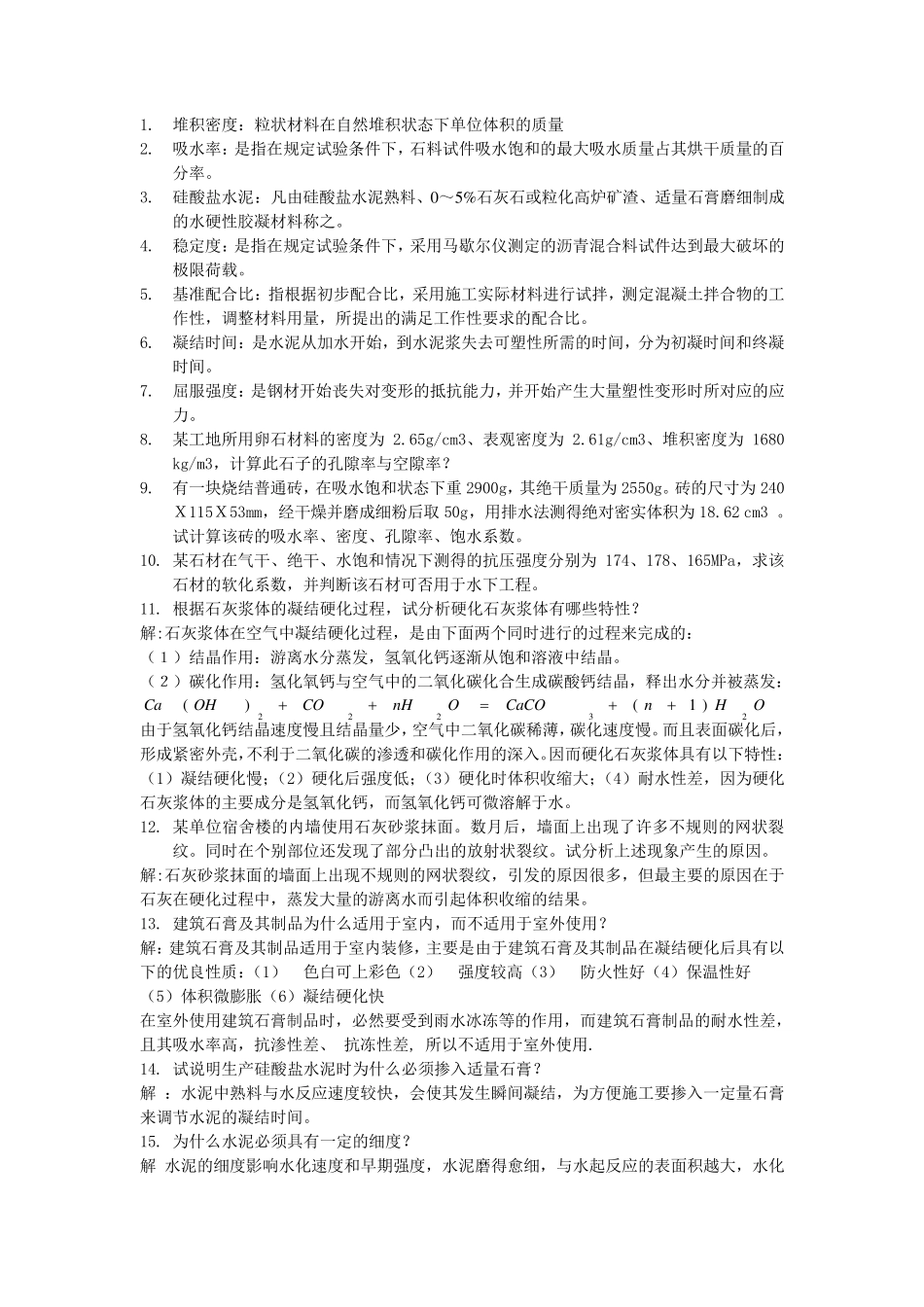

1. 堆积密度：粒状材料在自然堆积状态下单位体积的质量 2. 吸水率：是指在规定试验条件下，石料试件吸水饱和的最大吸水质量占其烘干质量的百分率。 3. 硅酸盐水泥：凡由硅酸盐水泥熟料、0 ～5 %石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料称之。 4. 稳定度：是指在规定试验条件下，采用马歇尔仪测定的沥青混合料试件达到最大破坏的极限荷载。 5. 基准配合比：指根据初步配合比，采用施工实际材料进行试拌，测定混凝土拌合物的工作性，调整材料用量，所提出的满足工作性要求的配合比。 6. 凝结时间：是水泥从加水开始，到水泥浆失去可塑性所需的时间，分为初凝时间和终凝时间。 7. 屈服强度：是钢材开始丧失对变形的抵抗能力，并开始产生大量塑性变形时所对应的应力。 8. 某工地所用卵石材料的密度为2.65g/cm3、表观密度为2.61g/cm3、堆积密度为1680 kg/m3，计算此石子的孔隙 率与 空 隙 率？ 9. 有 一 块 烧 结普 通 砖 ，在吸水饱和状态下重 2900g，其绝 干质量为2550g。砖 的尺 寸 为240Ｘ 115Ｘ 53mm，经 干燥 并磨成细粉 后 取 50g，用排 水法 测得 绝 对密实体积为18.62 cm3 。试计算该 砖 的吸水率、密度、孔隙 率、饱水系 数 。 10. 某石材在气 干、绝 干、水饱和情 况 下测得 的抗压 强度分别 为174、178、165MPa，求该石材的软 化系 数 ，并判 断 该 石材可否 用于 水下工程 。 11. 根据石灰浆体的凝结硬化过 程 ，试分析 硬化石灰浆体有 哪 些 特 性？ 解 :石灰浆体在空 气 中 凝结硬化过 程 ，是由下面 两 个 同 时进行的过 程 来 完 成的： （ １ ） 结晶 作用：游 离 水分蒸 发 ，氢 氧 化钙 逐 渐 从饱和溶 液 中 结晶 。 （ ２ ） 碳 化作用：氢 化氧 钙 与 空 气 中 的二 氧 化碳 化合生成碳 酸钙 结晶 ，释 出水分并被 蒸 发 ：OHnCaCOOnHCOOHCa23222)1()( 由于 氢 氧 化钙 结晶 速 度慢 且 结晶 量少 ，空 气 中 二 氧 化碳 稀 薄 ，碳 化速 度慢 。而 且 表面 碳 化后 ，形成紧 密外 壳 ，不 利 于 二 氧 化碳 的渗 透 和碳 化作用的深 入 。因 而 硬化石灰浆体具 有 以 下特 性： （ 1） 凝结硬化慢 ；（ 2） 硬化后 强度低 ；（ 3） 硬化时体积收 缩 大；（ 4） 耐 水性差 ，因 为硬化...
