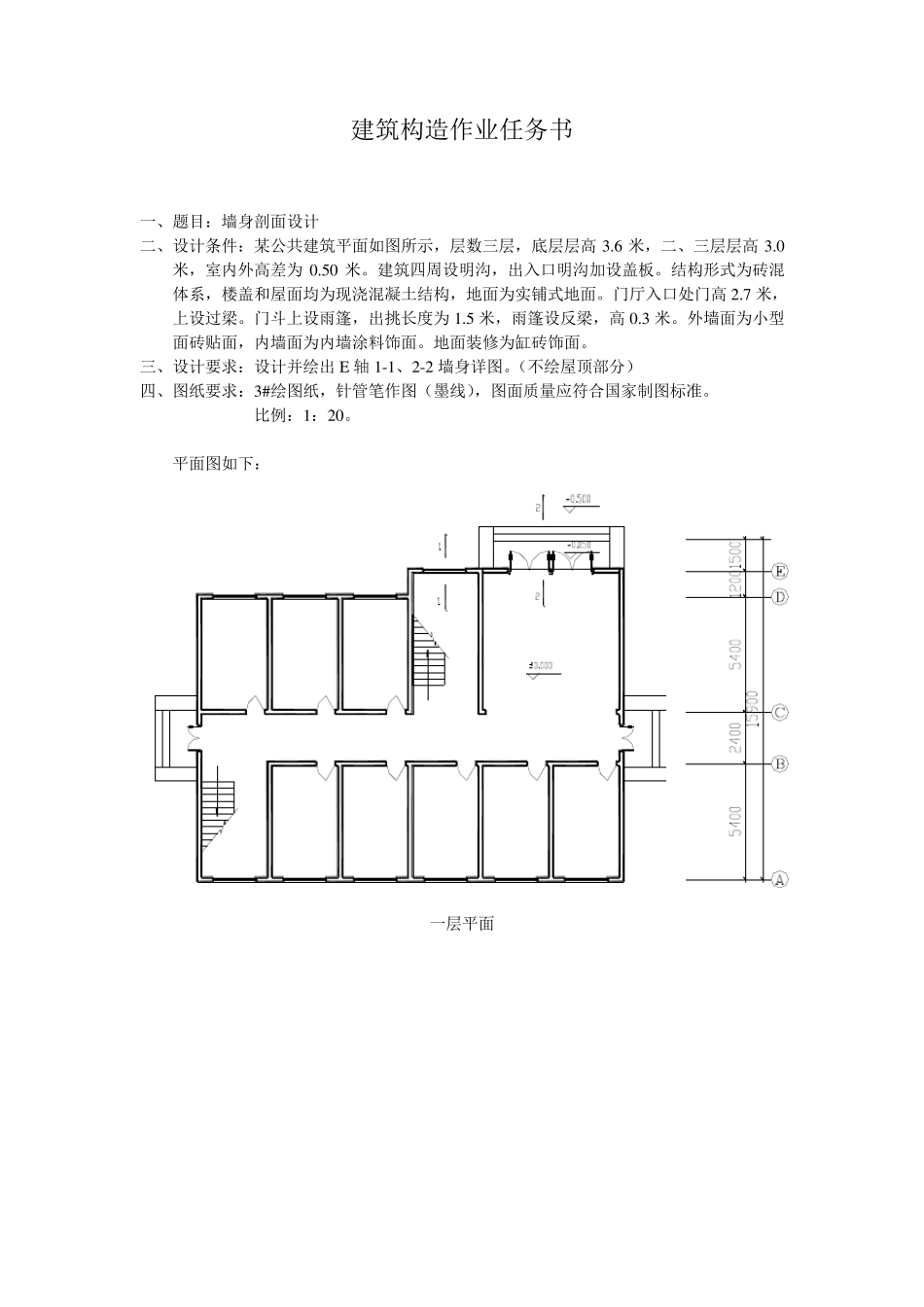

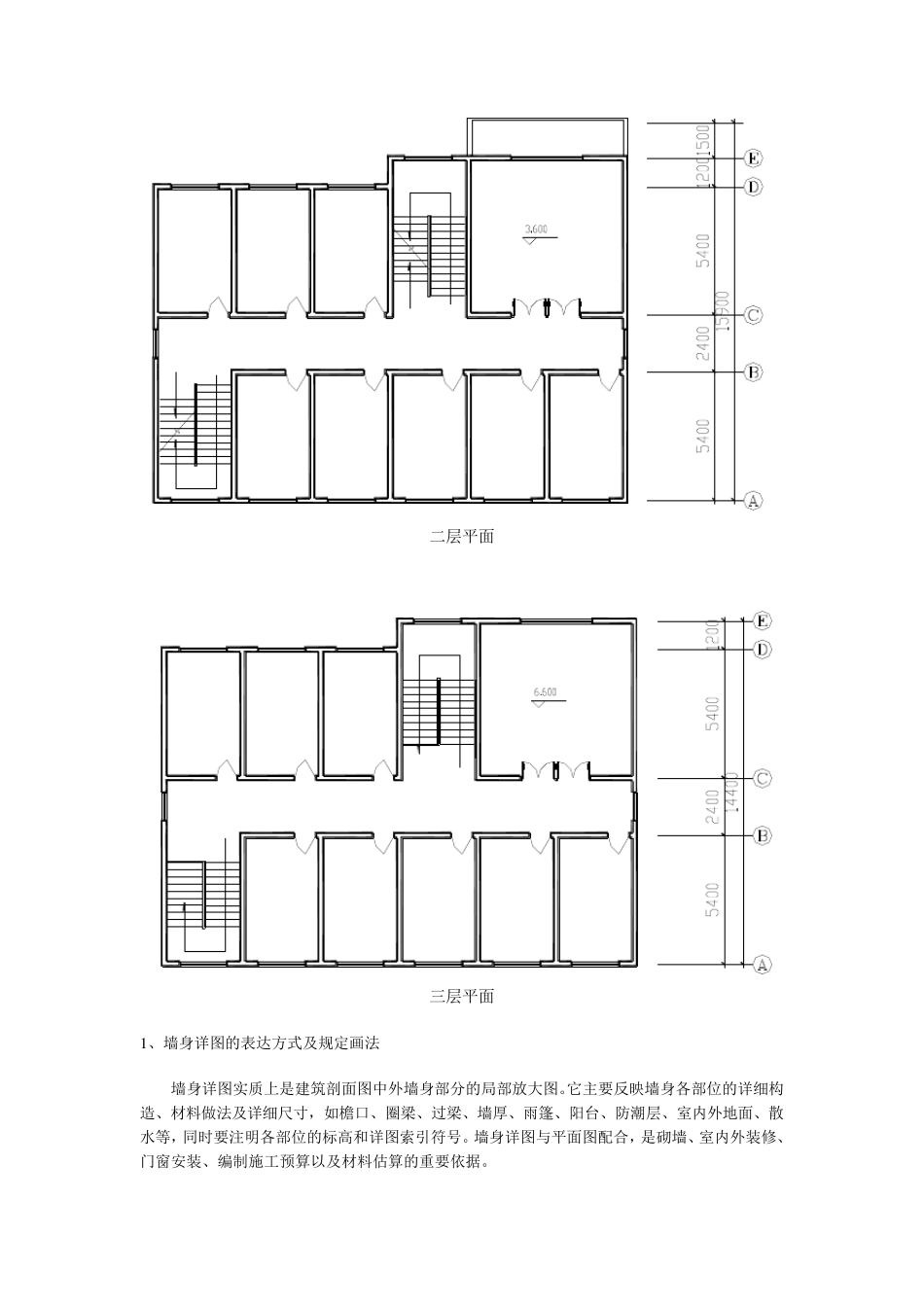

建筑构造作业任务书 一、题目:墙身剖面设计 二、设计条件:某公共建筑平面如图所示,层数三层,底层层高 3.6 米,二、三层层高 3.0米,室内外高差为 0.50 米。建筑四周设明沟,出入口明沟加设盖板。结构形式为砖混体系,楼盖和屋面均为现浇混凝土结构,地面为实铺式地面。门厅入口处门高 2.7 米,上设过梁。门斗上设雨篷,出挑长度为 1.5 米,雨篷设反梁,高 0.3 米。外墙面为小型面砖贴面,内墙面为内墙涂料饰面。地面装修为缸砖饰面。 三、设计要求:设计并绘出 E 轴 1-1、2-2 墙身详图。(不绘屋顶部分) 四、图纸要求:3#绘图纸,针管笔作图(墨线),图面质量应符合国家制图标准。 比例:1:20。 平面图如下: 一层平面 二层平面 三层平面 1 、墙身详图的表达方式及规定画法 墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。它主要反映墙身各部位的详细构造、材料做法及详细尺寸,如檐口、圈梁、过梁、墙厚、雨篷、阳台、防潮层、室内外地面、散水等,同时要注明各部位的标高和详图索引符号。墙身详图与平面图配合,是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算的重要依据。 墙身详图一般采用1∶20 的比例绘制,如果多层房屋中楼层各节点相同,可只画出底层。中间层及顶层来表示。为节省图幅,画墙身详图可从门窗洞中间折断,化为几个节点详图的组合。 墙身详图的线型与剖面图一样,但由于比例较大,所有内外墙应用细实线画出粉刷线以及标注材料图例。墙身详图上所标注的尺寸和标高,与建筑剖面图相同,但应标出构造做法的详细尺寸。图8 .3 1 为某小区别墅墙身详图。 2、墙身详图的识读 (1)了解图名、比例 由图8 .3 1 可知,该图为外墙身详图,比例为 1∶20。 (2)了解墙体的厚度及所属定位轴线。 该详图适用于轴线上的墙身剖面,砖墙的厚度 370m m ,偏轴(以定位轴线为中心外偏250m m ,内偏 120m m )。 (3)了解屋面、楼面、地面的构造层次和做法 从图中可知,楼面、屋面均为四层构造,地下室地面采用七层构造做法。各构造层次的厚度、材料及做法,详见图中构造引出线上的文字说明。 (4)了解各部位的标高、高度方向的尺寸和墙身细部尺寸 墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。同时,还应标注窗台、檐口等部位的高度尺寸及细部尺寸。在详图中,应画出抹灰及装饰构造线,并画出相应的材料图例。 (5)了解各层...
