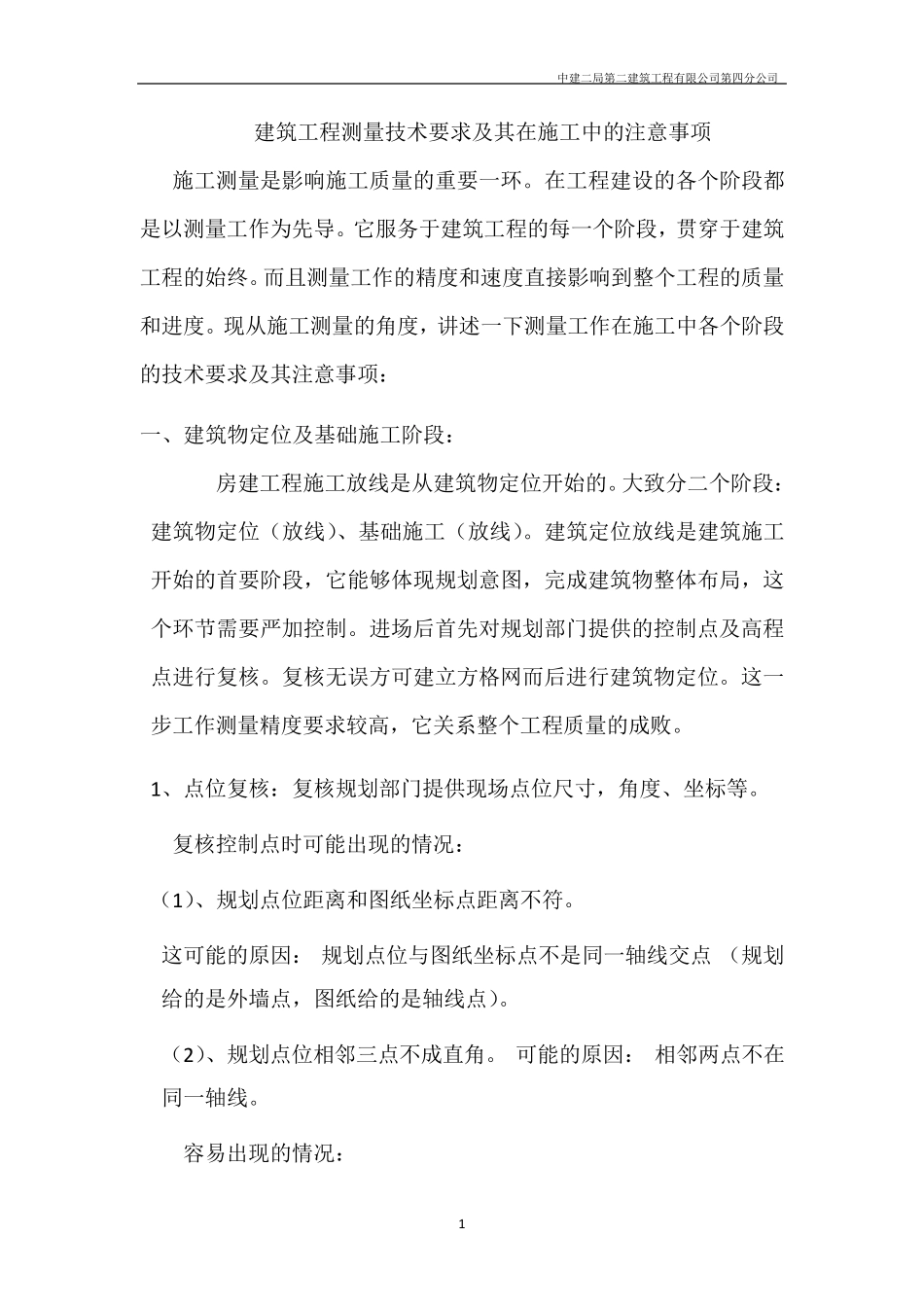

中建二局第二建筑工程有限公司第四分公司 1 建筑工程测量技术要求及其在施工中的注意事项 施工测量是影响施工质量的重要一环。在工程建设的各个阶段都是以测量工作为先导。它服务于建筑工程的每一个阶段，贯穿于建筑工程的始终。而且测量工作的精度和速度直接影响到整个工程的质量和进度。现从施工测量的角度，讲述一下测量工作在施工中各个阶段的技术要求及其注意事项： 一、建筑物定位及基础施工阶段： 房建工程施工放线是从建筑物定位开始的。大致分二个阶段：建筑物定位（放线）、基础施工（放线）。建筑定位放线是建筑施工开始的首要阶段，它能够体现规划意图，完成建筑物整体布局，这个环节需要严加控制。进场后首先对规划部门提供的控制点及高程点进行复核。复核无误方可建立方格网而后进行建筑物定位。这一步工作测量精度要求较高，它关系整个工程质量的成败。 1、点位复核：复核规划部门提供现场点位尺寸，角度、坐标等。 复核控制点时可能出现的情况： （1）、规划点位距离和图纸坐标点距离不符。 这可能的原因： 规划点位与图纸坐标点不是同一轴线交点 （规划给的是外墙点，图纸给的是轴线点）。 （2）、规划点位相邻三点不成直角。 可能的原因： 相邻两点不在同一轴线。 容易出现的情况： 中建二局第二建筑工程有限公司第四分公司 2 (A) 、规划点位在里侧轴线上，而施工放线却作为最外侧轴线进行，这会导致建筑物整体位移。 （B）、非在一条轴线上的点错认为在一条轴线上，这会导致建筑物整体扭向。 2、 进行点位复核确认无误后,方可进行建筑物控制网的建立。 建立控制网应具备以下资料： (1)、建筑物的总平面布置图、建筑物设计说明 (2)、建筑物、构筑物的轴线平面图 (3)、建筑物基础平面图 (4)、基坑开挖图 (5 )、建筑物的结构图、工地现场内地下管网图 建筑物的控制网要根据建筑物的几何特点，建立不同的控制网，矩形部分采用矩形网，应用轴线法进行施测，这样误差分布比较均匀； 曲线部分采用极坐标法施测； 中建二局第二建筑工程有限公司第四分公司 3 矩形网控制桩位置应选择在基坑变形区之外，采用埋深80～100cm 的柱墩，然后对放好的点位进行角度观测，检查其直线度， 直线度的限差应控制在180。±5″以内。短距离主控桩位应根据长轴线主控桩来确定，其测量精度应与长轴线相同，交角的限差控制在 90。 ±5″以内。修正后的控制桩在现场做明显标示并加以保护。 3、建筑物控制网建立后进...
