建筑物沉降观测方案

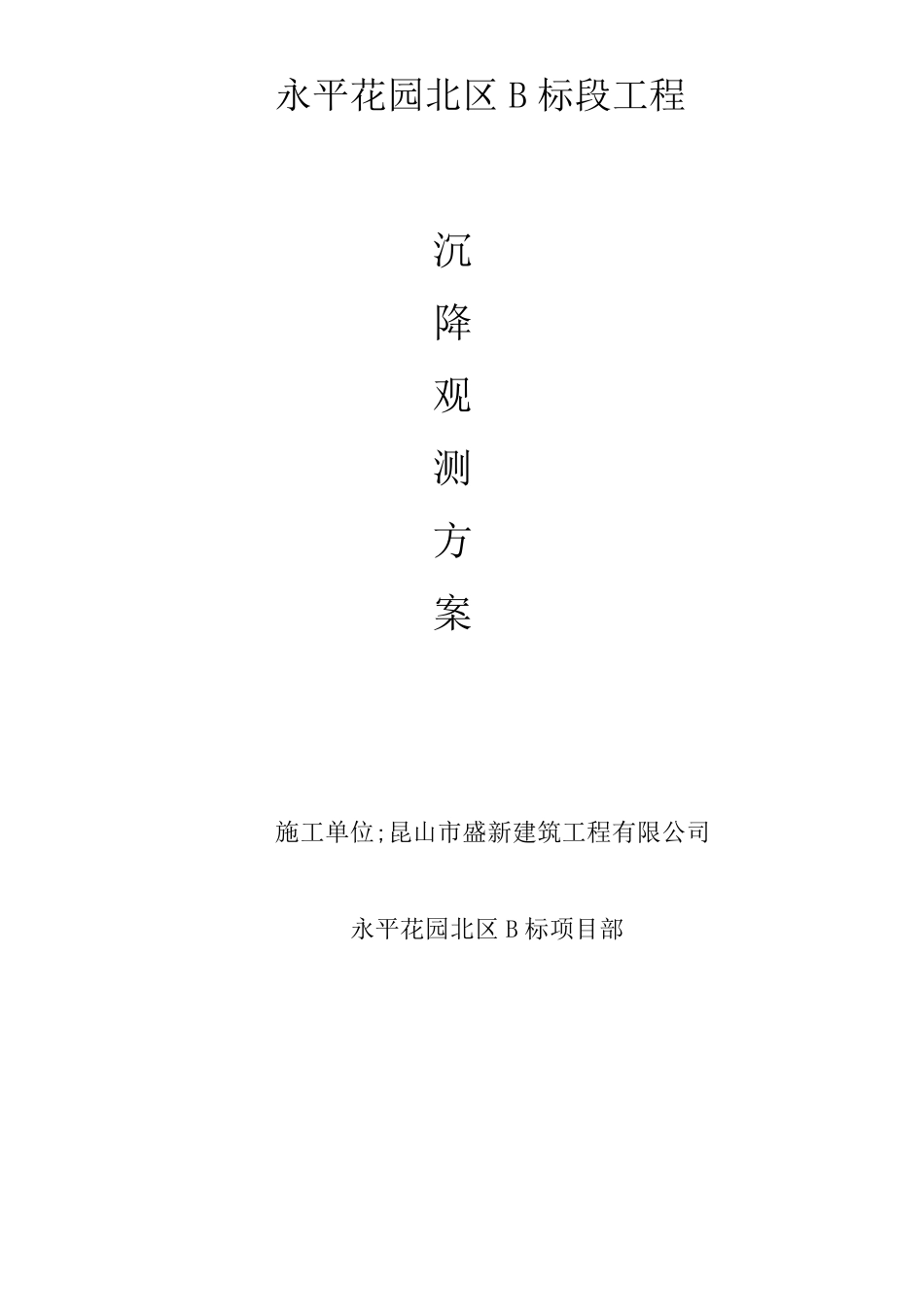

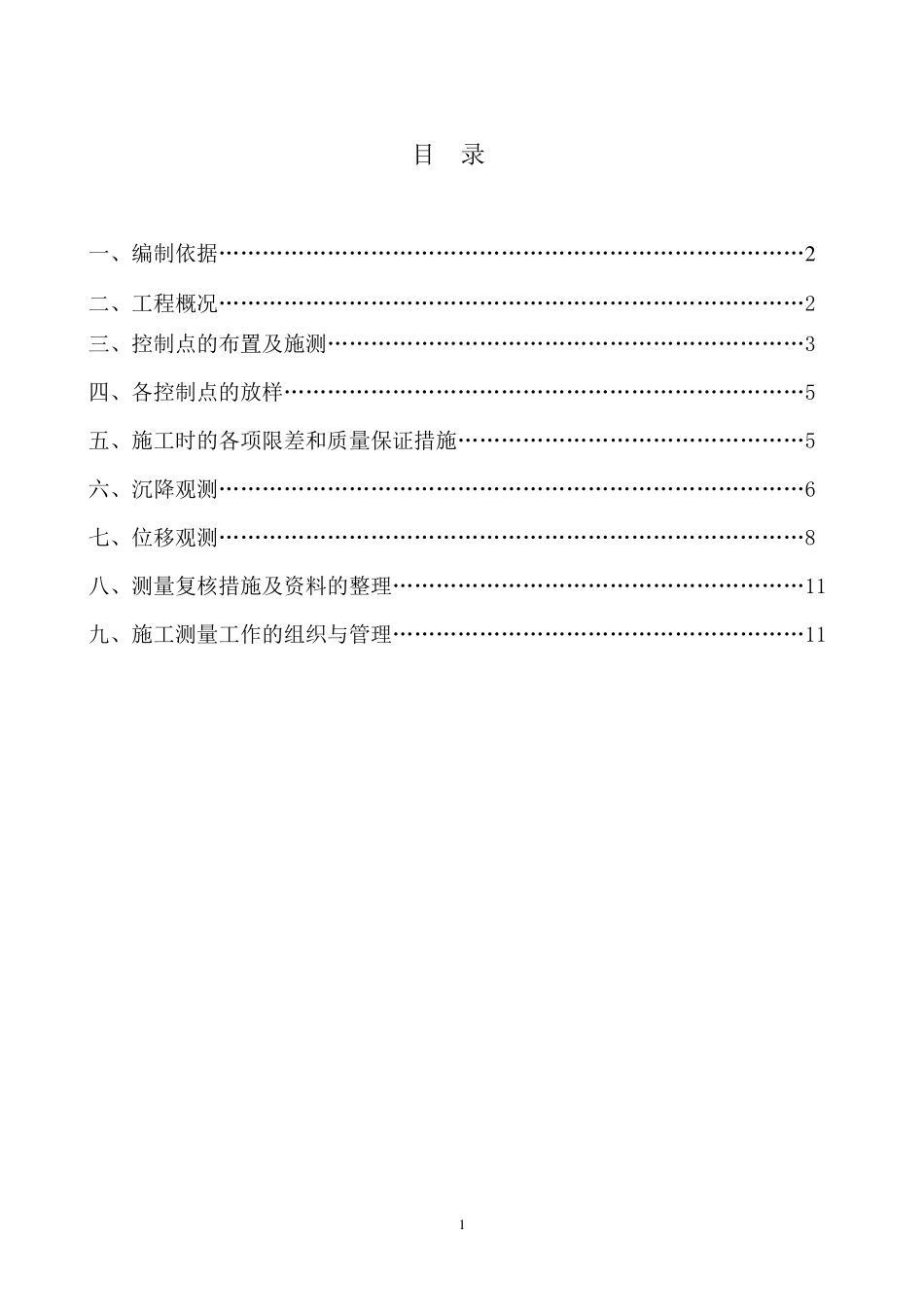

永平花园北区B 标段工程 沉 降 观 测 方 案 施工单位;昆山市盛新建筑工程有限公司 永平花园北区B 标项目部 1 目 录 一、编制依据………………………………………………………………………2 二、工程概况………………………………………………………………………2 三、控制点的布置及施测…………………………………………………………3 四、各控制点的放样………………………………………………………………5 五、施工时的各项限差和质量保证措施…………………………………………5 六、沉降观测………………………………………………………………………6 七、位移观测………………………………………………………………………8 八、测量复核措施及资料的整理…………………………………………………11 九、施工测量工作的组织与管理…………………………………………………11 2 一、编制依据 1、《城市测量规范》CJJ8-89 2、《工程测量规范》GB50026-93 3、《建筑工程施工测量规范》 4、《建筑工程资料管理规程》DBJ01-51-2003 二、工程概况 工程名称：永平花园北区 B 标段 7-9#楼、地下车库、1#门卫、物管社区用房工程 工程地点：昆山市周市镇城北路与白塔路交叉口西南侧 建设单位：昆山蔚洲房产开发有限公司 设计单位：苏州越城建筑设计有限公司 监理单位：昆山市鼎森工程监理咨询有限公司 施工单位：昆山市盛新建筑工程有限公司 勘察单位：昆山华一岩土勘察工程有限公司 工程规模：建筑面积：39484.34m2 结构类型/层次：2/-1+18+1 框架、剪力 7#楼：6856.51 ㎡ 8#楼:11653.13 ㎡ 9#楼:13738.04 ㎡ 物管社区用房楼:2479.48 ㎡ 车下车库：4745.8 ㎡。 三、控制点的布置及施测 1、监测项目：建筑物沉降观测，建筑场地沉降观测，建筑物主体倾斜、水平位移、裂缝观测，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。 2、从场地的实际情况看，场地四周离建筑物在10M 以上，故对布设控制点无影响。 3、布设的控制点均引向四周永久建筑物或马路上，且要求通 视 ，采 用正 倒镜 分 中 法 投 测点时 或后 视 时 均在观测范围 之 内 。 3 4、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。 5、高程控制网的布设要求： （1）对于建筑物较少的测区，宜将控制点连同观测点按单一层次布设；对于建筑物较多且分散的大测区，宜按两个层次布网，即由控制点组成...
