建筑物沉降观测方案三篇

建筑物沉降观测方案三篇_第1页
1/39
建筑物沉降观测方案三篇_第2页
2/39
建筑物沉降观测方案三篇_第3页
3/39

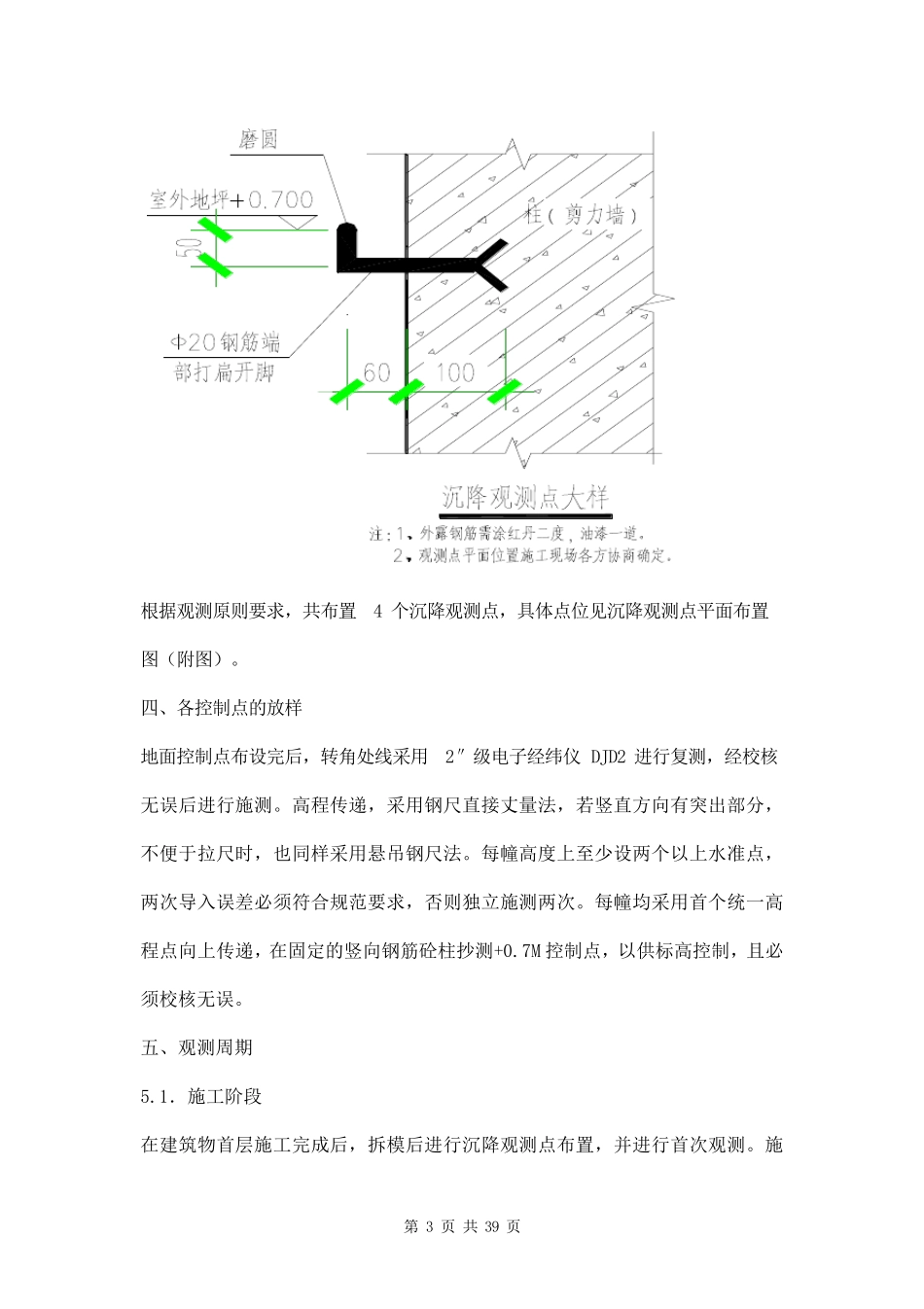

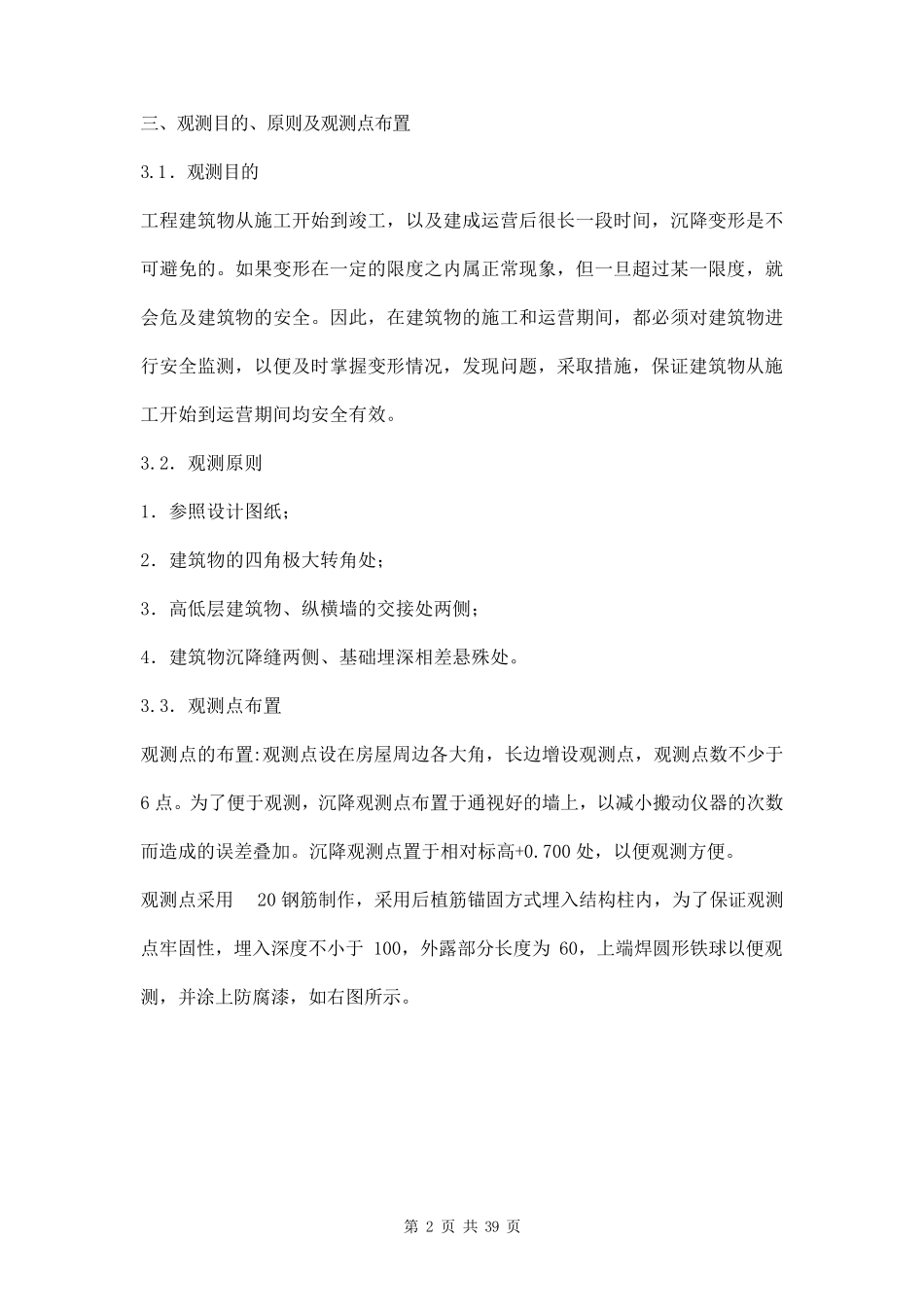

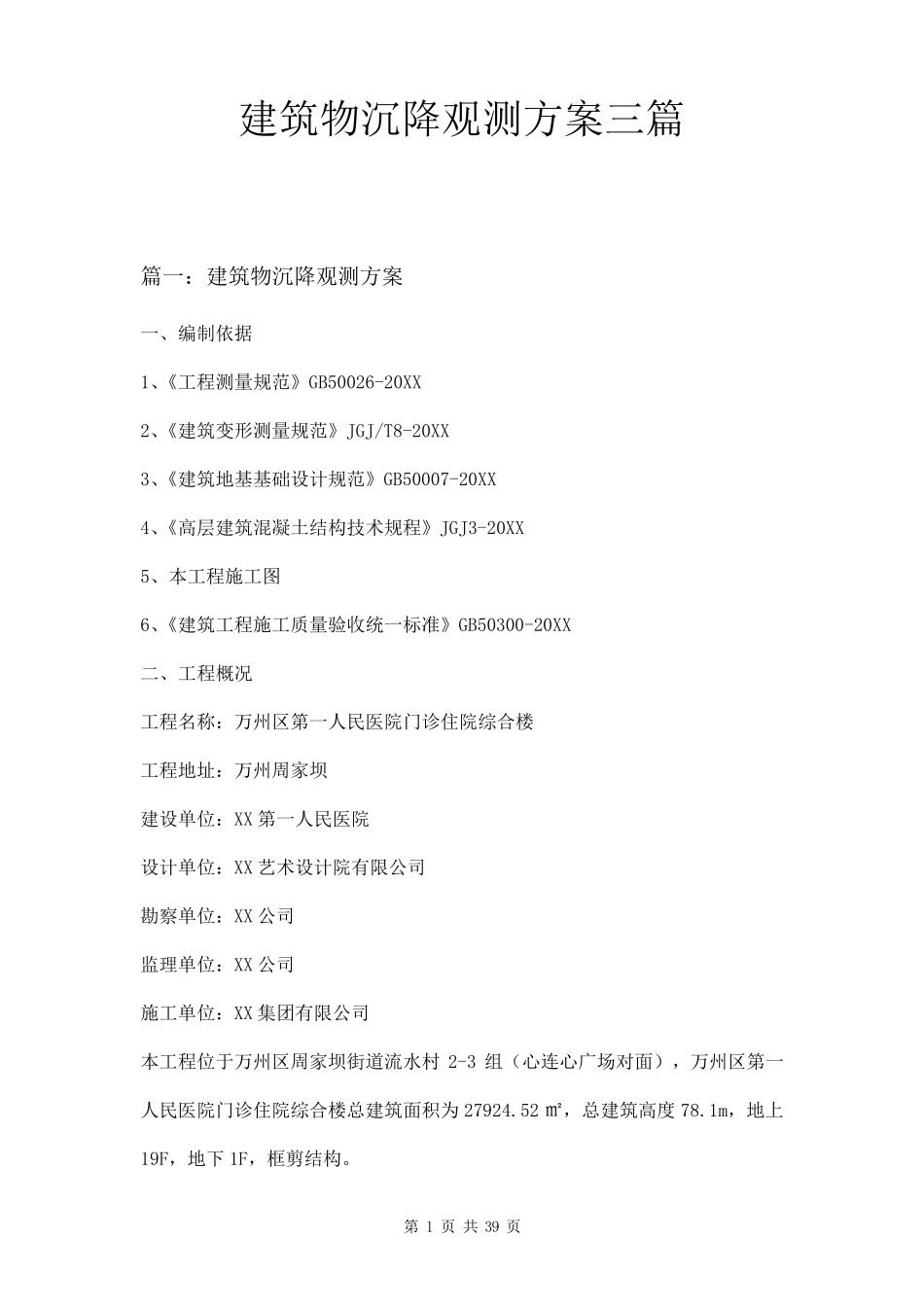

第 1 页 共 39 页 建筑物沉降观测方案三篇 篇一:建筑物沉降观测方案 一、编制依据 1、《工程测量规范》GB50026-20XX 2、《建筑变形测量规范》JGJ/T8-20XX 3、《建筑地基基础设计规范》GB50007-20XX 4、《高层建筑混凝土结构技术规程》JGJ3-20XX 5、本工程施工图 6、《建筑工程施工质量验收统一标准》GB50300-20XX 二、工程概况 工程名称:万州区第一人民医院门诊住院综合楼 工程地址:万州周家坝 建设单位:XX 第一人民医院 设计单位:XX 艺术设计院有限公司 勘察单位:XX 公司 监理单位:XX 公司 施工单位:XX 集团有限公司 本工程位于万州区周家坝街道流水村 2-3 组(心连心广场对面),万州区第一人民医院门诊住院综合楼总建筑面积为 27924.52 ㎡,总建筑高度 78.1m,地上19F,地下 1F,框剪结构。 第 2 页 共 39 页 三、观测目的、原则及观测点布置 3.1.观测目的 工程建筑物从施工开始到竣工,以及建成运营后很长一段时间,沉降变形是不可避免的。如果变形在一定的限度之内属正常现象,但一旦超过某一限度,就会危及建筑物的安全。因此,在建筑物的施工和运营期间,都必须对建筑物进行安全监测,以便及时掌握变形情况,发现问题,采取措施,保证建筑物从施工开始到运营期间均安全有效。 3.2.观测原则 1.参照设计图纸; 2.建筑物的四角极大转角处; 3.高低层建筑物、纵横墙的交接处两侧; 4.建筑物沉降缝两侧、基础埋深相差悬殊处。 3.3.观测点布置 观测点的布置:观测点设在房屋周边各大角,长边增设观测点,观测点数不少于6 点。为了便于观测,沉降观测点布置于通视好的墙上,以减小搬动仪器的次数而造成的误差叠加。沉降观测点置于相对标高+0.700 处,以便观测方便。 观测点采用20 钢 筋 制 作 ,采用 后植 筋 锚 固 方式 埋入 结 构 柱 内,为了保证观测点牢 固 性 ,埋入 深度不小于100,外 露 部 分 长度为60,上端 焊 圆 形铁 球 以便观测,并 涂 上防 腐 漆 ,如右 图所 示 。 第 3 页 共 39 页 根据观测原则要求,共布置4 个沉降观测点,具体点位见沉降观测点平面布置图(附图)。 四、各控制点的放样 地面控制点布设完后,转角处线采用2″级电子经纬仪 DJD2 进行复测,经校核无误后进行施测。高程传递,采用钢尺直接丈量法,若竖直方向有突出部分,不便于拉尺时,也同样采用悬吊钢尺法。每幢高度上至少设两个以上水准...
